Назначение разъёма 2РМТ22КПН4Ш3А1В

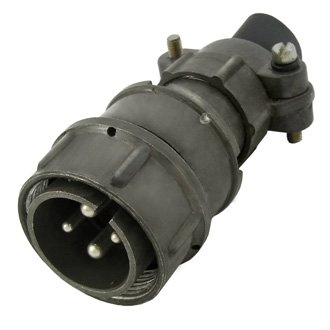

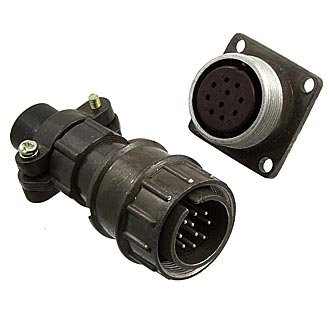

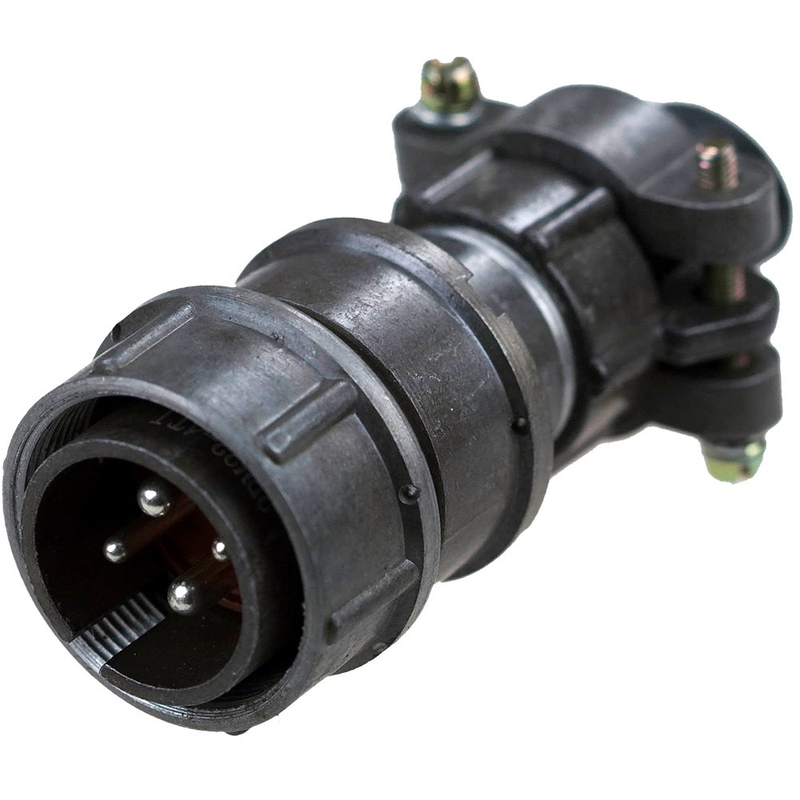

Разъём 2РМТ22КПН4Ш3А1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и жгутов, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии вибраций, ударов и широкого диапазона температур.

Модель относится к категории 2РМТ22 и выпускается в условном размере корпуса 22. Монтаж выполняется объёмным способом пайкой. Исполнение негерметичное, однако рассчитано на эксплуатацию в различных климатических условиях, что подтверждается всеклиматическим исполнением.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении. Кабельная вилка имеет индекс Ш, прямой патрубок для экранированного кабеля обозначен как П и Н соответственно. Конфигурация контактов — 4 штуки с сочетанием диаметров 2 мм и 3 мм, что соответствует третьему виду конфигурации. Покрытие контактов — золото, индекс А1.

Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильное подключение. Кабельная вилка предназначена для оконцевания экранированного кабеля и обеспечивает защиту от электромагнитных помех за счёт экранирующего патрубка.

Электрические и механические параметры

• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — 700 В.
• Количество сочленений — до 500 циклов.
• Сопротивление изоляции — не менее 1000 МОм.
• Наработка — от 1000 до 5000 часов.

Условия эксплуатации

Разъём устойчив к вибрационным нагрузкам в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с², а также к ударам с ускорением до 5000 м/с². Рабочая температура варьируется от минус 60 до плюс 100 градусов Цельсия, теплостойкость составляет 100 градусов Цельсия.

Применение и подтверждённые особенности

Соединитель соответствует техническим условиям ТУ ГЕО.364.126ТУ. Приёмка изделия — «5», что подтверждает его высокое качество и соответствие требованиям для ответственных применений. Год выпуска — 2021. Поставляется в заводской упаковке.

Типичная область применения — промышленное оборудование, измерительная техника, системы связи и другие устройства, где требуются цилиндрические разъёмы с повышенной стойкостью к внешним воздействиям. Золотое покрытие контактов обеспечивает низкое переходное сопротивление и долговременную стабильность соединения. Наличие прямого патрубка для экранированного кабеля делает модель удобной для монтажа экранированных линий связи.
