Назначение разъёма 2РМТ22КПН4ГВ1В

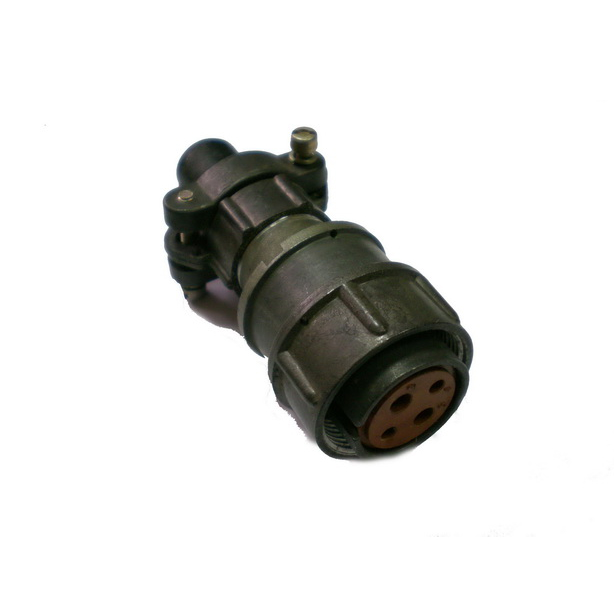

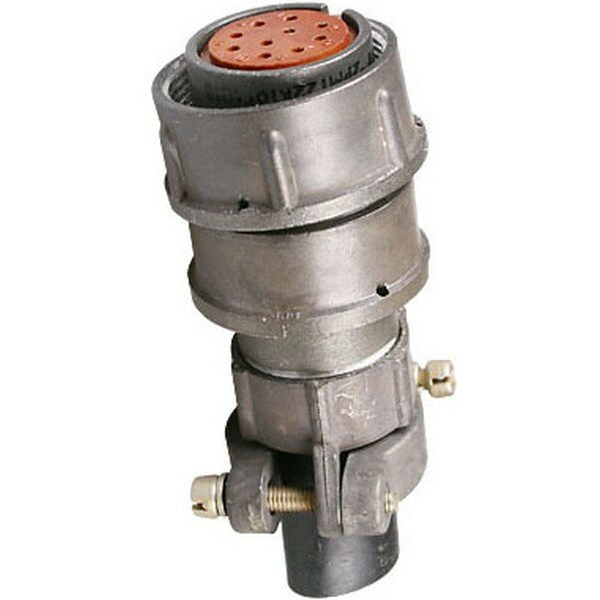

2РМТ22КПН4ГВ1В — кабельная розетка серии 2РМТ, представляющая собой негерметичный цилиндрический электрический соединитель с четырьмя контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок, приборов и промышленного оборудования.

Разъём применяется там, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии вибрации, ударных нагрузок и перепадов температуры. Благодаря всеклиматическому исполнению изделие работоспособно в широком диапазоне условий окружающей среды.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели и близкого исполнения серии 2РМТ.

• Частота коммутируемого тока — до 3 МГц.
• Рабочее напряжение — до 560–700 В.
• Максимальный ток на контакт диаметром 2 мм — 18 А.
• Максимальный ток на контакт диаметром 3 мм — 32 А.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка на отказ — не менее 1000 часов.
• Срок сохраняемости — 15 лет.

Конструкция и маркировка

Обозначение 2РМТ22КПН4ГВ1В расшифровывается последовательно. Серия 2РМТ указывает на тип цилиндрического разъёма. Условный размер корпуса составляет 22 мм. Буква К означает кабельное исполнение, буква П — прямой патрубок для ввода кабеля, буква Н — негерметичное исполнение. Цифра 4 обозначает число контактов. Сочетание Г указывает на комбинированную контактную группу: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Исполнение В — всеклиматическое.

Разъём состоит из вилки и розетки. Монтаж выполняется пайкой либо объёмным способом. Контакты извлекаемые, с покрытием серебром или золотом, что обеспечивает стабильное переходное сопротивление.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в жёстких механических условиях. Подтверждённые нагрузки приведены ниже.

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Одиночный механический удар с ускорением до 5000 метров на секунду в квадрате.
• Многократный механический удар с ускорением до 1000 метров на секунду в квадрате.
• Линейное ускорение до 2000 метров на секунду в квадрате.

Перечисленные параметры подтверждают пригодность разъёма для бортовой, стендовой и промышленной аппаратуры, где соединение подвергается постоянным динамическим воздействиям.

Применение и особенности монтажа

2РМТ22КПН4ГВ1В востребован в качестве кабельной розетки в составе ответных соединений серии 2РМТ. Типовые области применения — силовые и сигнальные цепи приборов, пультов, блоков питания и измерительной техники, работающей при напряжениях до 560–700 В и токах, соответствующих диаметру установленных контактов.

При монтаже важно учитывать негерметичное исполнение корпуса: разъём не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред под давлением. Комбинированная контактная группа позволяет одновременно коммутировать цепи с разной токовой нагрузкой — до 18 А на контактах 2 мм и до 32 А на контактах 3 мм. Извлекаемые контакты упрощают обслуживание и замену отдельных элементов соединения без демонтажа всего разъёма.

Всеклиматическое исполнение В и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия делают изделие пригодным для эксплуатации в неотапливаемых помещениях, на открытых площадках и в составе подвижной техники.

Краткое резюме

2РМТ22КПН4ГВ1В — негерметичная кабельная розетка серии 2РМТ с четырьмя контактами комбинированного диаметра, рассчитанная на напряжение до 560–700 В, ток до 18 и 32 А в зависимости от контакта и частоту до 3 МГц. Изделие устойчиво к вибрации, ударам и линейным ускорениям, имеет сопротивление изоляции не менее 5000 МОм, наработку на отказ не менее 1000 часов и срок сохраняемости 15 лет.
