Назначение разъема 2РМТ22КПН4Г3В1В

2РМТ22КПН4Г3В1В — это кабельная розетка производства завода «Элекон», относящаяся к серии 2РМТ и выпускаемая с приемкой ОТК. Изделие предназначено для электрического соединения кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Розетка обеспечивает коммутацию силовых и сигнальных цепей постоянного и переменного тока и применяется там, где требуется компактный негерметичный разъем с повышенной токовой нагрузкой и стойкостью к внешним воздействиям.

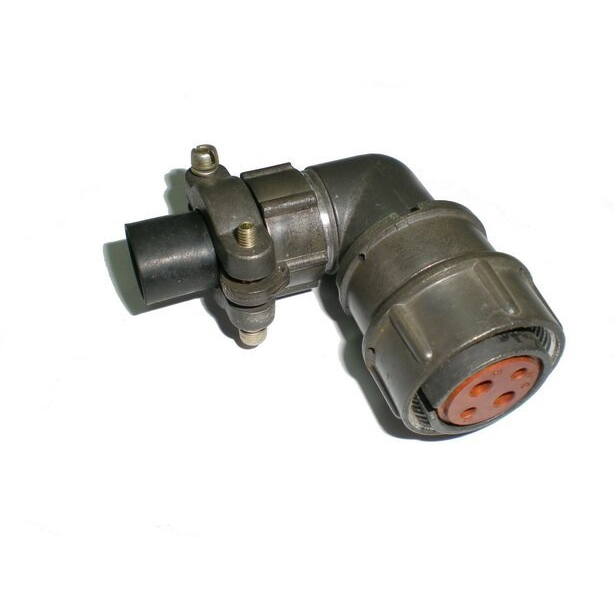

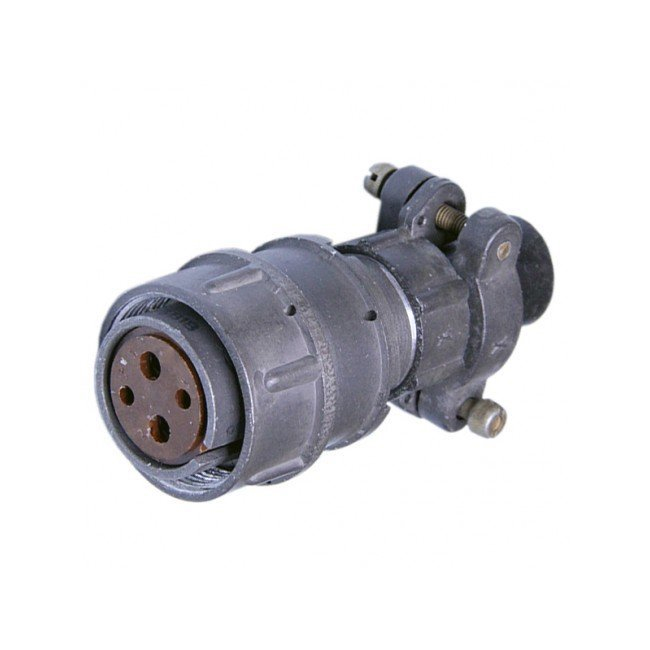

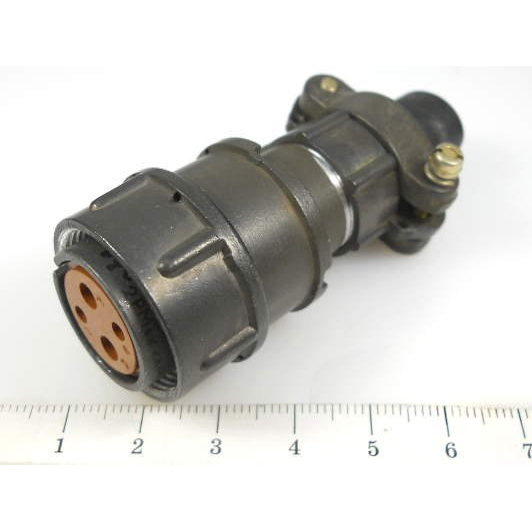

Конструктивно изделие представляет собой 4-контактный негерметичный разъем с посадочным диаметром 22 мм и прямым патрубком, рассчитанным на неэкранированный кабель. Теплостойкость разъема достигает 100 градусов Цельсия, что расширяет область его применения по сравнению со стандартными сериями.

Технические характеристики

Разъем рассчитан на рабочее напряжение до 560 В. Контактная система включает два контакта диаметром 2 мм с током до 18 А и два контакта диаметром 3 мм с током до 32 А. Суммарная токовая нагрузка по всем цепям достигает 80 А. Сечение подсоединяемого провода составляет до 1,5 квадратного миллиметра для мелких контактов и до 6 квадратных миллиметров для крупных.

Электрические параметры подтверждены следующими значениями:

• сопротивление контакта диаметром 2 мм — не более 0,0016 Ом;
• сопротивление контакта диаметром 3 мм — не более 0,0008 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — до 1850 В.

Условия эксплуатации и стойкость к воздействиям

Температурный диапазон работы составляет от минус 60 до плюс 100 градусов Цельсия с учетом допустимого перегрева контактов до плюс 180 градусов Цельсия. Климатическое исполнение В2.1 допускает эксплуатацию при влажности до 98 процентов при температуре плюс 25 градусов Цельсия и при атмосферном давлении от 10 в минус двенадцатой степени до 50,6 умноженного на 10 в четвертой степени Паскаль.

Разъем устойчив к следующим механическим и акустическим воздействиям:

• вибрация в диапазоне от 1 до 5000 Герц с ускорением до 50 g;
• удары с ускорением до 500 g;
• акустический шум уровнем до 170 децибел;
• линейное ускорение до 2000 метров на секунду в квадрате.

Материалы, конструкция и комплектация

Корпус разъема выполнен из алюминиевого сплава с оксидированным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Контакты выполнены из латуни марки ЛС59-1 с серебряным покрытием, они являются извлекаемыми, а монтаж проводов производится пайкой. Резьба накидной гайки имеет размер M24 на 1. Габаритные размеры изделия составляют 29 на 56 мм, масса — около 41 грамма.

Разъем оснащен одношпоночной поляризацией, исключающей неправильное сочленение, и уплотнительной втулкой. Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов. Изделие соответствует ГОСТ или техническим условиям ГЕ0.364.126. Поставка осуществляется в заводской упаковке, приемка — ОТК, год выпуска — 2025.

Применение

Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и устойчивости к вибрации, ударам и акустическим шумам розетка 2РМТ22КПН4Г3В1В востребована в авиационной и наземной технике, в промышленной автоматике, в измерительных приборах и в силовых кабельных сборках. Прямой патрубок под неэкранированный кабель упрощает монтаж в стесненных условиях, а извлекаемые контакты позволяют проводить обслуживание и замену без демонтажа всего разъема.

Артикул изделия — 20375, категория — 2РМТ22, производитель — «Элекон».
