Назначение и область применения

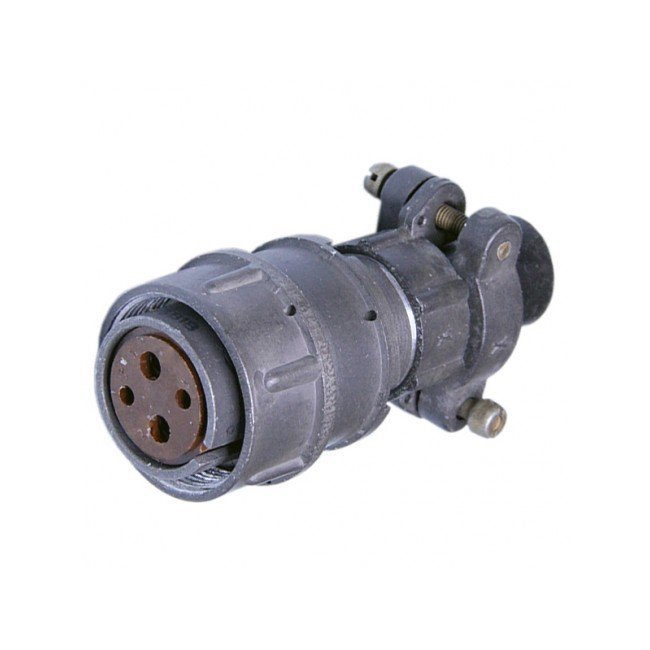

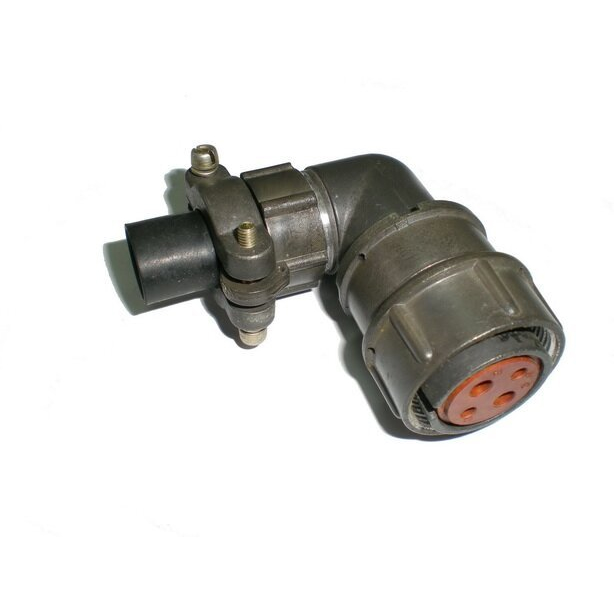

Разъём 2РМТ22КПН4Г3В1В производства Элекон с приёмкой «ОТК» представляет собой цилиндрический низковольтный соединитель серии 2РМТ, выполненный в виде кабельной розетки. Изделие предназначено для соединения проводников пайкой и применяется в цепях постоянного и переменного тока.

Разъём относится к группе малогабаритных низкочастотных тропико-устойчивых соединителей. Такие изделия востребованы в приборостроении, промышленной автоматике, транспортном и специальном оборудовании, где требуется надёжное разъёмное соединение при воздействии широкого диапазона температур и повышенной влажности.

Конструктивные особенности

Исполнение КПН означает кабельную розетку с прямым патрубком и накидной гайкой для неэкранированного кабеля. Крепление на кабеле — объёмного типа, контакты присоединяются пайкой. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильную ориентацию и надёжную фиксацию пары разъёмов.

Условный размер корпуса — 22, что определяет габариты изделия и шаг резьбы. Корпус цилиндрический, изготовлен из алюминиевого сплава А-22, покрытие — оксидирование, цвет корпуса обычно серый. Материал изолятора — карболит, обеспечивающий механическую жёсткость и термостойкость при низкой электрической проводимости и малом коэффициенте теплопроводности.

Контакты и электрические параметры

• Количество контактов — 4 гнезда: 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм.
• Все контакты извлекаемые, материал — латунь ЛС59-1 с серебряным покрытием.
• Рабочее напряжение — до 560 В, испытательная электрическая прочность изоляции — порядка 1850 В.
• Максимальный рабочий ток на контакт: до 18 А для контактов диаметром 2 мм и до 32 А для контактов диаметром 3 мм.
• Суммарный ток на разъём — до 80 А.

Условия эксплуатации и надёжность

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C, теплостойкость соответствует классу 1 (100 °C). Климатическое исполнение В2.1 допускает повышенную влажность до 98 процентов при температуре плюс 25 °C и широкий диапазон давления.

Ресурс изделия — не менее 500 циклов сочленения и расчленения. Гарантированная наработка при максимальной температуре контакта 80 °C составляет порядка 175 000 часов.

Совместимость и комплектация

Разъём используется совместно с соответствующими вилками и розетками серии 2РМТ. Поставка осуществляется в заводской упаковке. Изделие прошло приёмку «ОТК», год выпуска — 2025. Артикул товара — 20374, категория — 2РМТ22.
