Назначение разъема 2РМТ22КПН4Г3В1В

Разъем 2РМТ22КПН4Г3В1В производства завода «Элекон» относится к серии цилиндрических низкочастотных тропико-устойчивых соединителей отечественного производства. Основное назначение изделия — обеспечение электрического соединения кабельных линий в промышленной и эксплуатационной аппаратуре. Конструкция рассчитана на работу в составе стационарного и подвижного оборудования, где требуется надежная коммутация цепей питания и сигнала при воздействии вибрации, ударных нагрузок и перепадов температуры.

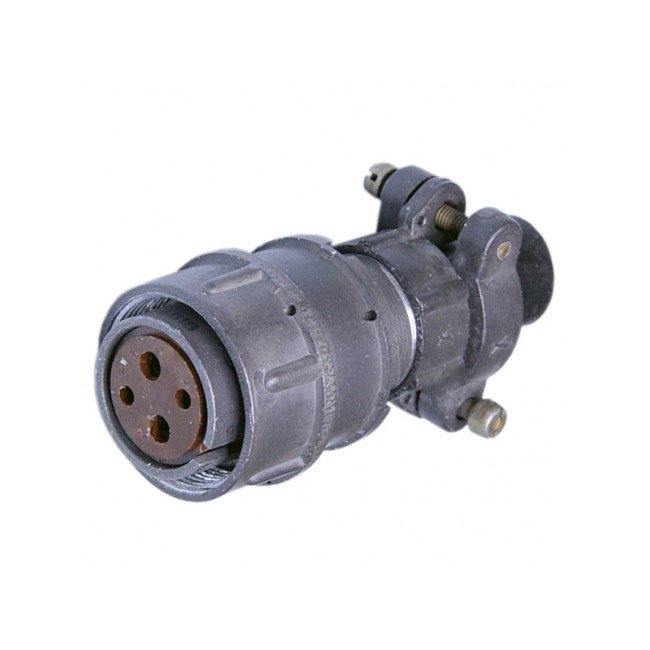

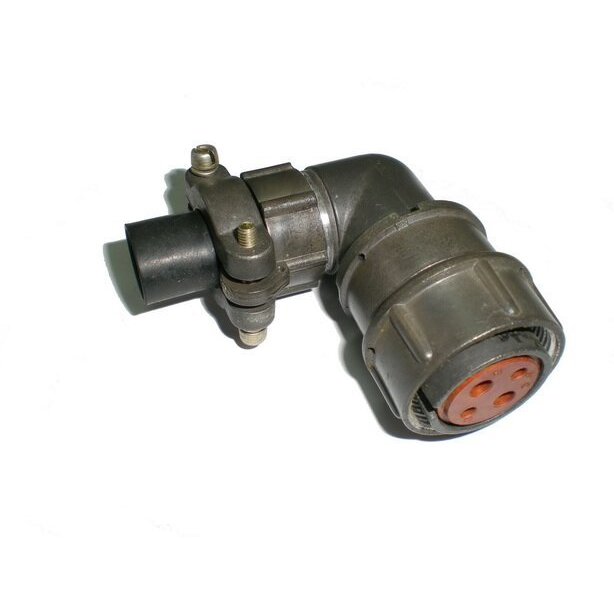

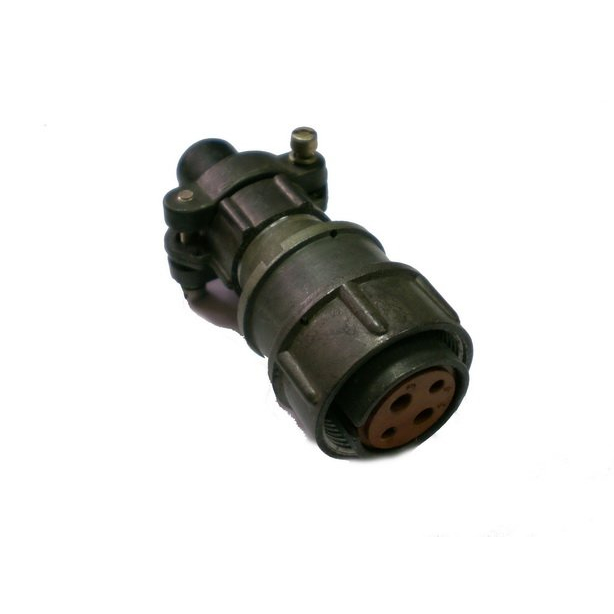

Тип исполнения — розетка кабельная, соединительный цилиндрический разъем серии 2РМТ. Условный размер корпуса составляет 22 миллиметра, что соответствует типоразмеру 2РМТ-22.

Технические характеристики и конструкция

Разъем содержит 4 контакта: два контакта диаметром 2 миллиметра и два контакта диаметром 3 миллиметра. Такое сочетание позволяет коммутировать цепи с различной токовой нагрузкой в одном корпусе.

• Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием, цвет корпуса — серый.
• Изолятор выполнен из карболита (фенопласта), цвет изолятора — коричневый.
• Контакты представляют собой извлекаемые гнезда из латуни ЛС59-1 с серебряным покрытием.
• Метод сочленения — резьбовой замок с навинчиваемой гайкой, резьба М24 на 1.
• Монтаж объёмный механический, электрическое соединение контактов выполняется пайкой.
• Патрубок кабельного ввода прямой, предназначен для неэкранированного кабеля.

Электрические параметры

Рабочее напряжение разъема достигает 560 вольт при постоянном и переменном токе. Максимальный ток на контакт диаметром 2 миллиметра составляет до 18 ампер, на контакт диаметром 3 миллиметра — до 32 ампер. Суммарный рабочий ток разъема может достигать 80 ампер в зависимости от сочетания контактов и режима работы.

Сопротивление контактов — не более 1,6 миллиома для контактов диаметром 2 миллиметра и не более 0,8 миллиома для контактов диаметром 3 миллиметра. Сопротивление изоляции — не менее 5000 мегаом.

Условия эксплуатации и надежность

Климатическое исполнение разъема — тропическое, обозначено как В2.1, с устойчивостью к влаге и температуре. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Теплостойкость соответствует классу 1 по стандарту серии 2РМТ с верхним пределом 100 градусов Цельсия.

Разъем рассчитан на многократные сочленения и расчленения, типовой ресурс — порядка 500 циклов. Изделие выдерживает значительные вибрационные и ударные нагрузки: вибрацию до десятков единиц g и многократные удары до порядка 100 g.

Конструкция негерметичная: уплотнение по кабелю отсутствует, что определяет назначение для работы в обычных промышленных условиях без воздействия избыточного давления или агрессивных сред.

Приемка и комплектация

Обозначение «ОТК» в маркировке указывает на то, что изделия прошли приемку по системе контроля качества завода-изготовителя. Такая маркировка встречается в экспортных и запасных партиях. Год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Разъем 2РМТ22КПН4Г3В1В применяется в промышленной аппаратуре, эксплуатационном оборудовании и кабельных сборках, где требуется надежное соединение при повышенных токовых нагрузках, вибрации и расширенном температурном диапазоне.
