Назначение

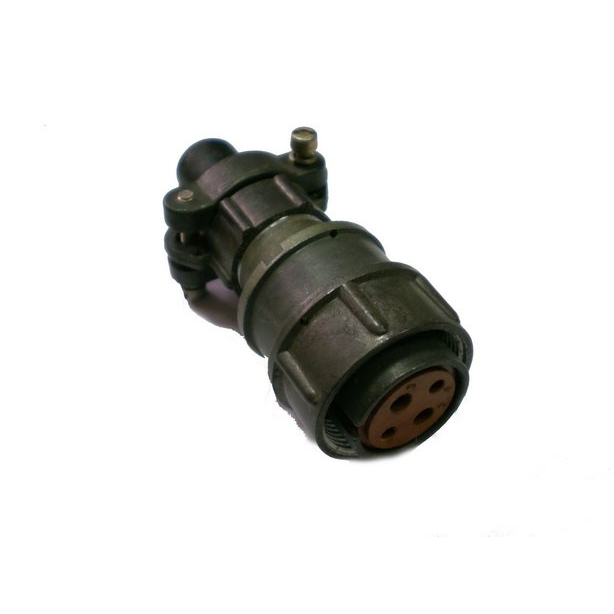

2РМТ22КПН4Г3В1В от производителя Элекон представляет собой цилиндрический низкочастотный кабельный разъём типа «розетка». Изделие предназначено для организации надёжных электрических соединений в составе различных систем и устройств. Разъём востребован там, где требуется стабильная передача сигнала и питания при воздействии интенсивных механических нагрузок и неблагоприятных факторов внешней среды.

Конструкция ориентирована на кабельный монтаж: ответная часть присоединяется к кабелю, а соединение с прибором выполняется посредством резьбового сочленения. Одношпоночная поляризация обеспечивает точное взаимное позиционирование частей разъёма и исключает неправильное подключение.

Подтверждённые особенности и технические параметры

Разъём оснащён четырьмя контактами, из которых два имеют диаметр 2 мм, а два — диаметр 3 мм. Контакты изготовлены из латуни с серебряным покрытием. Такое исполнение обеспечивает низкое переходное сопротивление, значение которого составляет до 1,6 мОм, и способствует долговечной работе изделия.

Корпус выполнен из алюминиевого сплава А-22 с оксидированием. Диаметр корпуса равен 29 мм, высота — 56 мм. В качестве материала изолятора применён карболит. Монтаж производится пайкой, присоединительная резьба имеет обозначение M24 на 1.

• Рабочее напряжение — до 560 В.
• Ток на один контакт — до 32 А, суммарный ток — до 80 А.
• Рабочая частота — до 3 МГц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс — 500 циклов соединения.
• Устойчивость к вибрации — в диапазоне от 1 до 5000 Гц при ускорении 50 g.
• Устойчивость к ударам — до 500 g.
• Допустимая влажность — 98 процентов.
• Диапазон рабочего давления — от вакуума до 50,6 на 10 в четвёртой степени Паскаля.
• Метод сочленения — резьбовой.

Изделие соответствует требованиям ГОСТ ГЕ0.364.126 ТУ. Указанные характеристики подтверждают пригодность разъёма для работы в жёстких условиях эксплуатации, включая интенсивные вибрационные и ударные воздействия, повышенную влажность и перепады давления.

Применение

Благодаря сочетанию прочного корпуса, серебряного покрытия контактов и широкого температурного диапазона разъём 2РМТ22КПН4Г3В1В применяется в системах, где требуется надёжная коммутация электрических цепей. Резьбовое сочленение и одношпоночная поляризация делают его удобным для подключения кабельных линий к приборам и блокам, а устойчивость к вибрации и ударам позволяет использовать изделие в подвижной и транспортируемой аппаратуре.

Разъём рассчитан на эксплуатацию при пониженном давлении вплоть до вакуума, что расширяет область его применения. Совместимость с указанными электрическими и климатическими нагрузками позволяет задействовать его в составе ответственных соединений, где важны стабильность контакта и длительный срок службы.

Год выпуска

2017.
