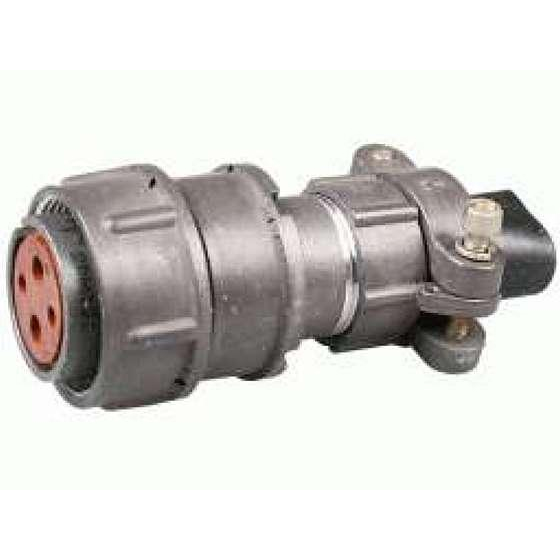

2РМТ22КПН4Г3А1В: кабельный цилиндрический разъём для надёжных электрических соединений

Разъём 2РМТ22КПН4Г3А1В применяется для формирования надёжных разъёмных соединений в электрических цепях постоянного и переменного тока. Это кабельная розетка серии 2РМТ с четырьмя контактами, рассчитанная на эксплуатацию в условиях вибраций, перепадов температур и повышенной влажности.

Основные особенности

Модель относится к цилиндрическим соединителям с размером корпуса 22. Конструкция предусматривает кабельное исполнение, прямой патрубок и гайку для неэкранированного кабеля. Соединение частей разъёма выполняется резьбовым способом, а одношпоночная поляризация помогает исключить неправильное сочленение ответных частей.

Ключевые параметры 2РМТ22КПН4Г3А1В:

• Четыре гнездовых контакта.

• Контакты диаметром 2 и 3 мм.

• Золотое покрытие контактных элементов.

• Рабочее напряжение — до 560 или 700 В, в зависимости от условий применения и схемы.

• Допустимая токовая нагрузка на отдельный контакт — от 4 до 36 А.

• Ёмкость между контактами — не более 6 пФ.

• Сопротивление изоляции — не менее 5000 МОм.

• Монтаж проводов выполняется обжимом.

Устойчивость к внешним воздействиям

Разъём разработан для внутреннего объёмного монтажа и всеклиматического исполнения. В сочленённом состоянии конструкция защищает контактную группу и точки присоединения проводов от пыли. Рабочий температурный диапазон составляет от −60 до +100 °C.

Серия 2РМТ также рассчитана на синусоидальную вибрацию в диапазоне 1–5000 Гц, воздействие влажности, инея, росы, соляного тумана и других неблагоприятных факторов среды. Это делает соединитель актуальным для аппаратуры, работающей в промышленной, транспортной и специальной технике.

Надёжность соединения

Электрические характеристики контактов зависят от их диаметра: для контакта 2 мм сопротивление указывается не более 1,6 мОм, для контакта 3 мм — не более 0,8 мОм. Золотое покрытие способствует стабильности контактного перехода и снижению влияния окисления при длительной эксплуатации.

Заявленный ресурс — не менее 1000 часов наработки и до 500 циклов сочленения и расчленения. Для изоляции приводятся значения электрической прочности 1850 В при рабочем напряжении 560 В и 2300 В при 700 В.

Где используется 2РМТ22КПН4Г3А1В

Разъём 2РМТ22КПН4Г3А1В подходит для подключения кабельных линий и модулей в оборудовании, где важны компактность, механическая фиксация и устойчивость электрического контакта. Его используют в системах автоматики, измерительной аппаратуре, промышленном электрооборудовании, средствах связи, транспортных и специализированных комплексах.

Например, разъём может применяться для соединения кабельного жгута с блоком управления: четыре контакта позволяют передавать питание или сигнальные цепи, а резьбовая фиксация уменьшает риск самопроизвольного разъединения при вибрации.

Перед включением в проект важно сверить исполнение ответной части, схему расположения контактов, тип кабеля, сечение подключаемых проводов и требования конструкторской документации. Соединители 2РМТ и 2РМДТ имеют разные схемы контактов и не являются взаимосочленяемыми.
