Назначение и область применения

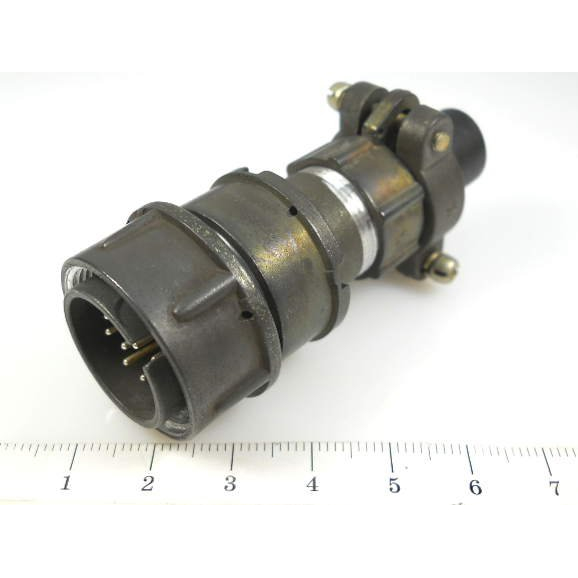

2РМТ22КПН10Ш1В1В представляет собой кабельную вилку из серии малогабаритных цилиндрических соединителей 2РМТ. Изделие предназначено для обеспечения надежного электрического соединения в цепях переменного и постоянного тока. Вилка применяется в промышленных установках, оборудовании и аппаратуре, где требуется прочное и стабильное подключение кабелей к панельным или кабельным розеткам соответствующего типоразмера.

Конструкция ориентирована на эксплуатацию в составе ответственных электротехнических систем, включая приборы и устройства, работающие в условиях повышенных механических нагрузок и широкого диапазона температур. Благодаря всеклиматическому тропикоустойчивому исполнению вилка может использоваться в различных климатических зонах.

Технические характеристики

• Количество контактов: 10 извлекаемых контактов диаметром 1,0 мм каждый.
• Токовая нагрузка: до 7 А на контакт, суммарно до 58 А на соединитель.
• Рабочее напряжение: до 560 В переменного и постоянного тока, максимальное значение — до 700 В.
• Сопротивление контактов: не более 0,005 Ом.
• Метод соединения: резьбовой.
• Климатическое исполнение: всеклиматическое, тропикоустойчивое.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Теплостойкость: до 100 градусов Цельсия.
• Посадочный диаметр корпуса: 22 мм.
• Габаритные размеры: примерно 29 на 56 мм (длина и ширина).
• Виброустойчивость: диапазон 1–1000 Гц при ускорении до 50g.
• Устойчивость к ударам: предусмотрена конструкцией серии.

Особенности конструкции

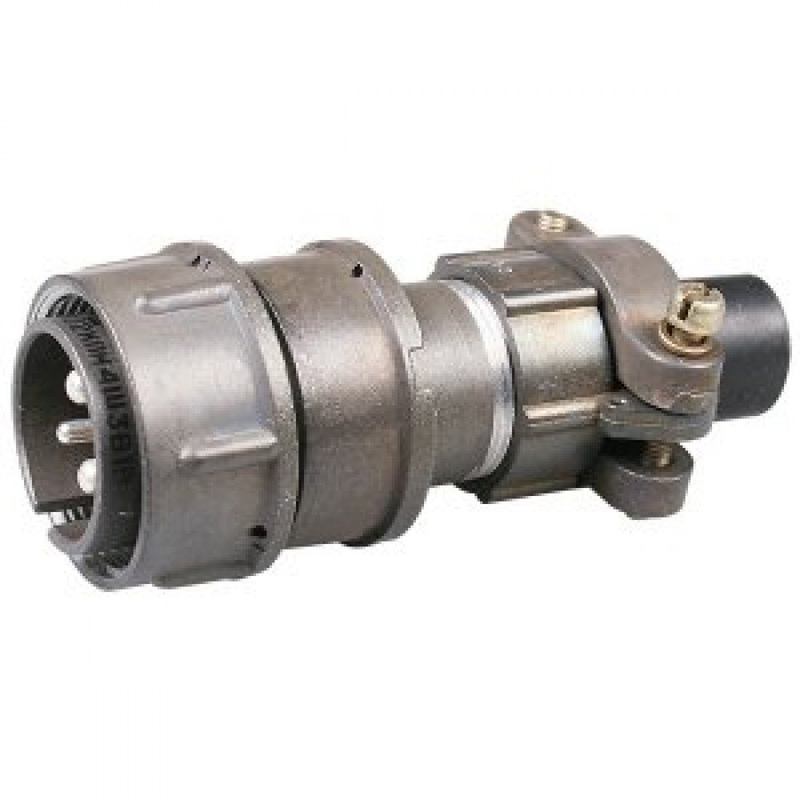

Вилка имеет прямой патрубок и негерметичное исполнение. Корпус часто изготавливается из карболита, что обеспечивает механическую прочность и электроизоляционные свойства. Извлекаемые контакты диаметром 1,0 мм позволяют при необходимости проводить обслуживание и замену отдельных элементов соединения.

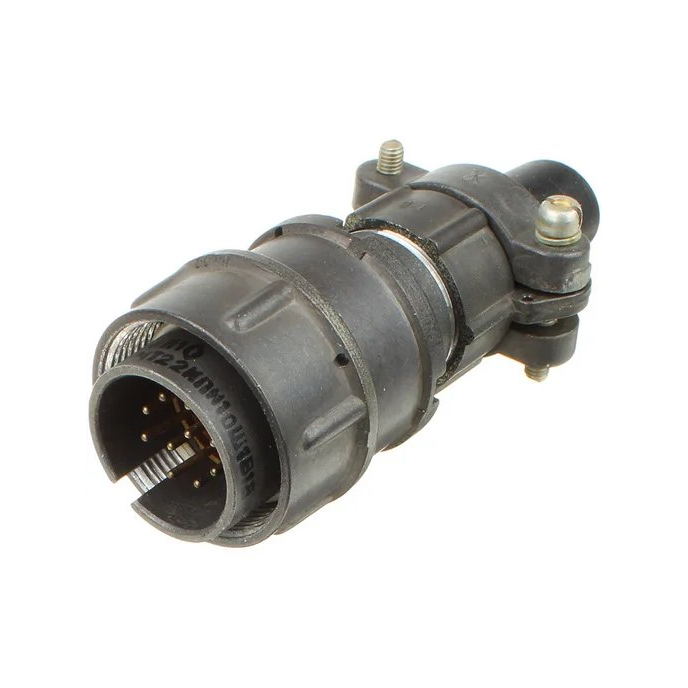

Маркировка 2РМТ22КПН10Ш1В1В указывает на принадлежность к серии 2РМТ с типоразмером корпуса 22 мм, наличие 10 контактов и кабельное исполнение вилки. Внешне изделие представляет собой черную вилку с красной защитной крышкой, множеством штыревых контактов и маркировкой, характерной для данной серии соединителей.

Применение и совместимость

Вилка 2РМТ22КПН10Ш1В1В применяется для соединения кабелей с панельными или кабельными розетками серии 2РМТ22. Резьбовой метод соединения обеспечивает надежную фиксацию и препятствует самопроизвольному разъединению под воздействием вибраций и ударов.

Изделие производится, в частности, компаниями типа «Элекон» в соответствии с техническими условиями ГЕ0.364.126 ТУ. Вилка подходит для эксплуатации в промышленных установках, оборудовании и аппаратуре, где требуется стабильное электрическое соединение при токах до 7 А на контакт и напряжениях до 560 В. Всеклиматическое тропикоустойчивое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия делают ее пригодной для использования в разнообразных условиях, включая тропический климат и зоны с повышенной вибрацией.
