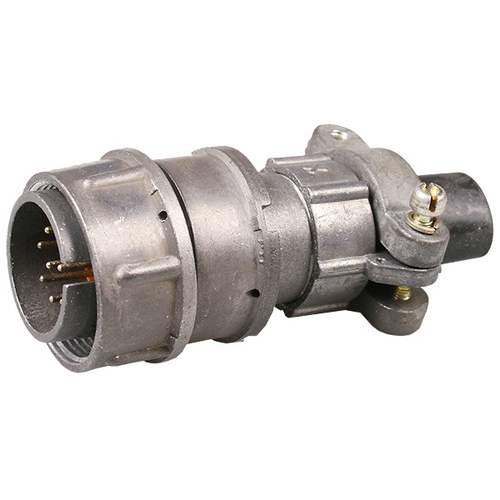

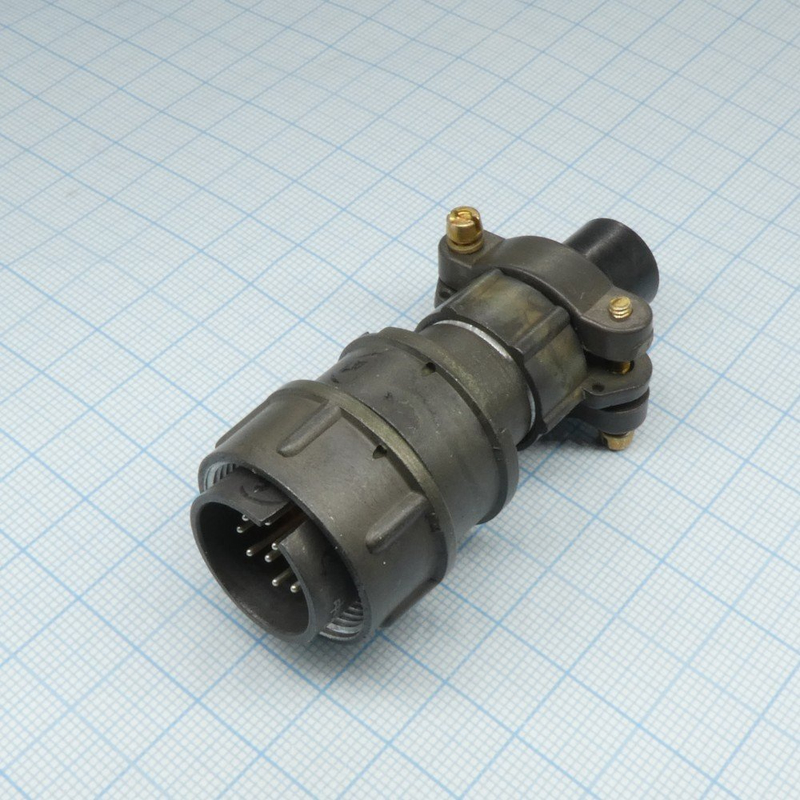

2РМТ22КПН10Ш1В1В: герметичный кабельный разъём для промышленного оборудования

Разъём 2РМТ22КПН10Ш1В1В предназначен для формирования надёжных разъёмных соединений в электрических цепях промышленного, транспортного, измерительного и специального оборудования. Изделия серии 2РМТ применяются там, где важны стабильность контакта, механическая прочность соединения и устойчивость к воздействию окружающей среды.

Конструкция разъёма ориентирована на монтаж в составе кабельных жгутов и аппаратуры, работающей в условиях вибраций, перепадов температуры, пыли и влаги. Герметизированное исполнение помогает защитить контактную часть от внешних воздействий и поддерживать работоспособность соединения при длительной эксплуатации.

Расшифровка обозначения

Маркировка 2РМТ22КПН10Ш1В1В содержит сведения о конструктивном исполнении разъёма:

Точная интерпретация отдельных буквенных индексов должна выполняться по конструкторской документации, техническим условиям и паспорту на конкретную партию изделия. Это особенно важно при подборе ответной части, контактов, кожухов, кабельных вводов и уплотнений.

Особенности конструкции

Разъём 2РМТ22КПН10Ш1В1В относится к классу многоконтактных цилиндрических соединителей. Его конструкция обычно включает корпус, контактный изолятор, контактные элементы, элементы фиксации, уплотняющие детали и кабельную часть.

К ключевым особенностям таких разъёмов относятся:

• цилиндрический металлический корпус, рассчитанный на механические нагрузки;

• многоконтактная контактная вставка для передачи питания, сигналов или управляющих цепей;

• штыревое исполнение контактов;

• фиксируемое сочленение с ответным разъёмом;

• возможность использования в составе кабельных сборок и жгутов;

• герметизация контактной зоны и кабельного ввода в зависимости от исполнения;

• устойчивость к вибрационным и эксплуатационным нагрузкам.

Компактное размещение нескольких контактов в одном корпусе позволяет сократить количество отдельных соединений в оборудовании. Это упрощает монтаж, делает кабельную трассу более организованной и облегчает техническое обслуживание аппаратуры.

Где применяется разъём

2РМТ22КПН10Ш1В1В может использоваться в системах, где требуется отсоединяемое, защищённое и повторяемое электрическое соединение. Типичные области применения включают:

• промышленную автоматику и станочное оборудование;

• приборостроение и измерительные комплексы;

• шкафы управления и распределительные системы;

• системы связи и передачи сигналов;

• транспортное оборудование;

• энергетические установки;

• испытательные стенды;

• кабельные жгуты машин, агрегатов и специализированной техники.

Разъём может применяться как для передачи дискретных управляющих сигналов, так и для подключения низковольтных цепей питания, датчиков, исполнительных механизмов и измерительных линий — при условии соответствия электрических параметров контактов конкретной схеме применения.

На что обратить внимание при подборе

При использовании разъёма 2РМТ22КПН10Ш1В1В необходимо проверять не только совпадение общего типоразмера корпуса, но и полную совместимость всех элементов соединения. Ошибка в одном символе маркировки может означать другое расположение контактов, иной тип контакта или несовместимое исполнение ответной части.

Перед включением в проект или заменой существующего соединителя рекомендуется уточнить:

• схему расположения и количество контактов;

• тип контактов: штыри или гнёзда;

• назначение разъёма: кабельная часть или приборная часть;

• способ фиксации и сочленения;

• допустимый ток и напряжение для каждого контакта;

• сечение и тип подключаемого провода;

• требования к герметичности;

• температурный диапазон эксплуатации;

• стойкость к вибрации, ударам и внешним воздействиям;

• совместимость с ответным разъёмом серии 2РМТ.

Особое внимание следует уделять распайке. Номера контактов на изоляторе должны строго соответствовать электрической схеме оборудования. При монтаже кабельной сборки важно исключить натяжение проводников, повреждение изоляции и перегрев контактной зоны при пайке или другом способе присоединения.

Значение для надёжности оборудования

Качественно подобранный и правильно смонтированный разъём 2РМТ22КПН10Ш1В1В способствует повышению ремонтопригодности оборудования. При необходимости кабельный жгут или функциональный модуль можно отключить без демонтажа всей проводки, что сокращает время диагностики и обслуживания.

Применение герметичных многоконтактных соединителей особенно актуально для оборудования, эксплуатируемого в производственных помещениях, на транспорте, в полевых условиях и в других средах с повышенными требованиями к надёжности электрических соединений. Для обеспечения стабильной работы следует использовать разъём строго в пределах его паспортных характеристик и соблюдать требования к монтажу, сочленению и обслуживанию.
