Назначение разъема

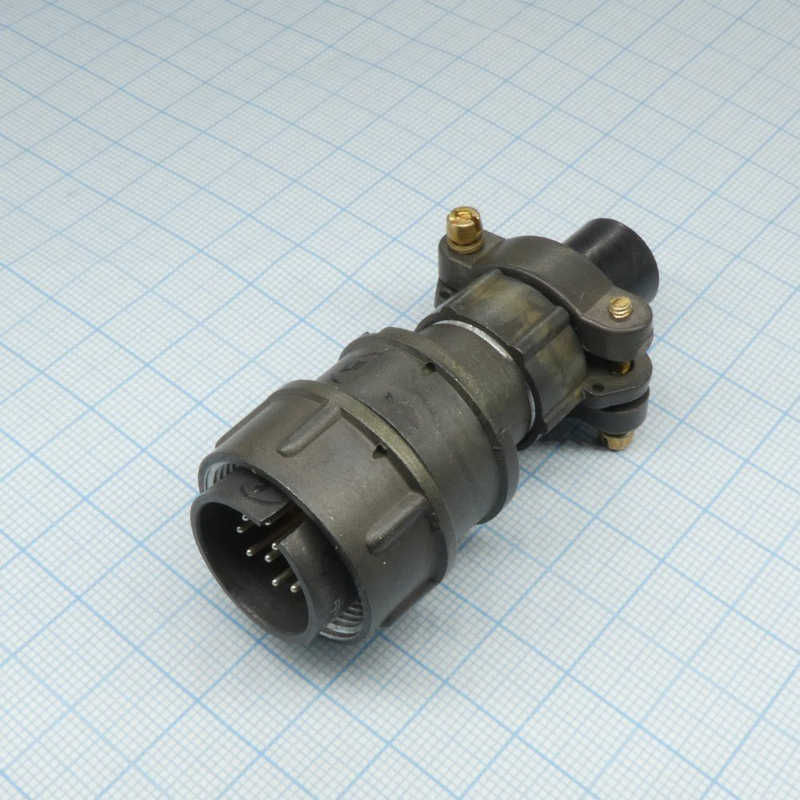

Разъем 2РМТ22КПН10Ш1В1В производства завода «Элекон» с видом приемки «5» представляет собой цилиндрический низкочастотный кабельный низковольтный разъем-вилку. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленной и военной аппаратуры. Конструкция серии 2РМТ является развитием хорошо известной серии 2РМ — низкочастотных цилиндрических разъемов, что обеспечивает преемственность технических решений и совместимость по присоединительным размерам внутри серии.

Артикул изделия — 20370, категория — 2РМТ22. Разъем поставляется в заводской упаковке, что гарантирует сохранность контактов и покрытий при транспортировке и хранении. Год выпуска — 2025.

Конструктивные особенности

Корпус разъема выполнен из алюминиевого сплава А-22 с оксидированной поверхностью серого цвета, что обеспечивает стойкость к коррозии и механическим воздействиям. Изолятор изготовлен из карболита коричневого цвета. Сочленение резьбовое, осуществляется накидной гайкой М24×1, что обеспечивает надежную фиксацию и виброустойчивость соединения.

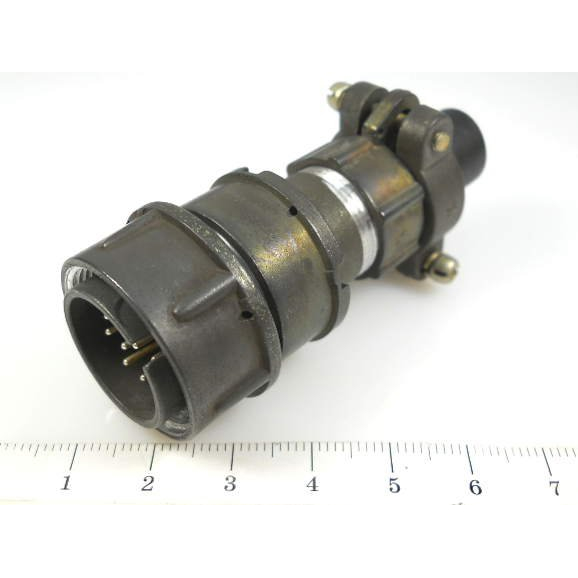

Разъем оснащен 10 штыревыми контактами диаметром 1,0 мм. Контакты изготовлены из латуни ЛС59-1 с серебряным покрытием, что снижает переходное сопротивление и повышает надежность коммутации. Условный типоразмер корпуса — 22, диаметр корпуса составляет около 29 мм, общая высота — порядка 56 мм. Масса изделия — около 37 г.

Технические характеристики

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.
• Максимальный ток на контакт: до 7 А при диаметре контакта 1,0 мм; суммарный ток разъема — до 58 А.
• Сопротивление контакта: не более 5 мОм на контакт.
• Сопротивление изоляции: не менее 5000 МОм (по отдельным источникам указывается диапазон от 1000 до 5000 МОм).
• Температурный диапазон работы: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Вибрация: синусоидальная в диапазоне частот 1–5000 Гц с ускорением до 50 g.
• Механические удары: одиночные — до 500 g, многократные — до 100 g с длительностью импульса 1–3 мс.
• Ресурс по сочленениям-расчленениям: не менее 500 циклов.
• Минимальный срок хранения: до 15 лет.

Приемка и условия эксплуатации

Климатическое исполнение согласно техническим условиям — В2.1, унифицированное исполнение для аппаратуры общего назначения. Обозначение «5» указывает на вид приемки по внутренней системе предприятия «Элекон» и ОТК: контроль по определенной группе норм и требований. Изделие выпускается по техническим условиям ГЕ0.364.126.

Область применения

Разъем применяется в электрических цепях промышленной и военной аппаратуры, где требуется надежная коммутация при повышенных вибрационных и ударных нагрузках. Благодаря широкому температурному диапазону и стойкости к влажности изделие подходит для эксплуатации в жестких климатических условиях. Резьбовое сочленение и металлический корпус обеспечивают механическую прочность и стабильность электрических параметров на протяжении всего срока службы.

Комплектация и хранение

Поставка осуществляется в заводской упаковке, что соответствует краткому описанию из каталога. Минимальный срок хранения изделия составляет до 15 лет при соблюдении условий, установленных производителем. Страна производства — Россия, производитель — завод «Элекон».
