Назначение соединителя 2РМТ22КПН10Ш1В1В

2РМТ22КПН10Ш1В1В «5» производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ, изготовленный в соответствии с техническими условиями ТУ ГЕ0.364.126. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до нескольких мегагерц.

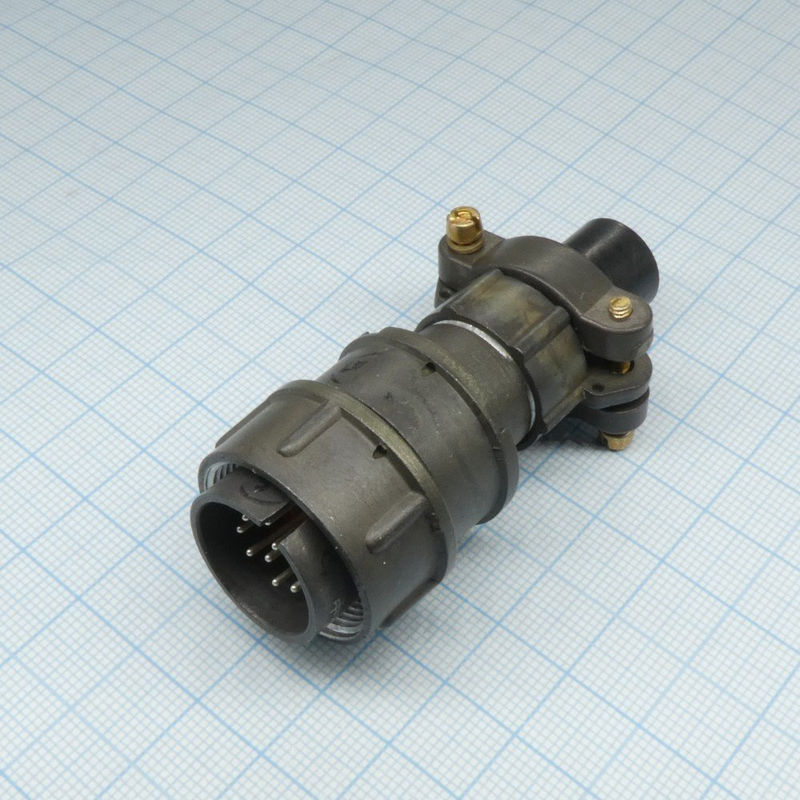

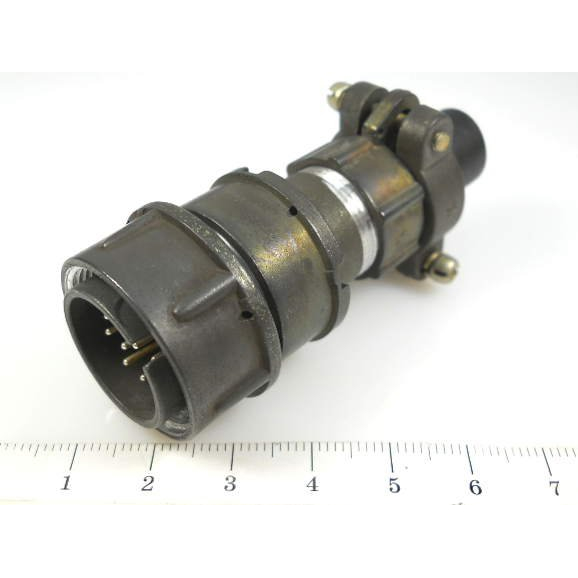

Конструктивно это кабельная вилка с резьбовым сочленением, применяемая для объёмного монтажа в составе кабельных сборок, приборов и блоков радиоэлектронной аппаратуры. Разъём обеспечивает надёжное электрическое соединение при воздействии интенсивных механических и климатических нагрузок, что делает его пригодным для ответственных применений.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие конструкторской документации и данным производителя.

• Серия и типоразмер: 2РМТ, типоразмер 22 (условный размер корпуса).
• Количество контактов: 10 штыревых круглых контактов диаметром 1,0 мм.
• Корпус: металлический, из алюминиевого сплава А-22, с оксидным покрытием серого цвета.
• Изолятор: карболитовый, круглой формы, коричневого цвета.
• Метод сочленения: резьба М24 на 1 мм на накидной гайке патрубка.
• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.
• Рабочий ток на контакт: ориентировочно 7–8 А для контактов диаметром 1,0 мм; суммарный ток на весь разъём достигает порядка 50–60 А при равномерной нагрузке.
• Сопротивление электрического контакта: не более примерно 5 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции: не менее порядка 1000–5000 МОм.
• Электрическая прочность изоляции: около 1850 В при испытании.
• Контакты: штыри из латуни ЛС59-1 с серебряным покрытием (Ag), извлекаемые.
• Электрический монтаж: пайка проводов к контактам.
• Механический монтаж: объёмный монтаж в корпусе, патрубок прямой, гайка для неэкранированного кабеля (индекс «Н»).
• Герметичность: разъём негерметичный.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия; климатическое исполнение типа В2.1.
• Вибрация: работоспособность при синусоидальной вибрации до 5000 Гц с ускорением порядка 50 g.
• Механические удары: многократные удары до примерно 100 g и одиночные до порядка 500 g.
• Уровень звукового давления: до порядка 170 дБ при акустических нагрузках.
• Ресурс: порядка 500 сочленений и расчленений, минимальная наработка — не менее тысячи часов.

Приемка «5» означает, что изделие прошло контроль представителя отдела технического контроля (внутренний или поставочный) и соответствует установленным техническим требованиям. Год выпуска — 2023. Артикул — 20369. Краткое описание из каталога: заводская упаковка.

Применение и условия эксплуатации

Соединитель 2РМТ22КПН10Ш1В1В применяется в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц. Благодаря металлическому корпусу, резьбовому сочленению и стойкости к вибрации, ударам и акустическим нагрузкам он востребован в бортовой и наземной аппаратуре, приборах и кабельных сборках, работающих в тяжёлых условиях.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатическое исполнение В2.1 позволяют эксплуатировать изделие в условиях повышенной влажности и перепадов температур. Монтаж проводов выполняется пайкой к извлекаемым штыревым контактам из латуни ЛС59-1 с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость контактной пары.

Для правильного подбора и применения следует учитывать негерметичность конструкции и необходимость равномерного распределения токовой нагрузки между контактами. Соблюдение этих условий обеспечивает заявленный ресурс порядка 500 циклов сочленения и расчленения и минимальную наработку не менее тысячи часов.
