Назначение разъёма 2РМТ22КПН10Ш1В1В

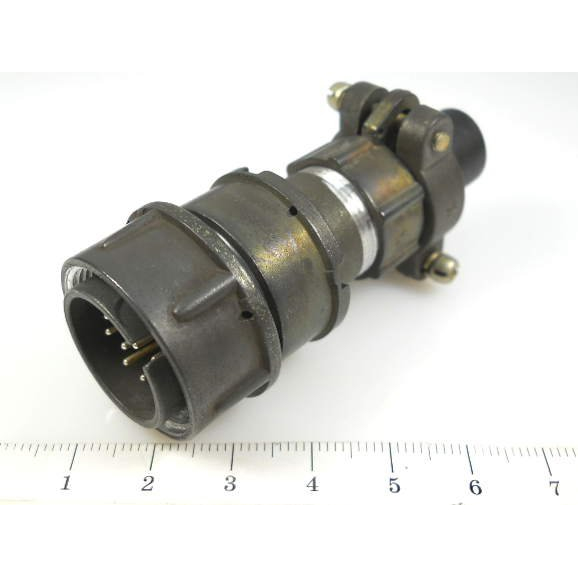

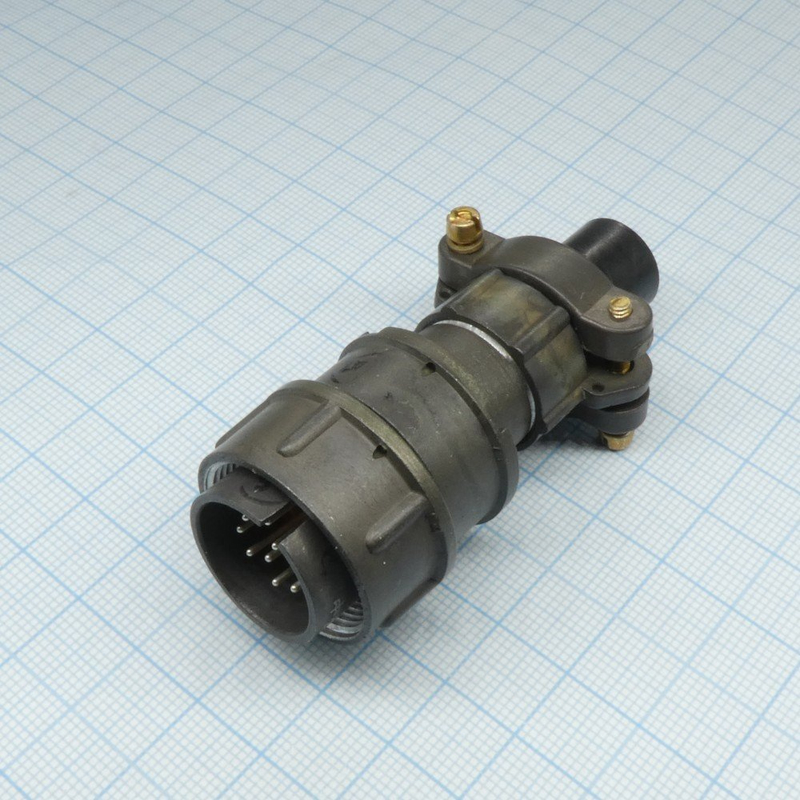

2РМТ22КПН10Ш1В1В — это кабельная вилка производства завода «Элекон» серии 2РМТ с приёмкой «5» (ВП, ПЗ по ТУ ГЕ0.364.126). Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется там, где требуется стойкость к механическим и климатическим нагрузкам, а также подтверждённое качество партии.

Приёмка «5» означает, что изделие прошло военную приёмку и соответствует требованиям технических условий. Дата выпуска указана в характеристиках: 2022 год.

Конструкция и материалы

Вилка имеет условный размер корпуса 22 и оснащена 10 штыревыми контактами диаметром 1 мм. Соединение с ответной частью — резьбовое, поляризация одношпоночная, что исключает неправильную стыковку.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием серого цвета. Изолятор выполнен из карболита коричневого цвета. Патрубок прямой (индекс П) с гайкой предназначен для неэкранированного кабеля (индекс Н).

• Монтаж: объёмный механический, пайка электрическая.
• Контакты: съёмные, из латуни ЛС59-1 с серебряным покрытием (Ag).
• Габариты: 29 на 56 мм.
• Масса: около 37 г.
• Упаковка: заводская.

Технические характеристики

Разъём рассчитан на максимальное рабочее напряжение 560 В. Электрическая прочность изоляции составляет 1850 В. Сопротивление контакта — не более 5 мОм, сопротивление изоляции — от 1000 до 5000 МОм.

Ток на контакт при диаметре 1 мм достигает 7–8 А, суммарный ток на разъём — до 58 А.

Условия эксплуатации

Рабочая температура: от минус 60 до плюс 100 °С (теплостойкость 1, климатическое исполнение В2.1). По механическим нагрузкам изделие выдерживает:

• вибрацию в диапазоне 1–5000 Гц при ускорении 50 g;
• одиночные удары — 500 g, многократные удары — 100 g;
• акустические шумы — 170 dB при 200 g.

Ресурс и хранение

1. Количество соединений-расчленений — 500.
2. Наработка — от 1000 до 175 000 часов.
3. Срок хранения — от 15 до 25 лет.

Область применения

Благодаря приёмке «5», широкому температурному диапазону и высокой стойкости к вибрации и ударам, вилка 2РМТ22КПН10Ш1В1В применяется в ответственных электрических соединениях, где требуется надёжная коммутация цепей постоянного и переменного тока частотой до 3 МГц. Изделие подходит для эксплуатации в составе кабельных сборок с неэкранированным проводом и обеспечивает пайку съёмных контактов при объёмном монтаже.
