Назначение разъёма 2РМТ22КПН10Ш1В1В

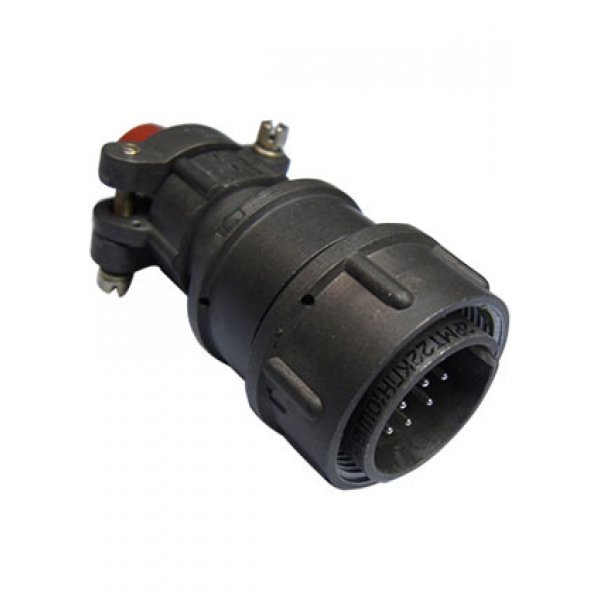

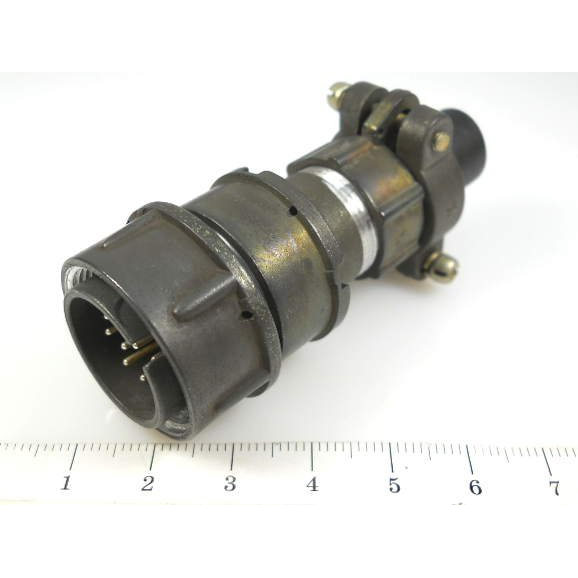

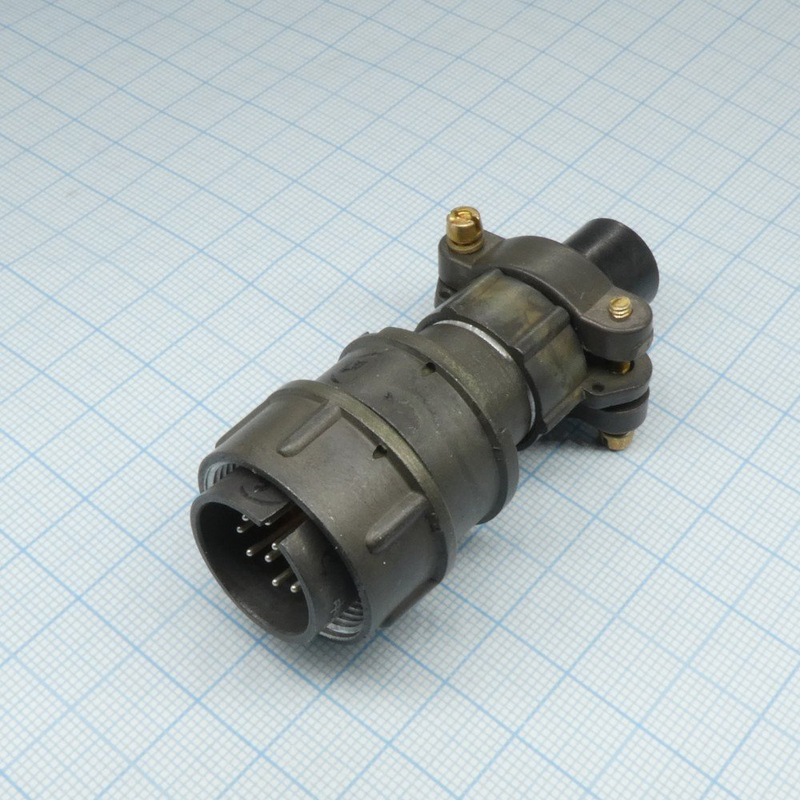

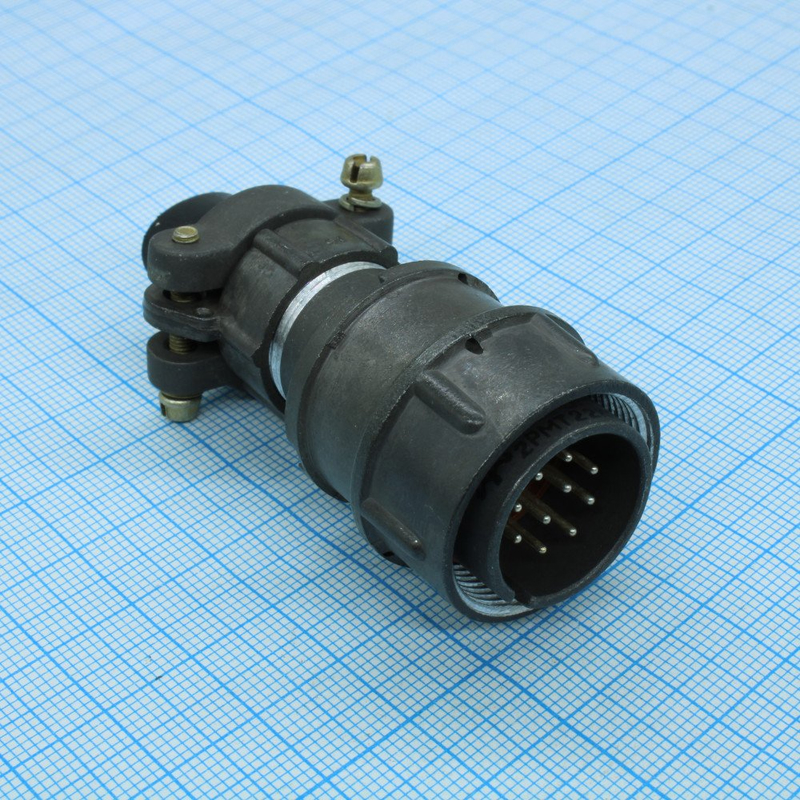

Разъём 2РМТ22КПН10Ш1В1В «5» производства АО «Элекон» — это цилиндрический кабельный низкочастотный разъём серии 2РМТ, изготовленный по техническим условиям ГЕ0.364.126 ТУ. Изделие предназначено для соединения кабельных линий в электрических цепях постоянного и переменного тока и применяется там, где требуется надёжная коммутация при повышенных механических и климатических нагрузках.

Буквенно-цифровое обозначение полностью расшифровывается и несёт информацию о конструкции: серия 2РМТ, типоразмер 22, кабельный корпус (буква «К»), прямой патрубок («П»), кольцо-гайка для неэкранированного кабеля («Н»). Индекс «5» указывает вид приёмки по ОТК — контрольную партию конкретного года выпуска. Для данной позиции указан год изготовления — 2013.

Подтверждённые технические особенности

Разъём оснащён 10 штыревыми контактами диаметром 1 миллиметр. Все контакты круглые, извлекаемые, с поляризацией по шпонке и пазу, что исключает неправильное сочленение. Корпус выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета, изолятор — из карболита коричневого цвета, а контакты изготовлены из латуни ЛС59-1 с серебряным покрытием.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Максимальный ток на контакт диаметром 1 миллиметр — до 7 А.
• Суммарный ток на разъём — до 58 А.
• Сопротивление контакта — не более 5 миллиом.
• Сопротивление изоляции — не менее 5000 мегаом.
• Электрическая прочность изоляции — до 1850 В.

Механическая и климатическая стойкость

Изделие устойчиво к вибрации в диапазоне частот до 5000 герц с ускорением до 50 g, к многократным ударам с ускорением до 100 g и к одиночным ударам с ускорением до 500 g. Климатическое исполнение — В2.1. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, допустимая влажность — до 98 процентов при 25 градусах Цельсия, рабочее давление — от примерно 10 в степени минус 11 паскаля до примерно 5 умноженное на 10 в четвёртой степени паскаля.

Ресурс составляет не менее 500 циклов сочленения и расчленения, минимальная наработка при максимальной температуре контакта 80 градусов Цельсия достигает 175 000 часов, гарантированный срок хранения — порядка 15 лет.

Применение и монтаж

Разъём применяется для соединения кабельных линий в цепях постоянного и переменного тока, в составе кабельных сборок и жгутов. Рабочее положение — любое, что упрощает компоновку аппаратуры. Монтаж кабеля выполняется объёмной пайкой.

1. Подготовить неэкранированный кабель под кольцо-гайку прямого патрубка.
2. Завести проводники к контактам и выполнить пайку объёмным способом.
3. Собрать корпус, зафиксировать кольцо-гайку и сочленить разъём с ответной частью по шпонке и пазу.

Разъём не является герметичным, поэтому при эксплуатации в условиях повышенного давления или агрессивных сред требуется учитывать это ограничение. Извлекаемые контакты позволяют проводить ремонт и замену отдельных цепей без демонтажа всего изделия.
