Назначение и область применения

Соединитель 2РМТ22КПН10Ш1В1В «5» производства завода «Элекон» относится к семейству цилиндрических низкочастотных разъёмов серии 2РМТ. Такие изделия предназначены для электрического соединения цепей в составе кабельных сборок, блоков и приборов, работающих в сложных климатических и вибрационных условиях. Разъём применяется в промышленной электронике, измерительной и радиотехнической аппаратуре, а также в других устройствах, где требуется надёжная коммутация при повышенных механических нагрузках.

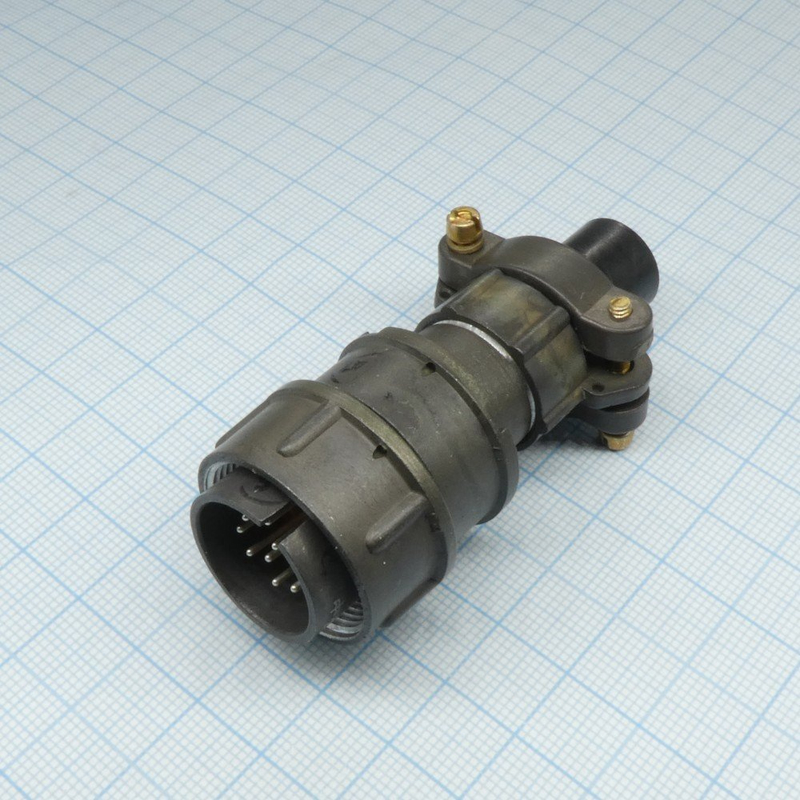

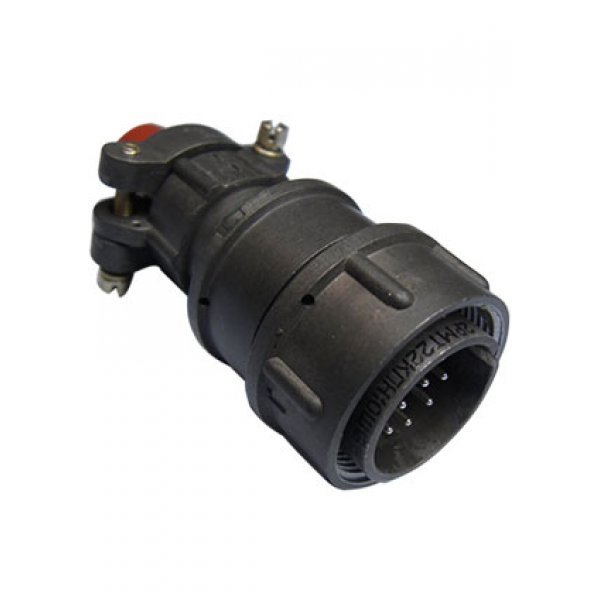

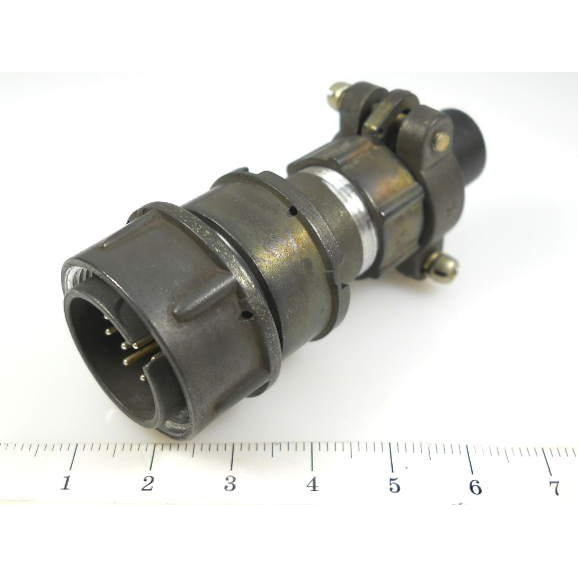

Исполнение в виде кабельной вилки позволяет монтировать соединитель непосредственно на кабель и соединять его с ответной розеткой. Это делает модель удобной для построения разъёмных кабельных линий, требующих периодического сочленения и расчленения.

Конструкция и материалы

Корпус вилки выполнен из алюминиевого сплава А-22 с оксидным покрытием, обычно серого цвета. Внутри установлен изолятор из карболита. Корпус оснащён резьбовой гайкой М24 на 1 миллиметр для присоединения к розетке, а также одношпоночной поляризацией и ориентирующим пазом, которые исключают неправильное сочленение.

Разъём рассчитан на 10 контактов-штырей диаметром 1,0 миллиметра. Контакты изготовлены из латуни ЛС59-1 и имеют серебряное покрытие. Контакты извлекаемые, что упрощает монтаж и обслуживание. Электрический монтаж выполняется преимущественно пайкой провода в паз или ламель контакта, механический монтаж — объёмный: разъём закрепляется на кабеле при помощи прямого кабельного патрубка и гайки, предназначенной для неэкранированного кабеля.

Технические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Максимальный ток на контакт диаметром 1,0 миллиметра — до 7 А.
• Суммарный ток на весь разъём — до 58 А.
• Сопротивление электрического контакта — не более 5 мОм для контактов диаметром 1 миллиметр.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции (испытательное напряжение) — порядка 1850 В.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия, что соответствует климатическому исполнению В2.1.
• Ресурс по сочленениям-расчленениям — около 500 циклов.
• Минимальная наработка при максимальной температуре контакта 80 градусов Цельсия — порядка 175 000 часов.
• Минимальная наработка без указания температуры — не менее 1000 часов.

Устойчивость к внешним воздействиям

Разъём устойчив к вибрации в частотном диапазоне до 5000 Гц при ускорении до 50 g, к одиночным ударам с ускорением до 500 g и к многократным ударам с ускорением до 100 g. Изделие не герметизировано, однако допускает эксплуатацию при высокой влажности до 98 процентов при температуре плюс 25 градусов Цельсия и в широком диапазоне атмосферного давления.

Маркировка «5» обозначает вид приёмки по ОТК — внутреннюю периодическую проверку. Это указывает на то, что изделие прошло входной контроль и соответствует требованиям технических условий. Год выпуска — 2002. Поставка осуществляется в заводской упаковке.

Применение и совместимость

Соединитель применяется для соединения электрических цепей в кабельных вилках серии 2РМТ22 совместно с ответными розетками соответствующего типоразмера. При подборе ответной части следует учитывать число контактов, диаметр контактов 1,0 миллиметра, тип резьбы М24 на 1 миллиметр и наличие одношпоночной поляризации. Модель подходит для эксплуатации в условиях вибрации, ударов и перепадов температур, характерных для промышленного и специального оборудования.
