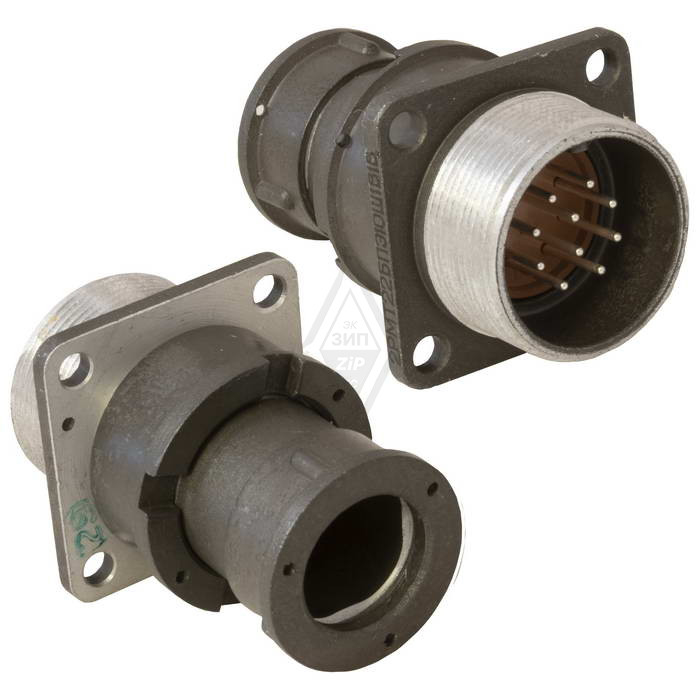

2РМТ22КПН10Ш1А1В «ОТК» Элекон

Цена:

5800 ₽

Производитель: Элекон

Технические характеристики

2РМТ22КПН10Ш1А1В от Элекон «ОТК» — это кабельная вилка серии 2РМТ с 10 контактами диаметром 1,0 мм, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока.

Соединитель рассчитан на рабочее напряжение до 560 В и максимальную токовую нагрузку до 7 А на контакт (общая до 58 А). Сечение подсоединяемого провода — не более 0,5 мм², сопротивление контакта — до 0,005 Ом, сопротивление изоляции — не менее 5000 МОм. Диапазон рабочих температур — от -60°C до +100°C, с учетом перегрева контактов до +180°C; всеклиматическое исполнение.

Вилка имеет посадочный диаметр 22 мм, прямой патрубок, цилиндрические штыревые контакты из латуни ЛС59-1 с серебряным покрытием (индекс «1В»), изоляторы из прессматериала АГ-4. Метод монтажа — навесной (объемный), вид сочленения — резьбовой.

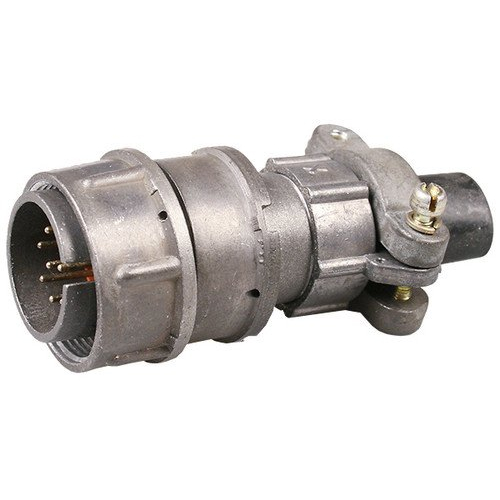

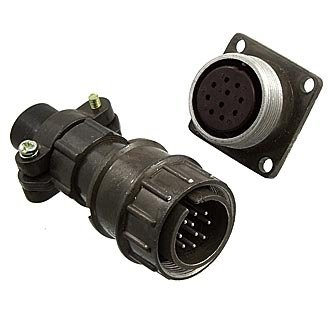

На фото показан типичный вид кабельной вилки серии 2РМТ с многопиновым разъемом и резьбовой муфтой.

Выдерживает синусоидальную вибрацию 1–5000 Гц, удары до 500 g, наработка — не менее 1000 часов, срок сохраняемости — 15 лет, количество сочленений-расчленений — 500. Используется в низкочастотных цепях до 3 МГц, подходит для суровых условий эксплуатации.

Описание

2РМТ22КПН10Ш1А1В

2РМТ22КПН10Ш1А1В: кабельная вилка для надежных электрических соединений

2РМТ22КПН10Ш1А1В — цилиндрический электрический соединитель серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Изделие выполнено в формате кабельной вилки с прямым патрубком и применяется при внутреннем объёмном монтаже оборудования, где важны механическая прочность, стабильность контакта и защита соединения при эксплуатации.

Расшифровка обозначения

Маркировка 2РМТ22КПН10Ш1А1В отражает конструктивное исполнение соединителя:

2РМТ — серия цилиндрических электрических соединителей.
22 — условный размер корпуса; посадочный диаметр составляет 22 мм.
К — кабельное исполнение корпуса.
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
10 — десять электрических контактов.
Ш — вилочная часть соединителя.
1 — схема контактов с диаметром 1 мм.
А — золотое покрытие контактов.
1 — теплостойкое исполнение до 100 °C.
В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Основные характеристики 2РМТ22КПН10Ш1А1В

Соединитель рассчитан на формирование компактного многоконтактного подключения. Он содержит 10 контактов диаметром 1 мм, а золочение контактных поверхностей способствует сохранению низкого переходного сопротивления и устойчивости к воздействию внешней среды.

Параметр	Значение
Тип изделия	Негерметичная кабельная вилка
Серия	2РМТ
Посадочный диаметр корпуса	22 мм
Количество контактов	10
Диаметр контактов	1 мм
Покрытие контактов	Золото
Патрубок	Прямой
Кабельное исполнение	Для неэкранированного кабеля
Рабочая температура	До 100 °C
Максимальное рабочее напряжение	До 560 или 700 В — в зависимости от условий применения
Сопротивление изоляции	Не менее 5000 МОм
Электрическая ёмкость между контактами	Не более 6 пФ
Число сочленений и расчленений	До 500

Заявленные для серии показатели включают сопротивление контактов диаметром 1 мм не более 5 мОм, электрическую прочность изоляции 1850 В при рабочем напряжении 560 В и 2300 В при 700 В.

Конструкция и особенности применения

Конструкция 2РМТ22КПН10Ш1А1В включает корпус, изолятор и контактную группу. Соединение выполняется резьбовым способом, а одношпоночная поляризация корпусов помогает исключить неправильную ориентацию при стыковке. В соединённом состоянии разъём обеспечивает защиту контактной зоны и мест подключения проводов от пыли.

Такой разъём может использоваться в составе измерительных комплексов, систем управления, промышленной автоматики, приборостроительного оборудования, транспортной и другой техники с повышенными требованиями к надёжности межблочных соединений. Важно учитывать, что 2РМТ22КПН10Ш1А1В относится к негерметичным соединителям: при проектировании оборудования следует отдельно оценивать необходимость дополнительной защиты от влаги и агрессивных сред.

Почему важен точный подбор

При подборе соединителя необходимо сверять не только серию и размер корпуса, но и каждую часть обозначения: количество контактов, их диаметр, тип контактной части, покрытие, конструкцию патрубка и климатическое исполнение. Например, отличие в буквенном индексе может означать другую часть пары — вилку либо розетку, — а также другой вариант корпуса или кабельного ввода.

2РМТ22КПН10Ш1А1В — это 10-контактная кабельная вилка с контактами 1 мм и золотым покрытием, предназначенная для создания устойчивого разъёмного соединения в электрических цепях оборудования. При монтаже следует соблюдать технические условия конкретного изделия, корректно подобрать ответную часть и обеспечить надёжную фиксацию проводников.
