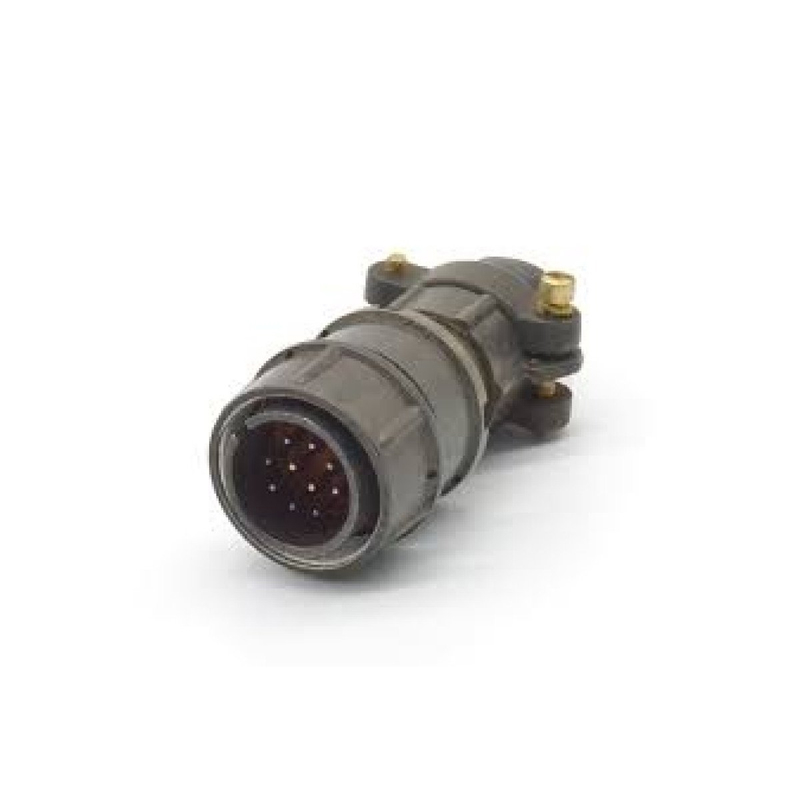

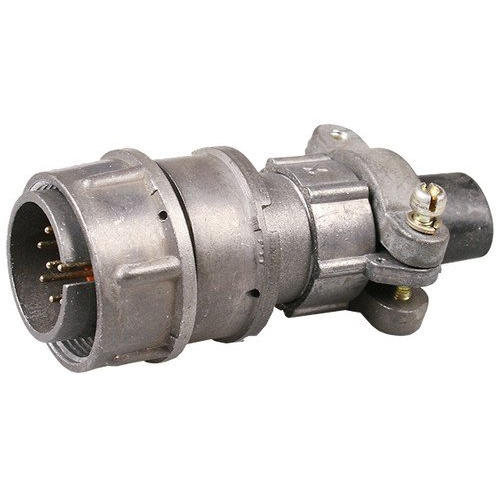

2РМТ22КПН10Ш1А1В 2010г «5» Элекон

Цена:

1300 ₽

В наличии: 3 шт.

Производитель: Элекон

Технические характеристики

Разъем 2РМТ22КПН10Ш1А1В производства завода «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Это кабельная вилка с резьбовым способом сочленения, имеющая 10 круглых штырько‑контактов диаметром 1 мм, заключённых в карболитовый изолятор и металлический корпус. Корпус выполнен из алюминиевого сплава А‑22, с оксидным покрытием серого цвета, а изолятор — из карболита, окрашенного в коричневый цвет.

Условный размер корпуса: 22.
Вид корпуса: «К» — кабельный, прямой патрубок «П», накидная гайка «Н» для неэкранированного кабеля.
Контакты — штыри, извлекаемые, с поляризацией по одной шпонке и ориентацией по пазу контактного кольца.
Монтаж в корпусе — объемный, электрический монтаж — пайка проводов в отверстиях изолятора.

Максимальный ток на один контакт: до 7 А (для контактов Ø 1 мм).
Максимальный ток на весь разъем: до 58 А.
Сопротивление контакта: не более 5 мОм.
Сопротивление изоляции: не менее 1000–5000 МОм в зависимости от условий.

Рабочий диапазон температур: примерно от −60 до +100 °С, климатическое исполнение В2.1.
Разъем рассчитан на вибрацию до 50 g, многократные удары до 100 g и одноразовый удар до 500 g.
Минимальный ресурс — порядка 500 сочленений/расчленений, при этом минимальная наработка составляет несколько тысяч часов.

Буква «5» в обозначении указывает вид приёмки (категория контроля по ОТК/приёмке), что характерно для разъёмов, прошедших определённый уровень проверки и предназначается для более ответственных применений в промышленной и военной электронике. Разъём применяют в стационарных и подвижных устройствах, где требуются надёжное низкочастотное соединение, устойчивость к вибрации и широкий температурный диапазон.

Описание

Назначение разъёма 2РМТ22КПН10Ш1А1В

Разъём 2РМТ22КПН10Ш1А1В производства завода «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения кабельных линий в стационарных и подвижных устройствах, где требуются устойчивость к вибрации, ударам и широкий диапазон рабочих температур.

Буква «5» в обозначении указывает на вид приёмки — категорию контроля по ОТК и приёмке. Такие разъёмы проходят определённый уровень проверки и предназначены для более ответственных применений в промышленной и военной электронике.

Конструктивные особенности и подтверждённые характеристики

Изделие представляет собой кабельную вилку с резьбовым способом сочленения. Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Условный размер корпуса — 22.

Вид корпуса «К» означает кабельное исполнение с прямым патрубком «П» и накидной гайкой «Н» для неэкранированного кабеля. В разъёме установлены 10 круглых штырьковых контактов диаметром 1 мм. Контакты извлекаемые, имеют поляризацию по одной шпонке и ориентацию по пазу контактного кольца. Монтаж в корпусе — объёмный, электрический монтаж выполняется пайкой проводов в отверстиях изолятора.

Основные технические параметры

Максимальный ток на один контакт: до 7 А (для контактов диаметром 1 мм).
Максимальный ток на весь разъём: до 58 А.
Сопротивление контакта: не более 5 мОм.
Сопротивление изоляции: не менее 1000–5000 МОм в зависимости от условий.
Рабочий диапазон температур: примерно от минус 60 до плюс 100 градусов Цельсия, климатическое исполнение В2.1.
Устойчивость к вибрации: до 50 g.
Устойчивость к многократным ударам: до 100 g.
Устойчивость к одноразовому удару: до 500 g.
Минимальный ресурс: порядка 500 сочленений и расчленений.
Минимальная наработка: несколько тысяч часов.

Год выпуска указан как 2010. Приёмка — «5».

Применение

Разъём 2РМТ22КПН10Ш1А1В применяют в стационарных и подвижных устройствах, где требуется надёжное низкочастотное соединение, устойчивость к вибрации и широкий температурный диапазон. Благодаря исполнению В2.1 и категории приёмки «5» изделие подходит для ответственных применений в промышленной и военной электронике, включая бортовые и наземные системы, где предъявляются повышенные требования к механической прочности и стабильности электрических параметров.
