Назначение

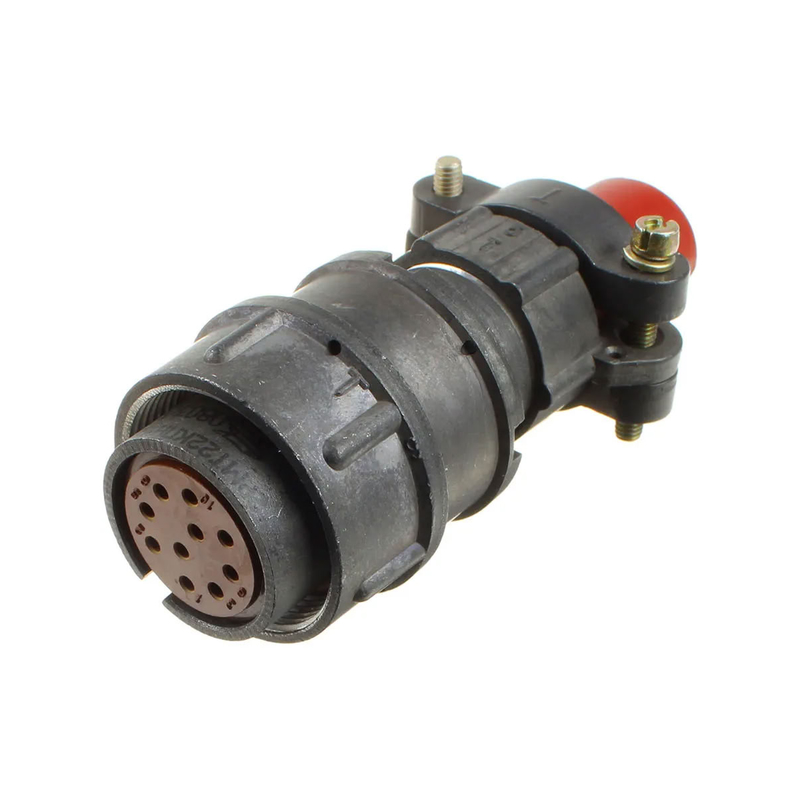

2РМТ22КПН10Г1В1В «ОС» — кабельная розетка цилиндрического соединителя серии 2РМТ, предназначенная для соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры специального и общего назначения. Изделие применяется для коммутации проводов, кабелей, узлов и блоков, обеспечивая надёжную передачу электрических сигналов и питающих напряжений в условиях эксплуатации, характерных для всеклиматического исполнения.

Поставка осуществляется с приёмкой «ОС», что подтверждает соответствие изделия установленным требованиям и его пригодность для применения в ответственных изделиях. Год выпуска, указанный в характеристиках, — 2026.

Конструктивные особенности

Розетка выполнена в негерметичном исполнении с посадочным диаметром 22 миллиметра и прямым патрубком. Монтаж проводов — внутренний, что обеспечивает удобство сборки и защиту мест пайки от механических воздействий. Всеклиматическое исполнение В2.1 позволяет эксплуатировать изделие в широком диапазоне климатических условий.

Конструкция включает 10 контактов диаметром 1,0 миллиметра. Контактная группа рассчитана на пайку проводов сечением до 0,5 квадратного миллиметра. Покрытие контактов — серебро или золото, что обеспечивает стабильное переходное сопротивление и стойкость к коррозии.

Основные технические характеристики

• Количество контактов: 10, диаметр каждого контакта 1,0 миллиметра.
• Сечение подключаемых проводов: до 0,5 квадратного миллиметра, способ монтажа — пайка.
• Рабочее напряжение: до 560–700 вольт постоянного или переменного тока с частотой до 3 мегагерц.
• Ток на контакт: до 7 ампер, суммарный ток до 58 ампер.
• Сопротивление контакта: не более 0,005 ома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, с допустимым перегревом контактов до плюс 180 градусов Цельсия.
• Устойчивость к вибрации: диапазон от 1 до 5000 герц.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: не менее 500 циклов.

Применение

Розетка применяется в составе цилиндрических соединителей серии 2РМТ для организации электрических связей между блоками, узлами и кабельными сборками. Благодаря широкому диапазону рабочих температур, высокой стойкости к вибрации и значительному ресурсу сочленений изделие востребовано в аппаратуре специального назначения, а также в оборудовании общего применения, где предъявляются повышенные требования к надёжности коммутации.

Всеклиматическое исполнение В2.1 и приёмка «ОС» делают данную розетку пригодной для эксплуатации в жёстких условиях, включая воздействие пониженных и повышенных температур, вибрационных нагрузок и других дестабилизирующих факторов. Изделие поставляется как самостоятельный элемент для монтажа кабельных линий и в составе комплектов соединителей серии 2РМТ.

Условия эксплуатации и ресурс

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Кратковременный перегрев контактов допускается до плюс 180 градусов Цельсия. Вибрационные нагрузки воспринимаются в диапазоне от 1 до 5000 герц без нарушения электрических параметров. Установленный ресурс — не менее 1000 часов наработки и не менее 500 циклов сочленения и расчленения — определяет область применения розетки в аппаратуре с периодической коммутацией цепей.
