Назначение разъёма 2РМТ22КПН10Г1В1В

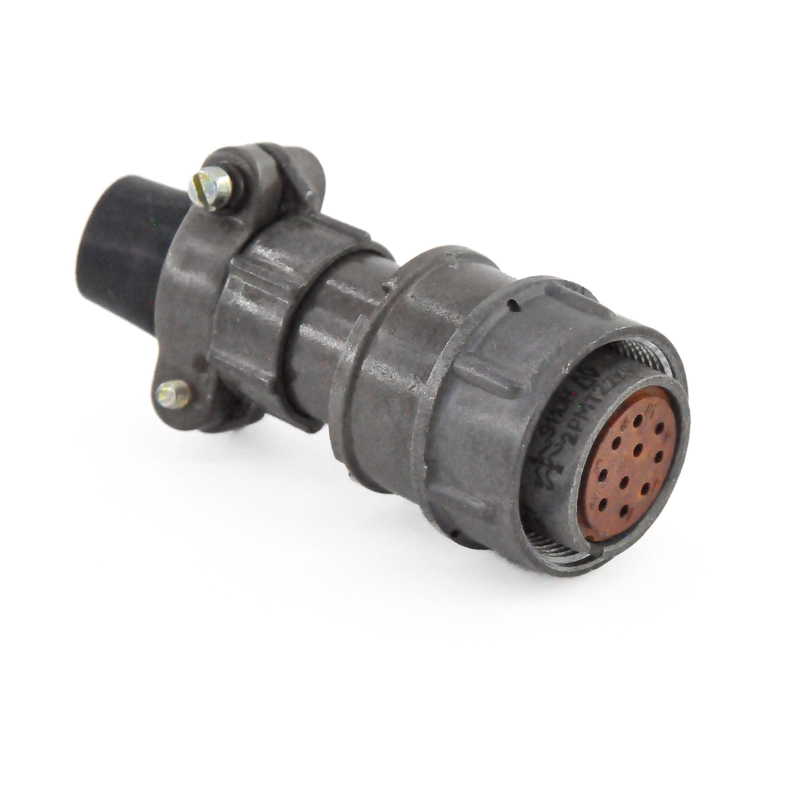

2РМТ22КПН10Г1В1В — негерметичная кабельная розетка серии 2РМТ производства завода «Элекон», выпускаемая с приёмкой ОТК. Изделие предназначено для коммутации низкочастотных электрических цепей постоянного и переменного тока и относится к цилиндрическим низкочастотным соединителям внутреннего объёмного монтажа. Разъём применяется в промышленной и военной электронике, в том числе в условиях значительных перепадов температур и механических нагрузок.

Приёмка «ОТК» означает заводскую форму технического контроля: каждая партия проходит проверку на соответствие заявленным параметрам. Артикул позиции — 20360, категория — 2РМТ22, год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Технические характеристики

Основные параметры соединителя:

• Количество контактов — 10.
• Тип контактов — гнездо, контакты извлекаемые.
• Диаметр контактов — 1,0 мм.
• Материал контактов — латунь с серебряным покрытием.
• Максимальный ток на один контакт — до 7 А.
• Суммарный ток на разъём — до 50–58 А.
• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока, в зависимости от источника — до 560–700 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — порядка нескольких тысяч МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Разъём рассчитан на работу в цепях постоянного и переменного тока, включая частоты до нескольких МГц. Конструкция допускает несколько сотен сочленений-расчленений, а срок хранения при соблюдении условий складирования достигает порядка 15 лет.

Материалы и конструкция

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Тип корпуса — кабельный, с прямым патрубком и накидной резьбовой гайкой M24 на 1 мм. Такое исполнение обеспечивает надёжное крепление неэкранированного кабеля и удобство монтажа на объекте.

Поляризация одношпоночная (Г1), что исключает неправильное сочленение ответных частей. Теплостойкость соответствует 100 градусам Цельсия (В1В), поэтому разъём пригоден для эксплуатации при повышенных температурах и резких перепадах.

Расшифровка обозначения

1. 2РМТ22 — серия и типоразмер цилиндрического низкочастотного соединителя.
2. КПН — кабельная розетка с прямым патрубком.
3. Н — накидная гайка для неэкранированного кабеля.
4. Г1 — одношпоночная поляризация.
5. В1В — теплостойкость 100 градусов Цельсия.
6. «ОТК» — форма приёмки, заводской технический контроль.

Область применения

Разъём востребован в промышленной и военной электронике, в приборах и шкафах управления, где требуется стойкость к температурным и механическим воздействиям. Извлекаемые контакты с серебряным покрытием упрощают монтаж и обслуживание: при необходимости контакт можно заменить без демонтажа всего соединителя. Сочетание негерметичного кабельного исполнения, широкого диапазона рабочих температур и приёмки ОТК делает 2РМТ22КПН10Г1В1В подходящим решением для ответственных низкочастотных цепей постоянного и переменного тока.
