Назначение и область применения

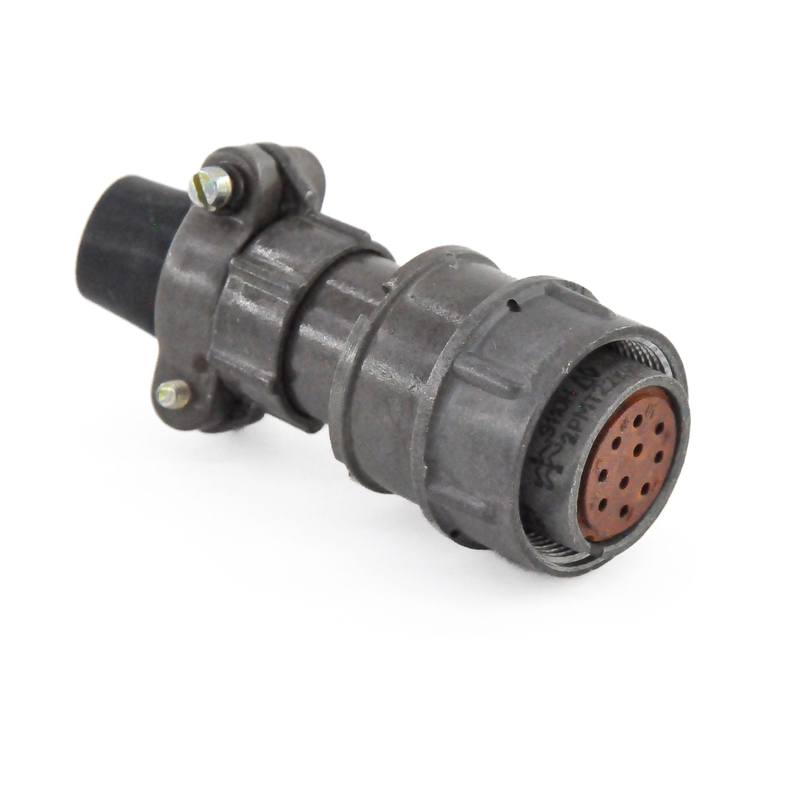

Разъем 2РМТ22КПН10Г1В1В производства завода «Элекон» с приемкой «ОТК» представляет собой низкочастотный цилиндрический электрический соединитель серии 2РМТ. Он предназначен для коммутации низкочастотных цепей постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 560 В. Такие соединители применяются в радиоэлектронной аппаратуре, промышленных устройствах и системах управления, где требуется надежное разъемное соединение кабелей.

Конструктивно изделие выполнено в виде кабельной розетки с прямым патрубком и негерметичным исполнением. Соединение с ответной частью осуществляется резьбовым методом, что обеспечивает механическую фиксацию и стабильный электрический контакт в условиях вибрации и умеренных нагрузок.

Технические характеристики

Разъем рассчитан на эксплуатацию в широком диапазоне температур и обладает повышенной теплостойкостью. Климатическое исполнение УХЛ 2.1 допускает работу при температуре от минус 60 до плюс 100 градусов Цельсия. Ниже приведены подтвержденные параметры изделия.

• Количество контактов: 10, все диаметром 1,0 мм.
• Тип контактов: извлекаемые гнезда.
• Материал контактов: латунь с наружным серебряным покрытием.
• Максимальное рабочее напряжение: до 560 В переменного и постоянного тока.
• Ток на один контакт: до 7 А; суммарный ток на разъем: до 58 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: порядка 1850 В.
• Ресурс: не менее 500 циклов сочленение–расчленение.
• Минимальный срок службы при умеренных режимах: порядка нескольких сотен тысяч часов.

Материалы и конструктивные особенности

Корпус разъема изготовлен из алюминиевого сплава с оксидным покрытием, цвет корпуса — серый. В качестве изолятора применен карболит коричневого цвета. Резьба накидной гайки имеет размер M24 на 1 мм, патрубок прямой и рассчитан на неэкранированный кабель. Монтаж механический — объемный, электрический — пайка. Рабочее положение разъема — любое.

Извлекаемые гнездовые контакты позволяют при необходимости заменять отдельные контакты без замены всего изделия, что упрощает ремонт и обслуживание аппаратуры. Серебряное покрытие обеспечивает низкое переходное сопротивление и стабильность параметров в течение всего срока службы.

Применение и условия эксплуатации

Соединитель 2РМТ22КПН10Г1В1В подходит для использования в составе кабельных сборок, пультов управления, измерительных и радиотехнических устройств. Благодаря негерметичному исполнению он применяется в закрытых объемах и помещениях, где отсутствует прямое воздействие влаги и агрессивных сред. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать разъем как в неотапливаемых помещениях, так и в нагревающемся оборудовании.

Максимальный суммарный ток до 58 А при токе на контакт до 7 А дает возможность коммутировать как слаботочные сигнальные цепи, так и цепи питания умеренной мощности. Ресурс не менее 500 циклов сочленения и расчленения достаточен для периодического подключения и отключения кабелей в процессе наладки, испытаний и эксплуатации.

Комплектация и приемка

Поставка осуществляется в заводской упаковке. Изделие прошло приемку «ОТК», что подтверждает соответствие выпущенной продукции требованиям нормативно-технической документации предприятия-изготовителя. Год выпуска — 2025. Артикул товара — 20359. Производитель — «Элекон».
