Назначение соединителя

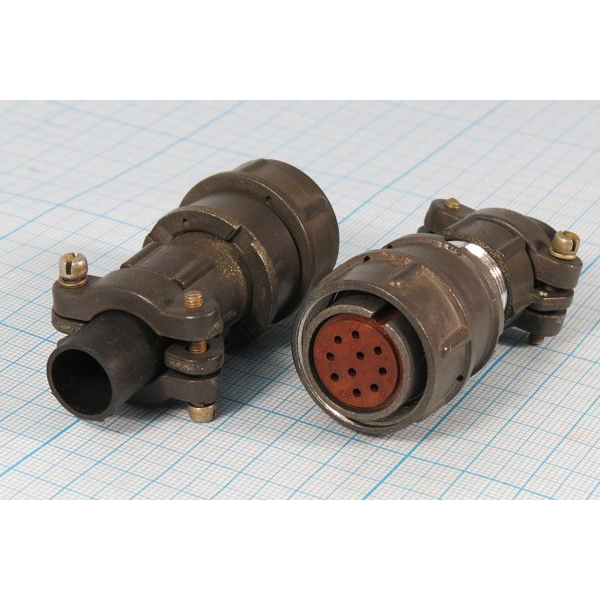

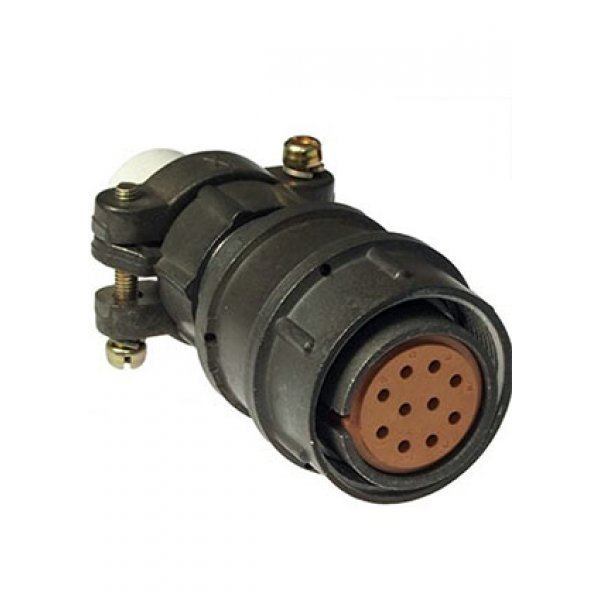

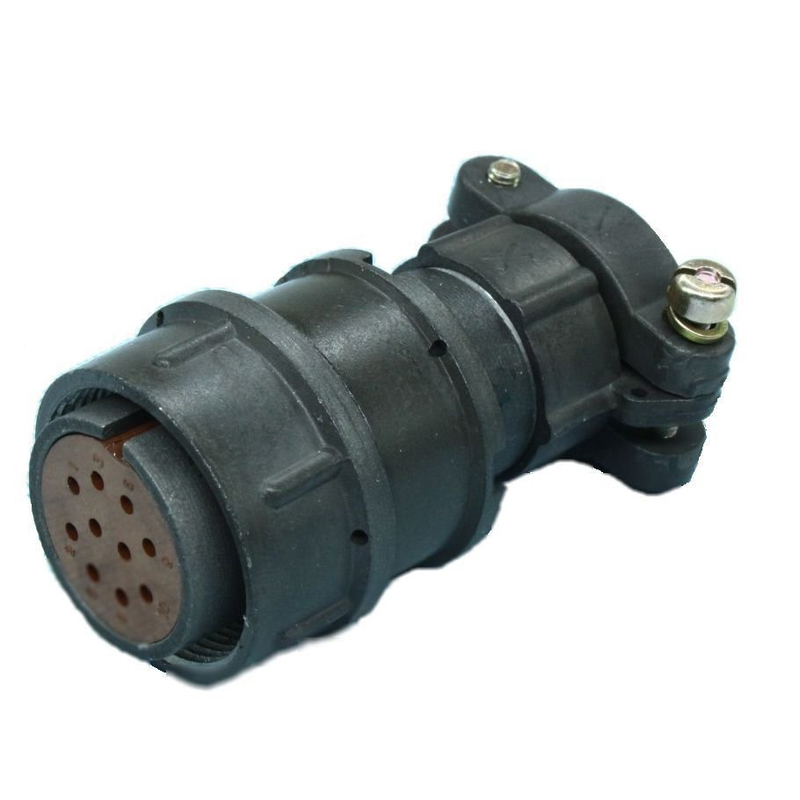

2РМТ22КПН10Г1В1В производства «Элекон» — это кабельная розетка цилиндрического типа, входящая в серию негерметичных разъёмов 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного электрооборудования. Основная задача разъёма — обеспечить надёжное электрическое соединение кабеля с ответной частью при сохранении стабильного контакта в условиях производственной эксплуатации.

Соединители серии 2РМТ применяются в промышленных электрических системах, где требуется быстрая и повторяемая стыковка кабельных линий. Модель рассчитана на монтаж на кабель, что делает её удобной для построения кабельных сборок и жгутов, а также для подключения оборудования, размещённого на подвижных или часто обслуживаемых узлах.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели в каталоге производителя. Все значения относятся именно к исполнению с условным размером корпуса 22 и приведены без округлений и домысливания.

• Тип изделия: кабельная розетка цилиндрического типа серии 2РМТ.
• Исполнение серии: негерметичное.
• Условный размер корпуса: 22.
• Количество контактов: 10.
• Диаметр контактов: 1,5 миллиметра.
• Тип соединения: резьбовое.
• Рабочее напряжение: от 560 до 700 вольт.
• Ток на контакт: до 36 ампер.
• Рабочая частота: до 3 мегагерц.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Масса изделия: не более 22,5 грамма.
• Производитель: «Элекон».
• Соответствие: ТУ ГЕ0.364.126.

Указанные электрические параметры — рабочее напряжение, ток на контакт и рабочая частота — определяют допустимые режимы эксплуатации. При подборе разъёма под конкретную задачу эти значения следует сопоставлять с параметрами цепи, в которой планируется установка.

Применение и особенности исполнения

Разъём предназначен для монтажа на кабель и применяется там, где требуется соединение кабельных линий в промышленных электрических системах. Резьбовое соединение обеспечивает фиксацию сочленённых частей и препятствует самопроизвольному разъединению при вибрации и механических воздействиях, характерных для работы оборудования.

Металлический корпус придаёт изделию механическую прочность, а карболитовый изолятор выполняет функцию электрической изоляции контактов. Масса не более 22,5 грамма позволяет использовать розетку в кабельных сборках без существенного увеличения нагрузки на крепёжные элементы и элементы подвески кабеля.

Условия эксплуатации и приёмка

Серия 2РМТ относится к негерметичным соединителям, поэтому при монтаже и эксплуатации следует учитывать это ограничение и не рассчитывать на защиту от влаги и пыли, которую обеспечивают герметичные исполнения. Изделие предназначено для работы в цепях постоянного и переменного тока с параметрами, не превышающими указанные значения напряжения, тока и частоты.

Поставка сопровождается приёмкой ОТК; рассматриваемая партия имеет годы выпуска 21–22. Соответствие требованиям подтверждается техническими условиями ТУ ГЕ0.364.126, по которым выпускается изделие.

Комплектация и порядок подбора

Сведения о комплектации в предоставленных данных ограничены: изделие поставляется как кабельная розетка 2РМТ22КПН10Г1В1В. Дополнительные элементы, ответные части, защитные колпачки и крепёж в описании не указаны, поэтому их наличие следует уточнять отдельно, если они необходимы для конкретной сборки.

При подборе разъёма для замены или новой сборки стоит сверить три ключевых параметра: условный размер корпуса 22, число контактов 10 и диаметр контактов 1,5 миллиметра. Совпадение этих величин необходимо для механической и электрической совместимости с ответной частью. Также важно убедиться, что рабочие напряжение, ток и частота цепи укладываются в допустимые значения, а отсутствие герметичности не является критичным для условий эксплуатации.
