Назначение и область применения

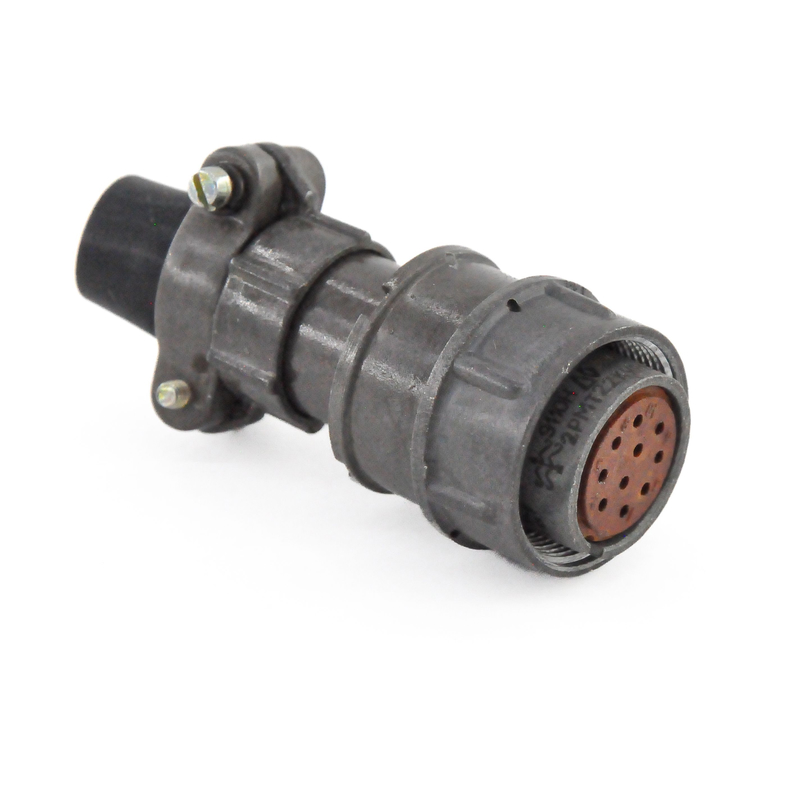

2РМТ22КПН10Г1В1В — это кабельная розетка цилиндрического низкочастотного соединителя производства АО «Завод Элекон». Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока частотой до 3 МГц. Розетка применяется в различных отраслях промышленности для подключения кабелей и обеспечивает стабильную передачу электрического сигнала в составе ответных частей соединителей серии 2РМТ22.

По своему конструктивному исполнению и назначению изделие аналогично соединителям серий РМ, 2РМ и ОНЦ-РГ, что позволяет использовать его в качестве замены или дополнения к уже эксплуатируемым узлам и агрегатам.

Конструкция и материалы

Соединитель имеет условный размер корпуса 22. В конструкции предусмотрено 10 извлекаемых контактов диаметром 1,5 мм, изготовленных из латуни с серебряным покрытием. Метод сочленения — резьбовой, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам.

Монтаж электрический выполняется пайкой, механический — объёмный, на кабель с прямым патрубком и уплотнительной втулкой. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием и имеет серый цвет. Изолятор выполнен из карболита коричневого цвета. Габаритные размеры розетки составляют 26,5 на 28,8 на 28,8 мм.

Технические характеристики

• Рабочий ток на контакт — до 7 А, на разъём — до 58 А.
• Рабочее напряжение — до 560 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ 2.1.
• Работоспособность при влажности 98 процентов при температуре плюс 25 градусов Цельсия.
• Работоспособность при давлении от 133,32 умножить на 10 в минус двенадцатой степени до 50,6 умножить на 10 в четвёртой степени Паскаля.
• Устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 50 g.
• Устойчивость к ударам — до 500 g.
• Устойчивость к акустическим шумам — до 170 дБ.
• Сопротивление изоляции — 5000 МОм.
• Электрическая прочность — 2300 В.
• Ресурс — 500 соединений-расчленений.
• Наработка на отказ — до 175 000 часов при температуре 80 градусов Цельсия.

Условия эксплуатации и надёжность

Розетка рассчитана на эксплуатацию в жёстких условиях: она выдерживает интенсивные вибрационные и ударные нагрузки, повышенную влажность и широкий диапазон температур. Высокое сопротивление изоляции и значительная электрическая прочность обеспечивают безопасность и стабильность работы электрических цепей.

Заявленный ресурс в 500 циклов соединений-расчленений и наработка на отказ до 175 000 часов при температуре 80 градусов Цельсия подтверждают пригодность изделия для длительной эксплуатации в составе ответственных электротехнических систем. Год выпуска товарной позиции в каталоге — 2017.
