Назначение соединителя 2РМТ22КПН10Г1В1В

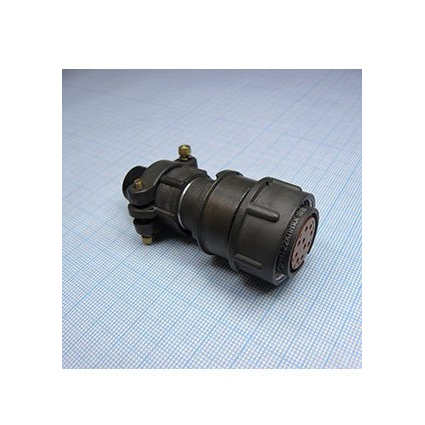

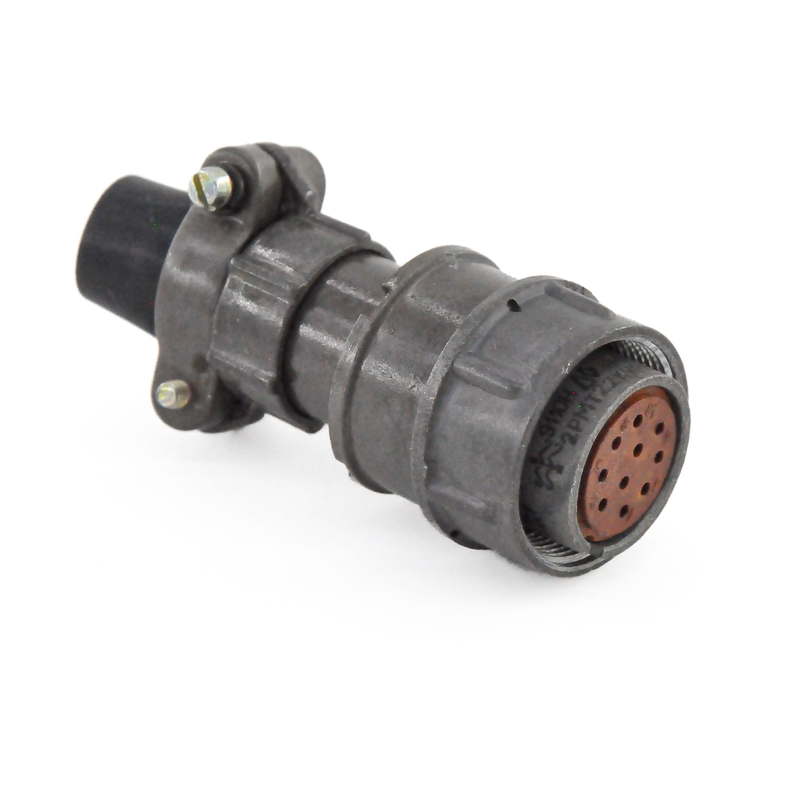

2РМТ22КПН10Г1В1В — это кабельная розетка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока. Розетка применяется там, где требуется стабильная работа при повышенных вибрациях, ударных нагрузках и значительных перепадах температуры. Конструкция рассчитана на внутренний объёмный монтаж, при котором подключение проводников выполняется пайкой или обжимкой.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ22КПН10Г1В1В содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые особенности, заложенные в обозначение.

• Условный размер 22 — типоразмер корпуса соединителя серии 2РМТ.
• К — кабельный корпус, предназначенный для подключения кабеля.
• П — прямой патрубок для ввода кабеля.
• Н — наличие гайки для экранированного кабеля.
• 10 — количество контактов в соединителе.
• Г1 — контакты диаметром 1,0 мм.
• В — покрытие контактов серебром.
• В — всеклиматическое исполнение.

Розетка выполнена негерметичной, с резьбовым соединением и одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает механическую фиксацию. Теплостойкость конструкции достигает 100 °С.

Технические характеристики

Изделие рассчитано на эксплуатацию в жёстких условиях и имеет следующие подтверждённые параметры.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — от 5 до 8 А.
• Суммарная токовая нагрузка на соединитель — до 58 А.
• Рабочая температура — от минус 60 до плюс 100 °С.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Вибрация — диапазон 1–1000 Гц при ускорении 490 м/с².
• Ударные нагрузки — до 5000 м/с².
• Линейные нагрузки — 2000 м/с².
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.

Применение

Соединитель 2РМТ22КПН10Г1В1В востребован в промышленных системах, где предъявляются повышенные требования к надёжности при вибрациях и температурных перепадах. Благодаря всеклиматическому исполнению, серебряному покрытию контактов и стойкости к механическим воздействиям розетка подходит для эксплуатации в составе ответственных электрических цепей. Год выпуска указан в диапазоне 2014–16, артикул изделия — 20358, категория — 2РМТ22. Поставка осуществляется в заводской упаковке.
