Назначение и область применения

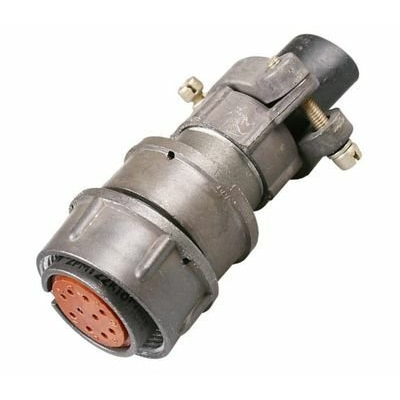

2РМТ22КПН10Г1В1В «5» — это негерметичная кабельная розетка из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для работы в низкочастотных электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Соединитель применяется как часть разъёмного соединения «вилка–розетка» и используется в промышленном, телекоммуникационном и радиоэлектронном оборудовании, где требуется надёжная коммутация без повышенных требований к герметичности.

Разъём востребован в станках, панелях управления, измерительных приборах и другом промышленном оборудовании. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают точное и надёжное соединение с ответной частью, исключая неправильную стыковку и самопроизвольное расчленение при вибрациях и механических нагрузках.

Конструкция и электрические параметры

2РМТ22КПН10Г1В1В «5» представляет собой кабельную розетку с прямым патрубком (обозначение «ПН»). Корпус выполнен из металла, а изолятор — из карболита, что обеспечивает хорошую механическую прочность и термостойкость. Условный размер корпуса «22» соответствует посадочному диаметру, буква «К» указывает на кабельную розетку, контактный диаметр составляет 1,0 мм.

Электрические характеристики изделия:

• количество контактов — 10, все контакты извлекаемые, с возможностью замены;
• максимальный ток на один контакт — не более 7 А;
• суммарный ток по всем контактам — до примерно 58 А;
• рабочее напряжение — до 560 В постоянного или переменного тока;
• максимальное напряжение — порядка 700 В;
• сопротивление изоляции контактов относительно корпуса — не менее 1000 МОм;
• сопротивление рабочих контактов — не более 5 мОм;
• число сочленений-расчленений — порядка 500 циклов.

Эксплуатационные условия

Рабочий диапазон температур окружающей среды для большинства разъёмов серии 2РМТ, включая данную модель, составляет от минус 60 до плюс 100 градусов Цельсия. Это позволяет применять изделие в условиях различного климата и на промышленных объектах с широким диапазоном температурных воздействий.

Разъём рассчитан на регулярное обслуживание и перекоммутации. Извлекаемые контакты упрощают ремонт и замену отдельных элементов без необходимости полной замены соединителя, что особенно важно при эксплуатации в составе стационарного и мобильного оборудования.

Расшифровка маркировки

• 2РМТ — цилиндрический низкочастотный разъём с резьбовым сочленением;
• 22 — условный размер корпуса;
• К — кабельная розетка;
• ПН — прямой патрубок;
• 10 — количество контактов;
• Г1 — вариант конструкции или способ монтажа контактов;
• В1В — климатическое исполнение и вид контактов или покрытий.

Изделие поставляется с приёмкой «5», год выпуска — 91–92. Артикул товара — 40340.
