2РМТ22КПН10Г1В1ЛВ Элекон

Цена: ПОД ЗАКАЗ

В наличии: 799 шт.

2025 1: 799 шт

Производитель: Элекон

Технические характеристики

2РМТ22КПН10Г1В1ЛВ Элекон

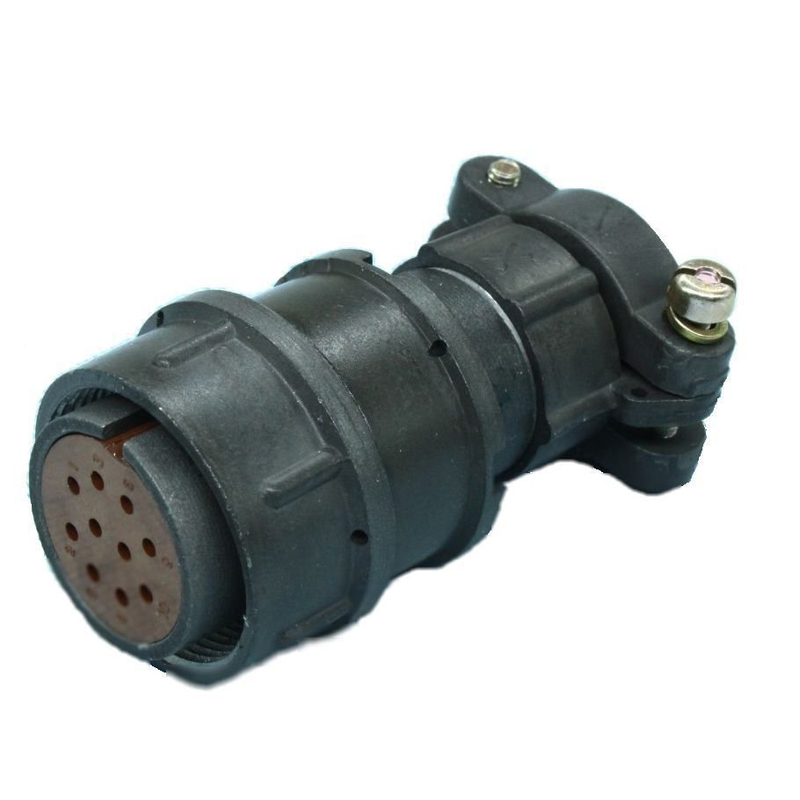

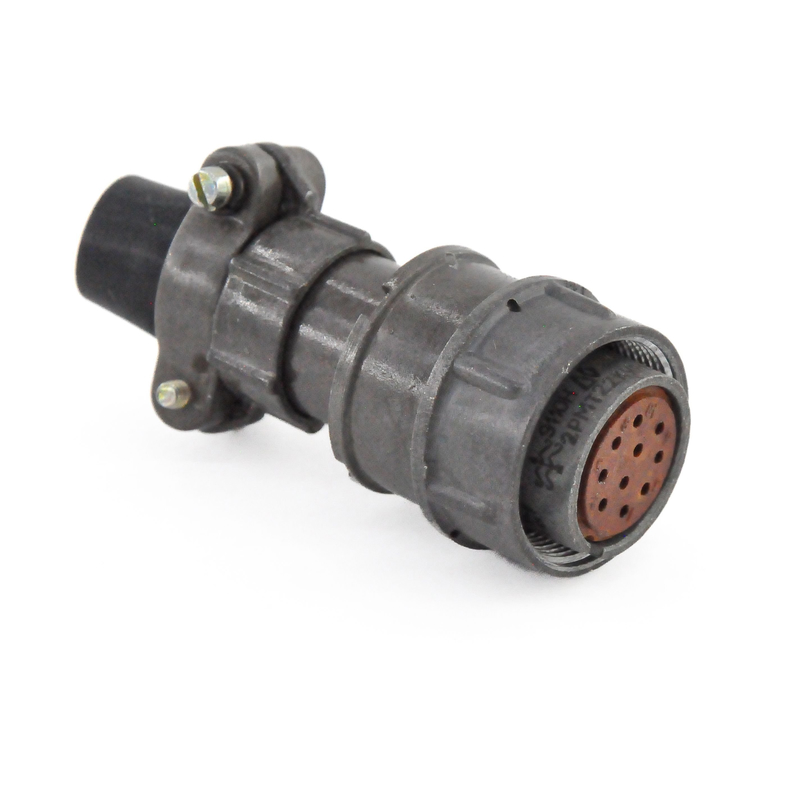

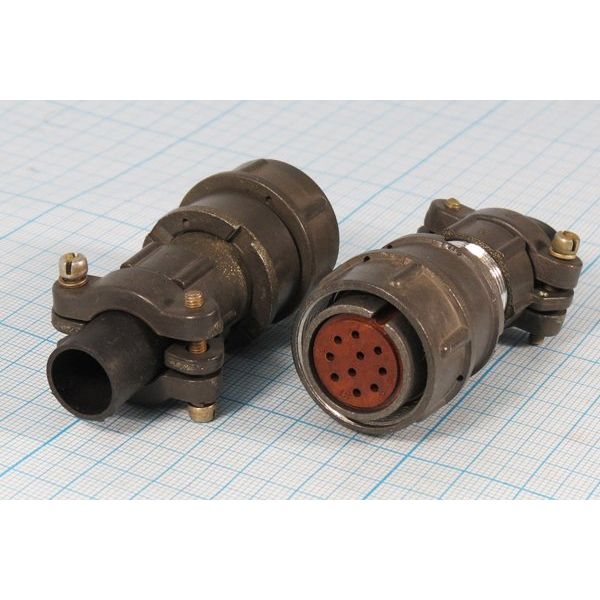

2РМТ22КПН10Г1В1ЛВ — это негерметичный цилиндрический низкочастотный разъём типа «розетка на кабель» серии 2РМТ, производимый ЗАО «Элекон» (Казань). Это изделие относится к ряду отечественных соединителей для применения в электрических цепях постоянного и переменного тока повышенной надёжности.

Основные параметры

Условный размер корпуса: 22 (серия 2РМТ‑22).
Количество контактов: 10.
Напряжение: рабочее до 560 В, максимальное не более 700 В по постоянному и переменному току.
Сопротивление контактов не более 0,005 Ом, что обеспечивает низкие потери и надёжный электрический контакт.

Конструкция и монтаж

Разъём выполнен в виде кабельной розетки (контактная часть — на кабель, где проводники припаиваются или обжимаются к контактам).
Материал корпуса — металл, изолятора — карболит (фенопласт), что придаёт конструкции повышенную механическую и термическую стойкость.
Крепление и сочленение с вилкой — резьбовой корпус с накидной гайкой, характерное для серии 2РМ/2РМТ; обеспечивается надёжное соединение даже при вибрациях и перепадах температур.

Условия эксплуатации

Рабочий диапазон температур обычно составляет примерно от −60 до +100 °C, что позволяет использовать разъём в сложных климатических и промышленных условиях.
Разъём рассчитан на низкочастотные цепи, типичные для управления, питания и сигнализации в промышленном и специальном оборудовании.

Особенности модификации ЛВ

Буквенные индексы «ЛВ» в обозначении указывают на исполнение по ГОСТ/ТУ (метод соединения контактов — «Л» — лужёные, «В» — выполнение по типу Б/кабельной розетки), что задаёт тип пайки контактов и их покрытие. В целом это — стандартная кабельная розетка 2РМТ‑22 на 10 контактов, ориентированная на ремонтопригодность и совместимость с другими изделиями серии 2РМТ.

Описание

Назначение разъёма 2РМТ22КПН10Г1В1ЛВ

Разъём 2РМТ22КПН10Г1В1ЛВ производства ЗАО «Элекон» (Казань) представляет собой негерметичный цилиндрический низкочастотный соединитель типа «розетка на кабель» серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе оборудования повышенной надёжности. Разъём применяется там, где требуется устойчивое соединение при вибрациях, перепадах температур и в условиях сложной промышленной среды. Типовая область применения — цепи управления, питания и сигнализации в промышленном и специальном оборудовании.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения изделия.

Условный размер корпуса: 22 (серия 2РМТ‑22).
Количество контактов: 10.
Рабочее напряжение: до 560 В; максимальное напряжение — не более 700 В по постоянному и переменному току.
Сопротивление контактов: не более 0,005 Ом, что обеспечивает низкие потери и надёжный электрический контакт.
Рабочий диапазон температур: примерно от минус 60 до плюс 100 градусов Цельсия.
Материал корпуса: металл.
Материал изолятора: карболит (фенопласт).

Конструкция и монтаж

Разъём выполнен в виде кабельной розетки: контактная часть рассчитана на присоединение проводников со стороны кабеля. Соединение проводников с контактами выполняется пайкой или обжимом. Металлический корпус совместно с карболитовым изолятором придаёт конструкции повышенную механическую и термическую стойкость.

Сочленение с ответной вилкой осуществляется посредством резьбового корпуса с накидной гайкой, что характерно для серии 2РМ и 2РМТ. Такое решение обеспечивает надёжное соединение даже при вибрациях и перепадах температур, а также удобство обслуживания и ремонта.

Особенности модификации ЛВ и совместимость

Буквенные индексы «ЛВ» в обозначении указывают на исполнение по ГОСТ или ТУ: «Л» определяет метод соединения контактов (лужёные), «В» — выполнение по типу кабельной розетки. Это задаёт тип пайки контактов и их покрытие.

Изделие ориентировано на ремонтопригодность и совместимость с другими изделиями серии 2РМТ, что упрощает замену и комплектование оборудования. Разъём рассчитан на низкочастотные цепи и применяется в промышленном и специальном оборудовании, где важны стабильность контакта и стойкость к внешним воздействиям.

Краткое резюме

2РМТ22КПН10Г1В1ЛВ — стандартная кабельная розетка серии 2РМТ‑22 на 10 контактов с металлическим корпусом и карболитовым изолятором, рассчитанная на рабочее напряжение до 560 В и эксплуатацию в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Артикул: 80219. Производитель: Элекон.
