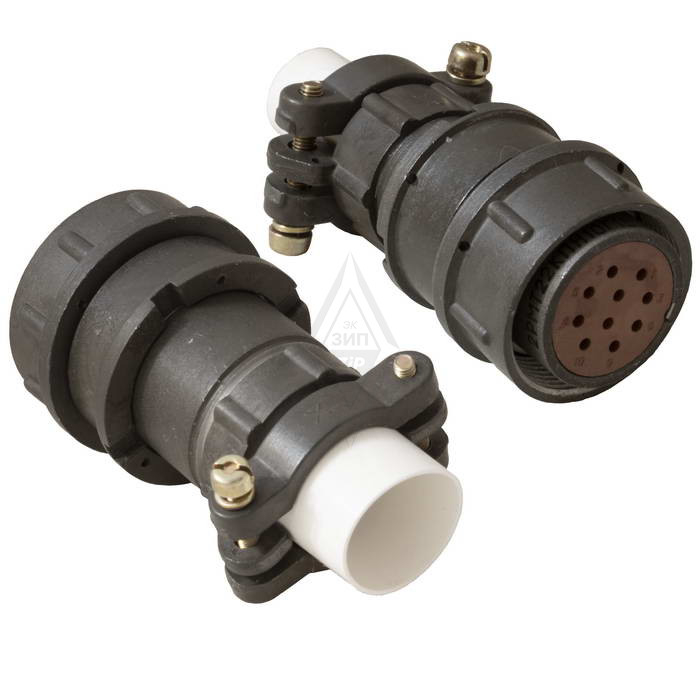

2РМТ22КПН10Г1В1ЛВ — это цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель. Он представляет собой кабельную розетку (Г) с прямым патрубком (П), гайкой для неэкранированного кабеля (Н), 10 контактами, серебряным покрытием (В), теплостойкостью до 100°C, левой ориентацией (Л) и всеклиматическим исполнением (В).

Описание

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Сочленение резьбовое с одношпоночной поляризацией корпусов, монтаж внутренний с пайкой или объемный.

Характеристики

• Рабочее напряжение: До 700 В (постоянного и переменного тока).
• Рабочая частота: До 3 МГц.
• Номинальный ток на контакт: До 5 А.
• Сопротивление контактов: Не более 2.5 мОм (для контактов с серебряным покрытием).
• Сопротивление изоляции: Не менее 5000 МОм (в нормальных климатических условиях).
• Испытательное напряжение (электрическая прочность изоляции): 2000 В (амплитудное значение между контактами и корпусом).
• Рабочая температура: От -60°C до +100°C.
• Относительная влажность: До 98% при температуре до +35°C (при тропикоустойчивом исполнении).
• Атмосферное давление: От 1.3 x 10^-4 Па (1 мм рт.ст.) до 294 кПа (2250 мм рт.ст.).
• Минимальное число сочленений-расчленений: 500 циклов.
• Виброустойчивость: До 5000 Гц с ускорением до 200 м/с².
• Удароустойчивость: Одиночные удары до 500 м/с², многократные удары до 150 м/с².
• Монтаж: Внутренний, пайкой или объемный.
• Покрытие контактов: Серебро.

Применение

Широко используется в электро-, радио- и контрольно-измерительных приборах для соединения экранированных или неэкранированных кабелей. Благодаря своим характеристикам, соединитель 2РМТ22КПН10Г1В1ЛВ находит применение в следующих областях:

• Промышленная автоматика: Для подключения датчиков, исполнительных механизмов и блоков управления в системах промышленного контроля и автоматизации.
• Контрольно-измерительная аппаратура: В лабораторном оборудовании, тестовых стендах и измерительных приборах, где требуется надежная передача аналоговых и низкочастотных цифровых сигналов.
• Электротехнические устройства: В качестве разъемов для подключения питания и сигнальных цепей в различном электрооборудовании общего назначения.
• Транспортные средства: В бортовой аппаратуре железнодорожного, автомобильного и морского транспорта (в негерметичных отсеках), благодаря устойчивости к вибрациям, ударам и широкому диапазону температур.
• Радиоэлектронная аппаратура: В радиостанциях, усилителях и других устройствах, где не требуются высокочастотные или герметичные соединения, но важна надежность и долговечность.

Структура обозначения

• 2РМТ — тип;

• 22 — размер корпуса;

• К — кабельный корпус;

• П — прямой патрубок;

• Н — гайка для неэкранированного кабеля;

• 10 — количество контактов;

• Г — розетка ;

• 1 — схема контактов;

• В — серебро;

• 1 — теплостойкость 100°C;

• Л — левая розетка ;

• В — всеклиматическое.
