Назначение и область применения

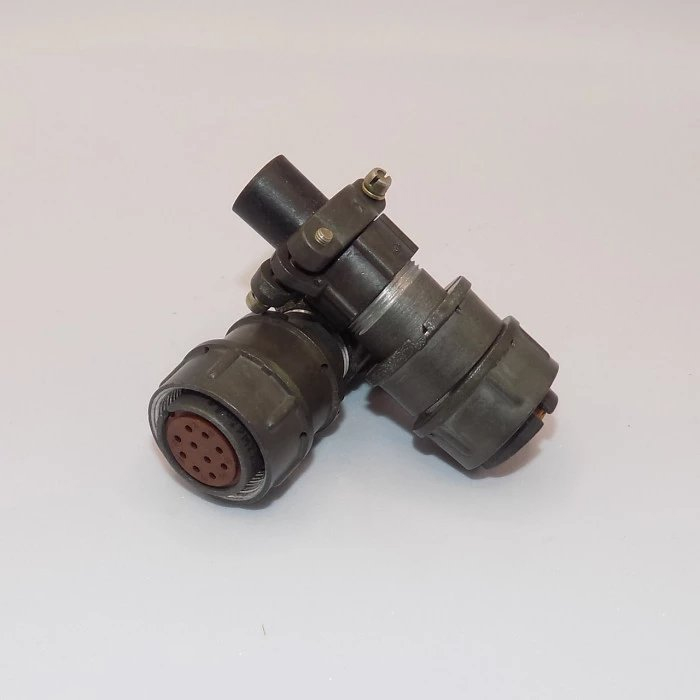

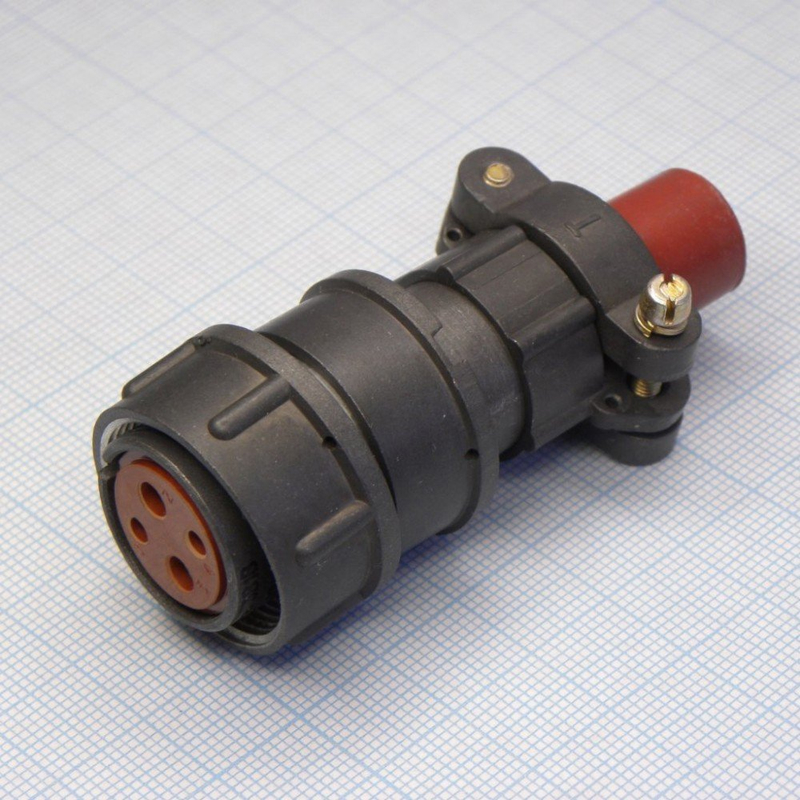

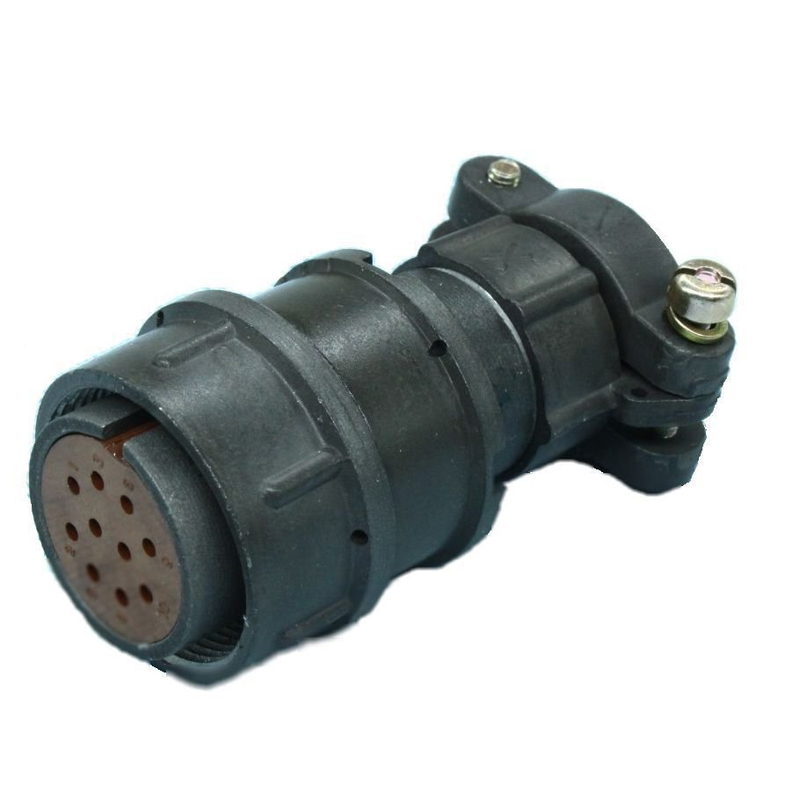

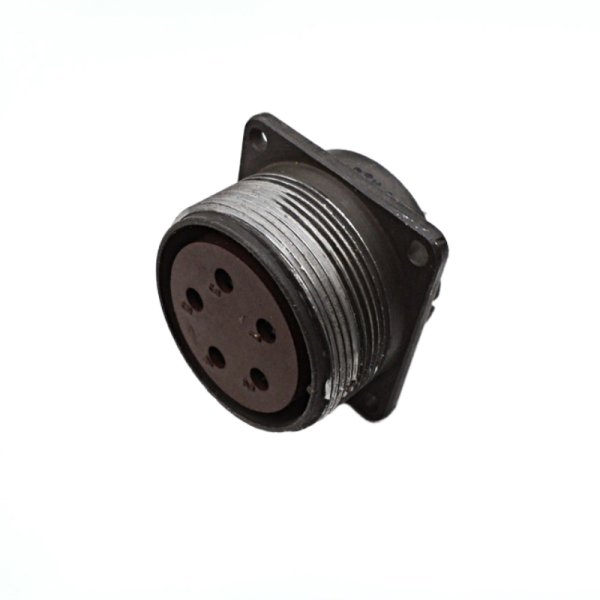

Розетка кабельная 2РМТ22КПН10Г1А1В — это цилиндрический электрический соединитель из серии 2РМТ, предназначенный для подключения кабельных линий в цепях постоянного и переменного тока с частотой до 3 МГц.

Разъем применяется для внутреннего объемного монтажа в электронной аппаратуре, панельных щитах и других устройствах, где требуется надежное разъединяемое соединение цепей питания и сигнальных линий. Ответной частью обычно служит блочная или кабельная вилка 2РМТ той же серии, например 2РМТ22.

Конструкция и тип корпуса

Тип соединителя — 2РМТ, то есть цилиндрический разъем с резьбовым сочленением. В обозначении модели заложены ключевые конструктивные признаки:

• 22 — условный размер корпуса, диаметр посадочного отверстия около 22 мм;
• К — вид корпуса «кабельный»: розетка рассчитана на монтаж в кабеле, а не на печатной плате;
• П — прямой патрубок кабельного ввода;
• Н — исполнение для неэкранированного кабеля.

Корпус изготавливается из изоляционного материала, часто карболита или аналогичного термореактопласта, что обеспечивает достаточную стойкость к внешним воздействующим факторам.

Контакты и электрические параметры

Розетка 2РМТ22КПН10Г1А1В имеет 10 контактов, рассчитанных на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Типичный диаметр контактного стержня составляет порядка 1 мм.

Разъемы серии 2РМТ, как правило, предусмотрены для средних токов и напряжений, применяемых в промышленной и измерительной аппаратуре. Такое исполнение обеспечивает стабильную передачу питания и сигналов в составе ответственных устройств.

Монтаж и сочленение

Соединение выполняется резьбовым сочленением с поляризацией корпусов по шпонке, одношпоночное. Это исключает ошибочное подключение и обеспечивает надежную механическую фиксацию ответных частей.

Кабельный корпус с прямым патрубком упрощает ввод неэкранированного кабеля и его закрепление. Розетка устанавливается в составе кабельной линии и рассчитана на разъединяемое соединение цепей питания и сигнальных линий.

Краткие технические данные

• Наименование: 2РМТ22КПН10Г1А1В Розетка кабельная;
• Артикул: 70168;
• Категория: 2РМТ22;
• Тип соединителя: 2РМТ, цилиндрический, с резьбовым сочленением;
• Количество контактов: 10;
• Частота цепей: до 3 МГц;
• Вид корпуса: кабельный;
• Исполнение кабеля: неэкранированный;
• Поляризация: одношпоночная.

Изделие применяется совместно с ответными частями серии 2РМТ соответствующего типоразмера, что обеспечивает взаимозаменяемость и удобство обслуживания аппаратуры.
