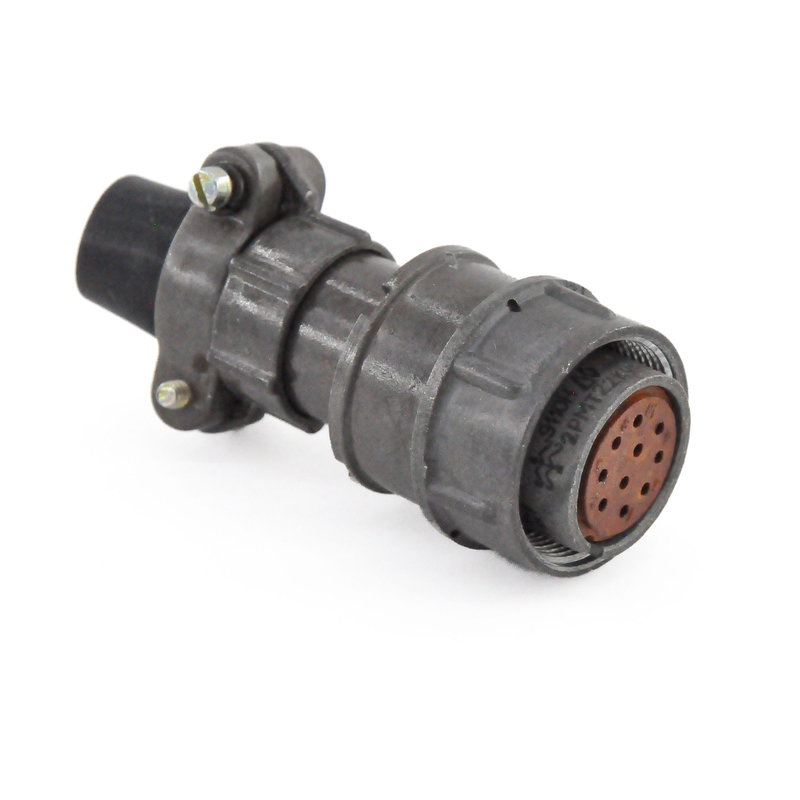

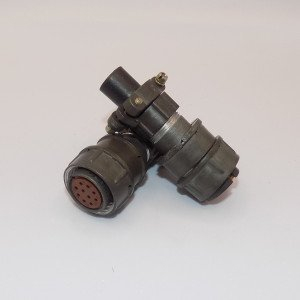

2РМТ22КПН10Г1А1В: кабельный цилиндрический разъём для надёжных электрических соединений

2РМТ22КПН10Г1А1В — кабельная розетка серии 2РМТ, предназначенная для создания разъёмных соединений в цепях постоянного и переменного тока частотой до 3 МГц. Конструкция с резьбовым сочленением, десятью контактами диаметром 1 мм и прямым патрубком подходит для внутреннего объёмного монтажа оборудования, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный электрический контакт.

Конструкция и расшифровка

Разъём относится к цилиндрическим низкочастотным соединителям и выполнен в кабельном корпусе условного размера 22. Он имеет розеточные контакты — гнёзда — и рассчитан на подключение неэкранированного кабеля через прямой патрубок с концевой гайкой. Электрическое присоединение проводов выполняется пайкой; хвостовики контактов допускают подключение проводников сечением 0,5 мм².

Маркировка 2РМТ22КПН10Г1А1В описывает базовые особенности исполнения:

Поляризация корпуса выполнена одношпоночной, что помогает исключить неправильную ориентацию при соединении ответных частей. Резьбовое сочленение удерживает разъём при вибрации и механических нагрузках, а в состыкованном состоянии контакты и места присоединения проводов защищены от пыли.

Ключевые характеристики

Для исполнения с 10 контактами диаметром 1 мм указываются следующие основные параметры:

• Количество контактов: 10.

• Диаметр контактов: 1 мм.

• Исполнение: негерметичное, кабельное, с прямым патрубком.

• Номинальное рабочее напряжение: до 560 В; для серии также приводится значение до 700 В в зависимости от исполнения и условий применения.

• Ток на контакт диаметром 1 мм: до 7 А.

• Максимальная суммарная токовая нагрузка: до 58 А для данной контактной схемы.

• Сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В.

• Ёмкость между контактами: не более 6 пФ.

• Ресурс: не менее 500 циклов сочленения и расчленения.

• Минимальная наработка: 1000 часов.

• Температура эксплуатации: от −60 до +100 °C.

Где применяется 2РМТ22КПН10Г1А1В

Разъём используют в аппаратуре, требующей многоконтактного и разъёмного подключения кабелей: в промышленной автоматике, системах управления, измерительном оборудовании, приборостроении, источниках питания и технологических комплексах. Его задача — объединить до десяти электрических линий в одном компактном интерфейсе и обеспечить возможность быстрого обслуживания или замены подключаемого узла.

Например, 2РМТ22КПН10Г1А1В может использоваться на кабеле, соединяющем выносной датчиковый модуль с блоком управления: отдельные контакты передают питание, сигналы датчиков и управляющие цепи, а резьбовая фиксация снижает риск самопроизвольного разъединения при вибрации.

Что учитывать при подборе

При проектировании соединения важно сопоставить параметры разъёма с конкретной схемой:

• проверить соответствие ответной части серии 2РМТ и контактной формулы;

• убедиться, что число цепей — 10 — достаточно для оборудования;

• учитывать ток на каждый отдельный контакт, а не только суммарную нагрузку;

• выбрать провод с допустимым сечением для пайки к хвостовикам контактов;

• помнить, что исполнение является негерметичным: для работы при прямом воздействии воды, масел или агрессивной среды может потребоваться дополнительная защита узла;

• соблюдать ориентацию при соединении по ключу и полностью затягивать резьбовую накидную гайку.

Благодаря сочетанию 10 контактов, резьбовой фиксации, широкого температурного диапазона и высоких показателей изоляции 2РМТ22КПН10Г1А1В остаётся практичным решением для формирования надёжных кабельных соединений в электротехнической и промышленной аппаратуре.
