Назначение и область применения

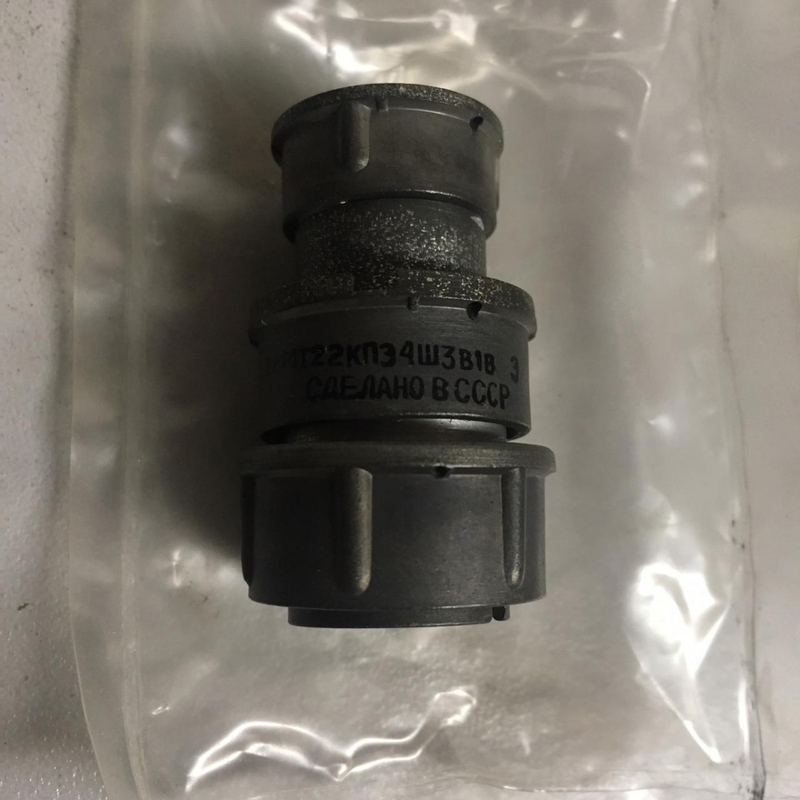

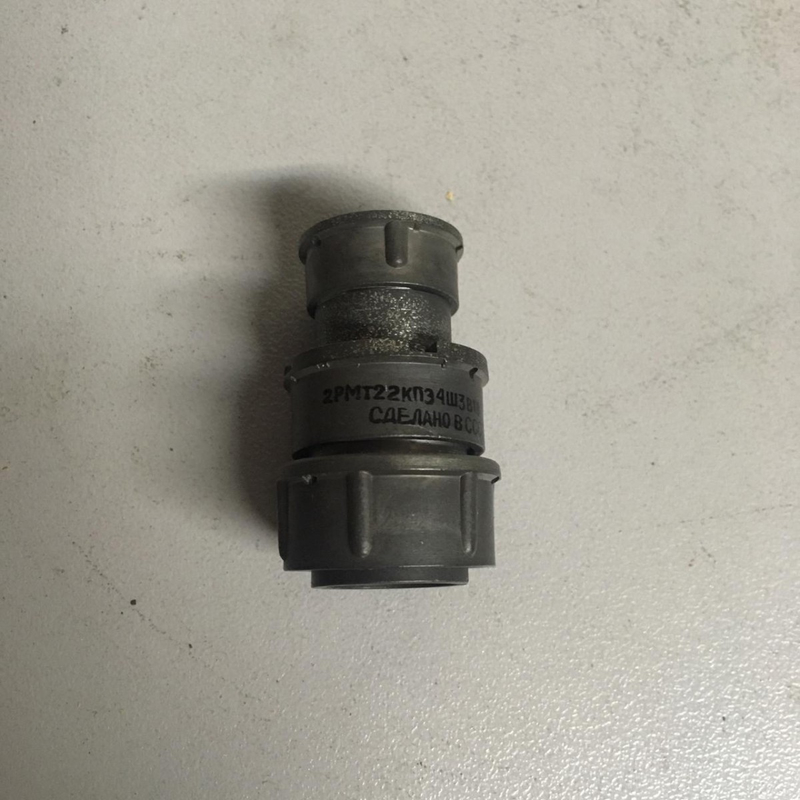

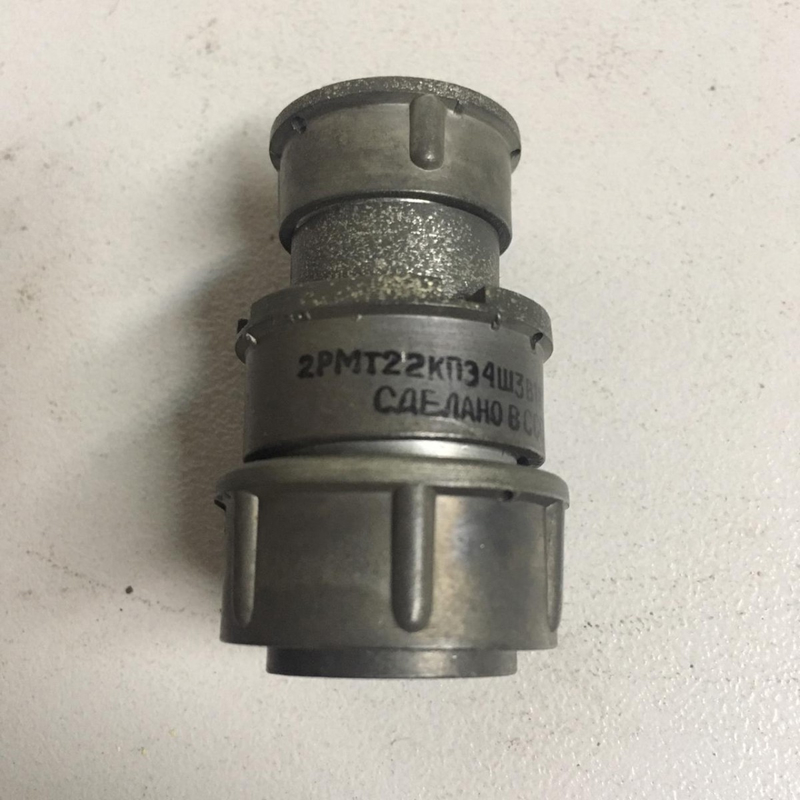

2РМТ22КПЭ4Ш3В1В — это кабельная вилка цилиндрического типа из серии 2РМТ производства завода «Исеть». Изделие предназначено для надежного соединения электрических цепей в промышленных условиях и применяется в электротехнике для приборных и кабельных подключений. Разъем подходит для цепей постоянного и переменного тока с рабочей частотой до 3000 кГц.

Благодаря всеклиматическому исполнению вилка может эксплуатироваться в разных климатических зонах. Конструкция рассчитана на работу с экранированным кабелем и оснащена прямым патрубком, что упрощает монтаж кабельных линий и обеспечивает аккуратную прокладку соединения.

Технические характеристики

Ниже приведены подтвержденные параметры изделия, заявленные для данной модели.

• Тип изделия: кабельная вилка цилиндрического типа серии 2РМТ.
• Количество контактов: 4.
• Рабочее напряжение: 560 В.
• Максимальное напряжение: до 700 В.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Материал корпуса: металл.
• Покрытие контактов: серебро.
• Материал изолятора: карболит.
• Сопротивление изолятора: не менее 1000 МОм.
• Тип поляризации: одношпоночная.
• Тип соединения: резьбовое.
• Минимальная наработка: 1000 часов.
• Количество циклов соединения-расчленения: до 500.
• Исполнение: всеклиматическое.
• Конструкция под кабель: экранированный кабель с прямым патрубком.

Конструктивные особенности

Корпус вилки выполнен из металла, что способствует механической прочности соединения и устойчивости к внешним воздействиям. Контакты имеют серебряное покрытие, которое обеспечивает стабильный электрический контакт и снижает переходное сопротивление в местах соединения.

Изолятор изготовлен из карболита — материала с высокими диэлектрическими свойствами. Сопротивление изолятора составляет не менее 1000 МОм, что подтверждает пригодность изделия для работы в электрических цепях с указанными напряжениями. Одношпоночная поляризация исключает неправильное сочленение ответных частей, а резьбовое соединение обеспечивает надежную фиксацию вилки и ответной розетки.

Прямой патрубок рассчитан на подключение экранированного кабеля. Такая конструкция применяется там, где требуется защита сигнальных и питающих цепей от электромагнитных помех.

Условия эксплуатации и ресурс

Вилка рассчитана на эксплуатацию в диапазоне температур от минус 60 °C до плюс 100 °C, что позволяет использовать ее в составе оборудования, работающего в условиях как низких, так и повышенных температур. Рабочее напряжение составляет 560 В, а максимальное значение достигает 700 В.

Заявленный ресурс изделия включает минимальную наработку 1000 часов и до 500 циклов соединения и расчленения. Эти показатели определяют область применения разъема: приборные и кабельные подключения, где требуется периодическое сочленение и разъединение цепи без потери рабочих характеристик.

Серия 2РМТ и исполнение данной модели ориентированы на использование в промышленной электротехнике. Вилка подходит для монтажа в составе кабельных сборок, приборных блоков и другого оборудования, где необходимы цилиндрические разъемы с металлическим корпусом, серебряными контактами и резьбовым креплением.

Краткое резюме

2РМТ22КПЭ4Ш3В1В производства завода «Исеть» — это четырехконтактная кабельная вилка с металлическим корпусом, серебряным покрытием контактов, карболитовым изолятором и одношпоночной поляризацией. Она рассчитана на рабочее напряжение 560 В, максимальное напряжение до 700 В, температуры от минус 60 °C до плюс 100 °C, наработку не менее 1000 часов и до 500 циклов сочленения. Изделие предназначено для надежного соединения электрических цепей в промышленных условиях, в том числе для подключения экранированного кабеля через прямой патрубок.
