Назначение соединителя 2РМТ22КПЭ4Ш3В1В

Соединитель 2РМТ22КПЭ4Ш3В1В производства АО «Завод Элекон» (Россия) представляет собой цилиндрический низкочастотный разъём вилочного типа серии 2РМТ. Изделие предназначено для создания разъёмного соединения проводов и кабелей в электрических цепях постоянного и переменного тока, в том числе с частотой до 3 мегагерц.

Основное назначение — обеспечение надёжного электрического контакта в радиоэлектронной аппаратуре, системах автоматики, промышленном оборудовании и других устройствах, где требуется коммутация низкочастотных цепей с возможностью многократного сочленения и расчленения.

Конструктивные особенности

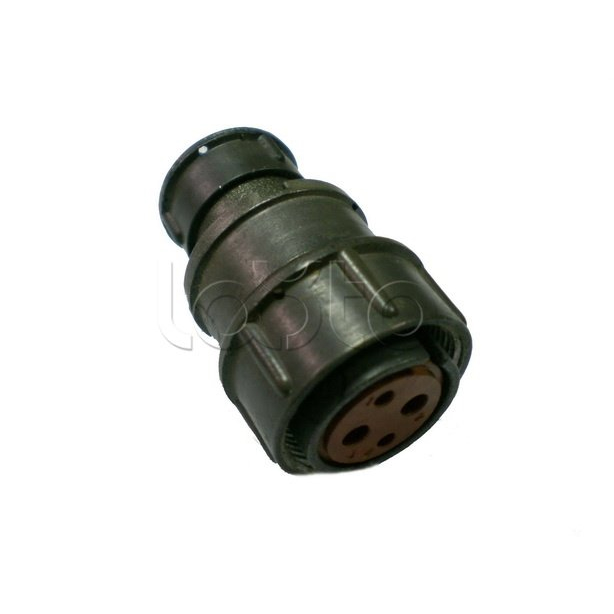

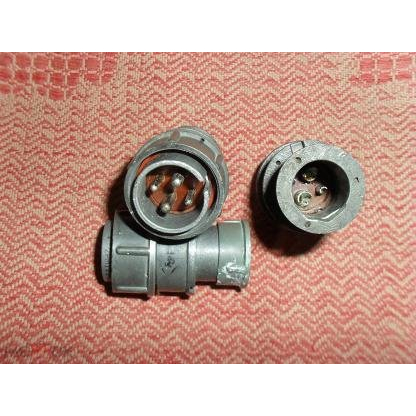

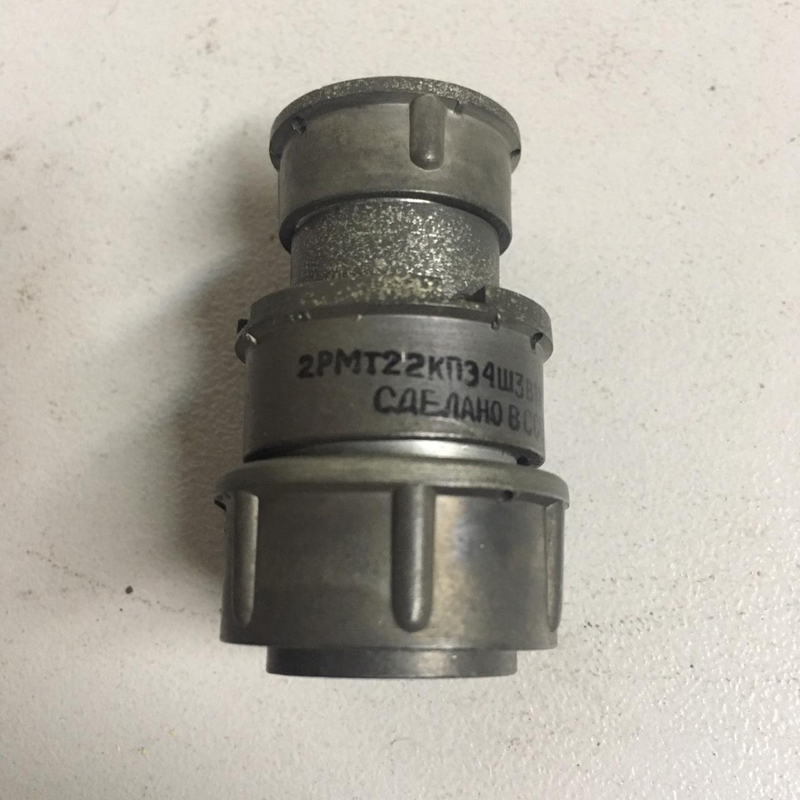

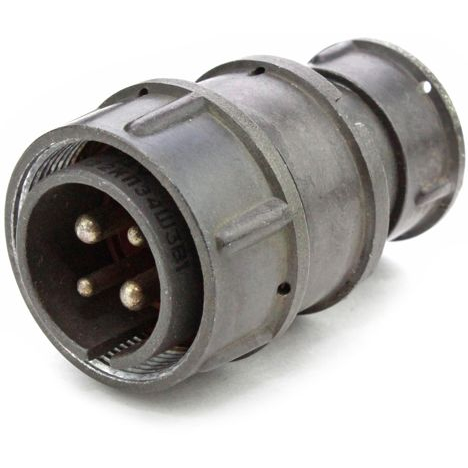

Разъём 2РМТ22КПЭ4Ш3В1В выполнен в виде кабельной вилки с металлическим корпусом и изолятором из карболита. Такое исполнение обеспечивает механическую прочность и устойчивость к внешним воздействиям при эксплуатации.

Буквенный индекс в обозначении указывает на наличие прямого патрубка: изделие относится к кабельной присоединяемой части, то есть предназначено для монтажа на кабель. Разъём относится к типу негерметичных и рассчитан на эксплуатацию в умеренных климатических условиях, как правило, в исполнении УХЛ2 по ГОСТ 15150-69.

Электрические параметры

• Рабочее напряжение — до 560 В постоянного или переменного тока; максимальное напряжение, как правило, не превышает 700 В.
• Максимальный ток для контактов диаметром 2,0 мм — до 18 А.
• Максимальный ток для контактов диаметром 3,0 мм — до 32 А.
• Суммарный рабочий ток для четырёх контактов — до 80 А.
• Сопротивление контактов невелико и составляет доли ома.
• Сопротивление изоляции — не менее нескольких тысяч мегаом.
• Контакты, как правило, имеют серебряное покрытие, улучшающее проводимость и устойчивость к окислению.

Условия эксплуатации и применение

Рабочий диапазон температур для изделий серии 2РМТ обычно составляет примерно от минус 60 °C до плюс 100 °C, что позволяет применять разъём в широком спектре температурных условий.

Благодаря совокупности характеристик соединитель 2РМТ22КПЭ4Ш3В1В востребован при сборке кабельных сборок и жгутов, в блоках питания, пультах управления, измерительной и промышленной электронике. Изделие подходит для участков, где требуется частая коммутация цепей и стабильность переходного сопротивления.

Артикул изделия — 50274, категория — 2РМТ22, год выпуска — 2017.
