Назначение и область применения

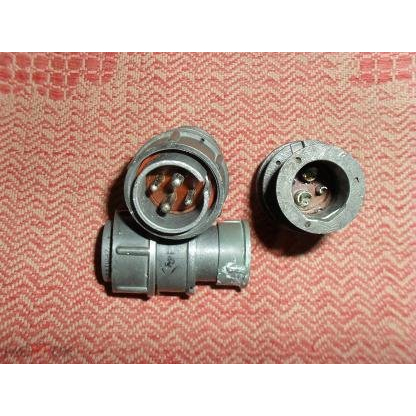

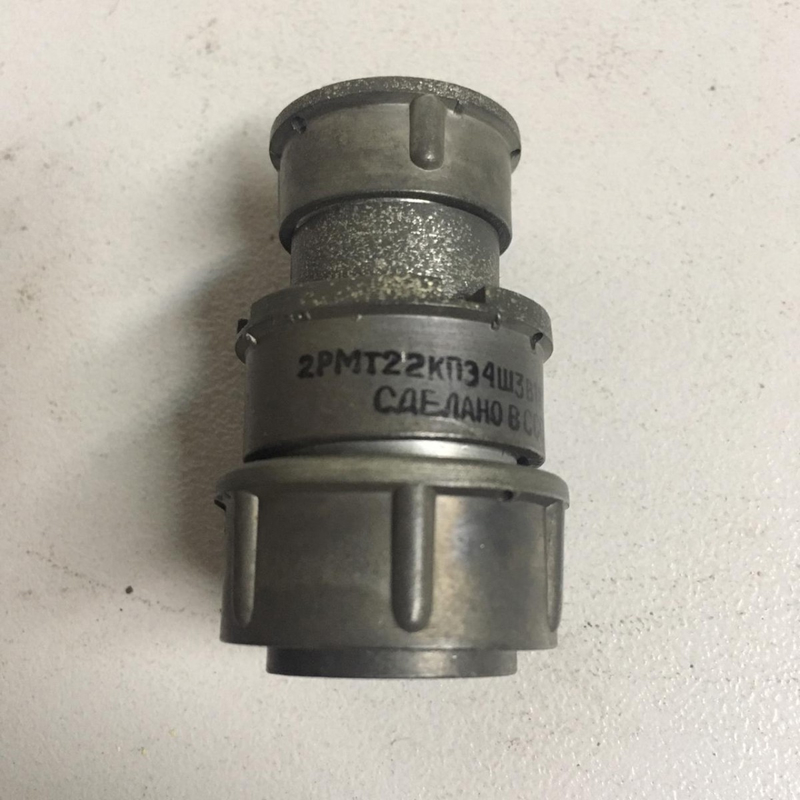

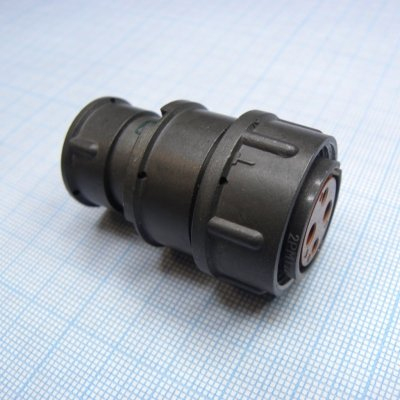

2РМТ22КПЭ4Ш3В1В — это кабельная вилка производства завода «Элекон», относящаяся к серии цилиндрических соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения кабельных линий с оборудованием в промышленных системах, где предъявляются повышенные требования к виброустойчивости и герметичности.

Соединитель применяется в тех случаях, когда необходима стабильная передача сигнала и питания в условиях воздействия внешних факторов: вибрации, перепадов температуры, повышенной влажности. Благодаря всеклиматическому исполнению вилка подходит для эксплуатации в различных климатических зонах.

Конструктивные особенности и материалы

Корпус вилки выполнен из металла, что обеспечивает механическую прочность и экранирующие свойства. Изолятор изготовлен из карболита — материала с высокими диэлектрическими характеристиками. Сопротивление изоляции составляет не менее 1000 МОм, что гарантирует безопасность и надёжность работы в электрических цепях.

Контакты имеют серебряное покрытие, которое снижает переходное сопротивление и повышает коррозионную стойкость. Теплостойкость изделия достигает 100°C. Модель оснащена 4 контактами, монтаж внутренний. Конструкция включает гайку Э для экранированного кабеля и отличается объемной компоновкой.

Технические характеристики

• Количество контактов: 4
• Рабочее напряжение: не более 560 В
• Максимальная токовая нагрузка для контактов диаметром 2 мм: до 18 А
• Сопротивление изоляции: не менее 1000 МОм
• Частотный диапазон: до 3 МГц
• Теплостойкость: до 100°C
• Покрытие контактов: серебро
• Материал корпуса: металл
• Материал изолятора: карболит
• Исполнение: всеклиматическое
• Тип монтажа: внутренний, с гайкой Э для экранированного кабеля

Применение и эксплуатационные преимущества

Вилка 2РМТ22КПЭ4Ш3В1В используется в промышленных системах, где требуется надёжное соединение с высокой виброустойчивостью и герметичностью. Объемная компоновка и металлический корпус обеспечивают устойчивость к механическим воздействиям, а серебряное покрытие контактов — стабильность электрических параметров на протяжении всего срока службы.

Всеклиматическое исполнение позволяет применять изделие в различных условиях окружающей среды. Благодаря сочетанию высокой токовой нагрузки, широкого диапазона рабочих напряжений и низкого сопротивления изоляции соединитель подходит для ответственных участков электрических цепей, где недопустимы перебои в передаче сигнала или питания.

Изделие произведено заводом «Элекон» и соответствует серии цилиндрических соединителей 2РМТ, зарекомендовавшей себя в промышленной эксплуатации. Артикул товара — 3504, категория — 2РМТ22.
