Назначение

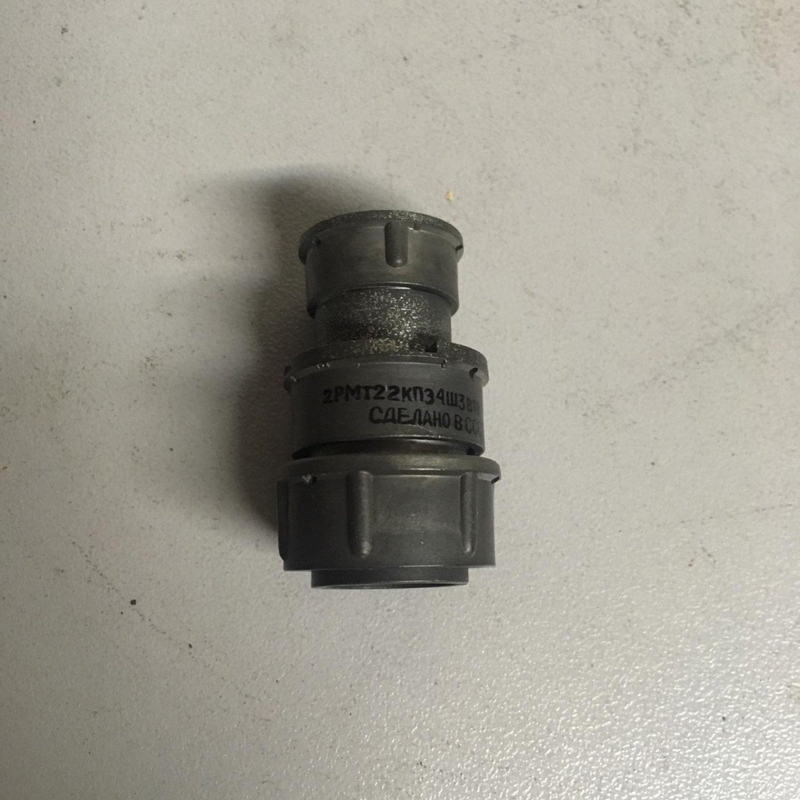

2РМТ22КПЭ4Ш3В1В — это вилка кабельного типа из серии цилиндрических низкочастотных негерметичных соединителей 2РМТ. Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Соединители серии 2РМТ применяются для коммутации электрических цепей в промышленном оборудовании и рассчитаны на внутренний и наружный монтаж в климатическом исполнении УХЛ. Вилка образует разъёмное соединение в паре с розеткой соответствующего типоразмера.

Конструкция и исполнение

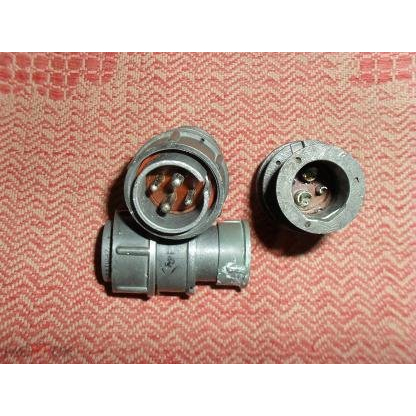

Соединитель имеет условный размер корпуса 22 и прямой патрубок. Конструкция включает гайку для экранированного кабеля, что позволяет применять изделие с кабелем, имеющим экранирующую оплётку. Материал изолятора — карбид. Контактная группа состоит из 4 контактов с серебряным покрытием.

Серия 2РМТ относится к негерметичным соединителям: изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако допускает эксплуатацию при наружном монтаже в климатическом исполнении УХЛ.

Технические характеристики

• Условный размер корпуса: 22.
• Тип корпуса: прямой патрубок, кабельное исполнение.
• Количество контактов: 4, покрытие — серебро.
• Максимальный ток на контакт: от 5 до 8 А в зависимости от диаметра контакта — например, при диаметре 1,0 мм.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: до 500 циклов.

Применение

Вилка 2РМТ22КПЭ4Ш3В1В применяется в составе разъёмных соединений промышленного оборудования, где требуется передача сигналов и питающих напряжений постоянного или переменного тока в указанных пределах по частоте и напряжению. Исполнение с гайкой для экранированного кабеля делает изделие пригодным для цепей, чувствительных к электромагнитным помехам.

Соединитель работает в паре с розеткой соответствующего типоразмера серии 2РМТ. Блочное или кабельное исполнение ответной части выбирается исходя из компоновки оборудования и способа прокладки кабеля.

Условия эксплуатации

Климатическое исполнение УХЛ допускает внутренний и наружный монтаж. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия обеспечивает работоспособность изделия как в неотапливаемых помещениях, так и на открытом воздухе в умеренных и холодных климатических зонах.

Ресурс по числу сочленений-расчленений составляет до 500 циклов, наработка — не менее 1000 часов. Эти параметры определяют изделие как элемент, рассчитанный на периодическую коммутацию, а не на постоянные частые переподключения.
