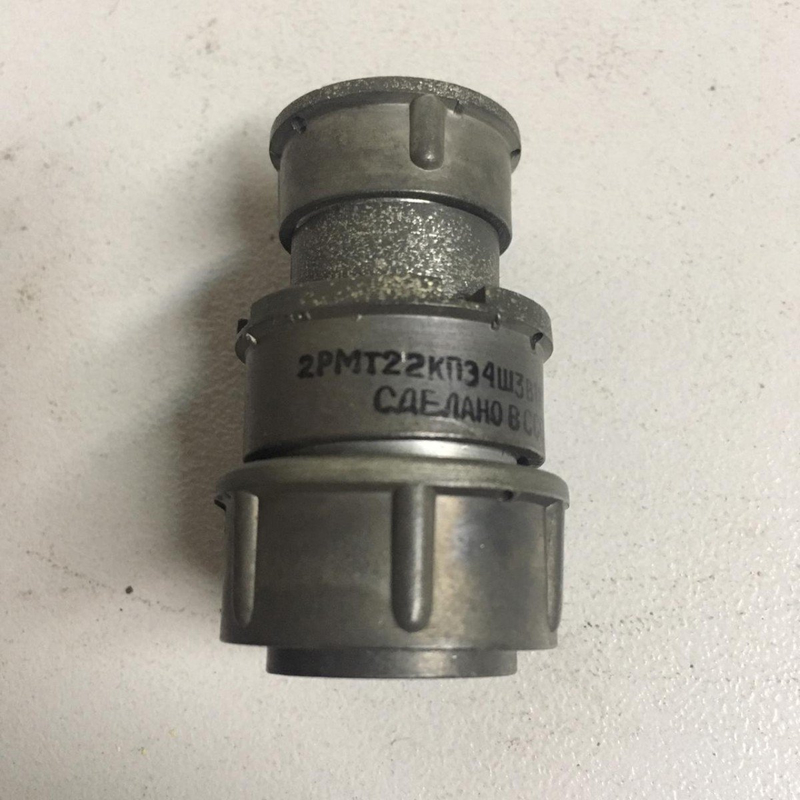

2РМТ22КПЭ4Ш3В1В: кабельный цилиндрический разъём для силовых и сигнальных цепей

Разъём 2РМТ22КПЭ4Ш3В1В представляет собой низкочастотную кабельную вилку цилиндрического типа из серии 2РМТ. Конструкция рассчитана на создание надёжного разъёмного соединения в цепях постоянного и переменного тока, включая оборудование с частотой сигнала до 3 МГц.

Расшифровка маркировки

Маркировка 2РМТ22КПЭ4Ш3В1В отражает исполнение и конструктивные особенности изделия:

Разъём имеет четыре штыревых контакта: два диаметром 2 мм и два диаметром 3 мм. Такое сочетание позволяет использовать одну соединительную пару для цепей с разной токовой нагрузкой.

Основные характеристики

Для исполнения 2РМТ22КПЭ4Ш3В1В характерны следующие электрические параметры:

• Количество контактов — 4.

• Контакты диаметром 2 мм — два; допустимая нагрузка на каждый контакт до 18 А.

• Контакты диаметром 3 мм — два; допустимая нагрузка на каждый контакт до 32 А.

• Максимальная суммарная токовая нагрузка на соединитель — до 80 А.

• Рабочее напряжение — в пределах 560–700 В в зависимости от условий применения и исполнения.

• Переходное сопротивление контактов диаметром 2 мм — не более 1,6 мОм.

• Переходное сопротивление контактов диаметром 3 мм — не более 0,8 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Электрическая ёмкость между контактами — не более 6 пФ.

• Число сочленений и расчленений — до 500 циклов.

• Минимальная наработка — от 1000 часов.

• Температурный диапазон эксплуатации — ориентировочно от −60 °C до +100 °C.

Конструкция и особенности

Кабельная вилка выполнена в металлическом корпусе с прямым патрубком. Патрубок с гайкой типа «Э» предназначен для присоединения экранированного кабеля: это помогает организовать экранирование линии и снизить влияние электромагнитных помех в чувствительных цепях. Контакты имеют серебряное покрытие, способствующее стабильному электрическому контакту и снижению переходного сопротивления.

Соединение с ответной частью выполняется резьбовым способом. Резьбовая фиксация защищает разъём от самопроизвольного рассоединения при вибрации, перемещении кабеля или работе оборудования в сложных производственных условиях.

Где применяется 2РМТ22КПЭ4Ш3В1В

Разъём 2РМТ22КПЭ4Ш3В1В используют для внутреннего объёмного монтажа в электротехническом, промышленном, измерительном и специальном оборудовании. Он подходит для подключения силовых цепей, питания отдельных узлов, цепей управления и комбинированных кабельных линий, где одновременно необходимы контакты с разной допустимой нагрузкой.

Типовой пример применения — соединение кабеля питания и управления с приборной частью оборудования: два контакта увеличенного диаметра могут использоваться для более нагруженной цепи, а два контакта диаметром 2 мм — для вспомогательных цепей, сигналов или менее мощных линий. Конкретное назначение контактов следует определять по электрической схеме устройства и документации на сопрягаемую часть разъёма.

При подборе ответного соединителя важно учитывать серию 2РМТ, размер корпуса 22, контактную формулу «4Ш3», тип ответных гнездовых контактов и требуемое кабельное либо приборное исполнение.
