Назначение и область применения

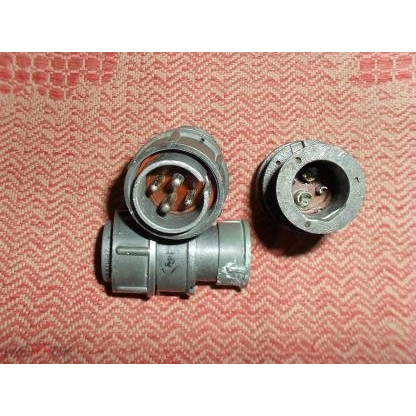

Кабельная вилка 2РМТ22КПЭ4Ш3В1В «5» представляет собой цилиндрический низкочастотный негерметичный соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Соединитель применяется в промышленном оборудовании, системах автоматизации и электротехнических установках, где требуется надёжное разъёмное соединение экранированных кабелей.

Благодаря конструкции с прямым патрубком и гайкой для крепления экранированного кабеля вилка обеспечивает стабильный электрический контакт и защиту места соединения от механических воздействий. Изделие рассчитано на длительную эксплуатацию в составе ответственных узлов аппаратуры, включая климатическое оборудование и системы вентиляции.

Основные технические характеристики

Соединитель выполнен в корпусе условного размера 22 мм и оснащён четырьмя контактами с серебряным покрытием. Контактная группа имеет комбинированный состав: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такое сочетание обеспечивает универсальность подключения различных цепей в рамках одного соединителя.

Ключевые электрические параметры изделия:

• Сопротивление контактов диаметром 2 мм — не более 1,6 мОм.
• Сопротивление контактов диаметром 3 мм — не более 0,8 мОм.
• Ёмкость между соседними контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм, что обеспечивает стабильную работу цепей с низкими токами утечки.

Контакты являются извлекаемыми и фиксируются резьбовым способом, что упрощает монтаж, замену и обслуживание соединителя в процессе эксплуатации.

Конструктивные особенности

Вилка состоит из металлического корпуса, изолятора и четырёх контактов. Прямой патрубок с гайкой предназначен для надёжного крепления экранированного кабеля, что особенно важно при работе в условиях вибраций и подвижных соединений. Одношпоночная поляризация исключает неправильное сочленение с ответной частью, предотвращая повреждение контактов при подключении.

Соединитель имеет пылезащищённое исполнение в сочленённом состоянии, что допускает его применение в помещениях с повышенным содержанием пыли, а также для наружного монтажа при использовании соответствующего климатического исполнения УХЛ или тропикоустойчивого варианта.

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. При этом допустимый перегрев контактов может достигать плюс 180 градусов Цельсия, что подтверждает устойчивость соединителя к значительным тепловым нагрузкам в процессе работы.

Ресурсные показатели соединителя:

• Количество циклов сочленения и расчленения — не менее 500.
• Наработка на отказ — не менее 1000 часов.

Указанные характеристики гарантируют стабильную работу вилки в составе промышленного оборудования на протяжении длительного периода эксплуатации при соблюдении установленных режимов.

Применение и монтаж

Вилка 2РМТ22КПЭ4Ш3В1В «5» применяется для построения разъёмных соединений в силовых и сигнальных цепях промышленной электроники, систем управления и контроля. Благодаря экранированному кабельному вводу обеспечивается защита передаваемых сигналов от внешних электромагнитных помех, что особенно актуально при работе с низковольтными цепями управления.

Категория изделия — 2РМТ22, приёмка «5», год выпуска — 2004. Покрытие контактов серебром обеспечивает низкое переходное сопротивление и устойчивость к окислению, что положительно сказывается на стабильности электрических параметров в течение всего срока службы соединителя.
