Назначение соединителя 2РМТ22КПЭ4Ш3В1В

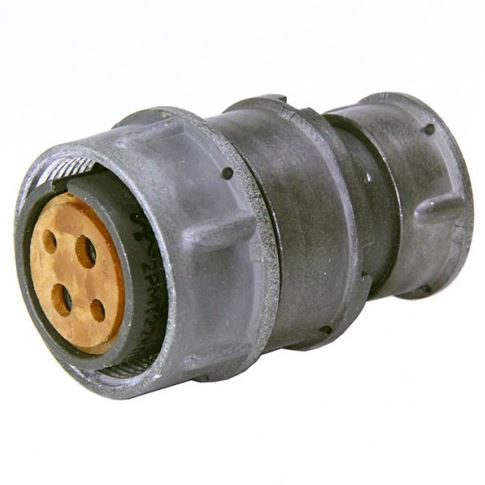

Соединитель 2РМТ22КПЭ4Ш3В1В производства Элекон представляет собой кабельную вилку, предназначенную для подключения и отключения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в электро- и радиоаппаратуре различного назначения, включая специальную и общую технику. Конструкция рассчитана на эксплуатацию при напряжении от 560 до 700 В в зависимости от типономинала.

Данный соединитель относится к категории 2РМТ22 и выпускался в период до 2010 года. Он обеспечивает надёжную коммутацию цепей в составе кабельных сборок, где требуется экранированное подключение и стойкость к климатическим воздействиям.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМТ22КПЭ4Ш3В1В содержит полную информацию о конструктивном исполнении изделия. Ниже приведены подтверждённые особенности корпуса, патрубка и контактной системы.

• Условный размер корпуса — 22.
• Вид корпуса — кабельный (К).
• Вид патрубка — прямой (П).
• Вид гайки патрубка — для экранированного кабеля (Э).
• Количество контактов — 4.
• Сочетание контактов — контакты диаметром 2,0 мм и диаметром 3,0 мм.
• Покрытие контактов — серебро (В).
• Теплостойкость — до 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое (В).

Прямой патрубок с гайкой для экранированного кабеля позволяет выполнить монтаж с сохранением экранирующей оплётки, что важно для снижения помех в цепях с частотой до 3 МГц. Кабельное исполнение корпуса предназначено для оконцевания проводов и кабелей.

Технические параметры и электрические характеристики

Электрические и эксплуатационные параметры соединителя определяют области его применения. Ниже перечислены подтверждённые значения, указанные для данного изделия.

• Максимальная токовая нагрузка на контакты диаметром 2 мм — 18 А.
• Максимальная токовая нагрузка на контакты диаметром 3 мм — 32 А.
• Суммарная нагрузка на соединитель — 80 А.
• Сопротивление контактов диаметром 2 мм — не более 1,6 мОм.
• Сопротивление контактов диаметром 3 мм — не более 0,8 мОм.
• Минимальная наработка — не менее 1000 часов.
• Количество сочленений-расчленений — до 500 раз.
• Гарантийный срок хранения — не менее 15 лет.

Низкое переходное сопротивление контактов обеспечивает стабильную передачу тока с минимальными потерями. Серебряное покрытие контактных элементов дополнительно снижает сопротивление и повышает надёжность электрического соединения при частых коммутациях.

Применение и условия эксплуатации

Соединитель 2РМТ22КПЭ4Ш3В1В применяется для подключения и отключения электрических цепей в различных видах электро- и радиоаппаратуры. Всеклиматическое исполнение позволяет использовать изделие в широком диапазоне условий окружающей среды. Теплостойкость до 100 градусов Цельсия даёт возможность эксплуатировать соединитель в нагревающихся узлах аппаратуры.

Благодаря сочетанию контактов двух типоразмеров, изделие подходит для цепей как с повышенным током нагрузки, так и с сигнальными линиями. Ресурс до 500 сочленений-расчленений и минимальная наработка не менее 1000 часов обеспечивают длительную работу в составе стационарного и переносного оборудования. Гарантийный срок хранения не менее 15 лет подтверждает высокую стойкость материалов и покрытий к старению при соблюдении условий хранения.
