Назначение соединителя 2РМТ22КПЭ4Ш3В1В

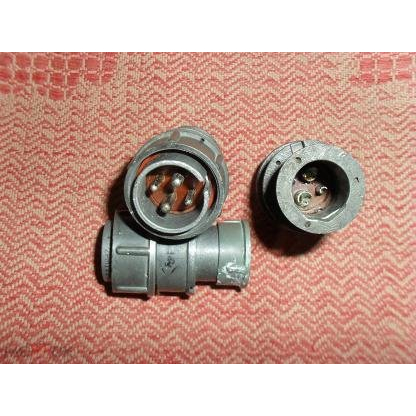

2РМТ22КПЭ4Ш3В1В — это вилка кабельная цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в радиоэлектронной аппаратуре, приборостроении, авиационной, космической и военной технике, а также в промышленном оборудовании общего назначения. Кабельное исполнение вилки позволяет подключать её к экранированному кабелю и использовать в составе подвижных и стационарных электроустановок.

Конструкция и материалы

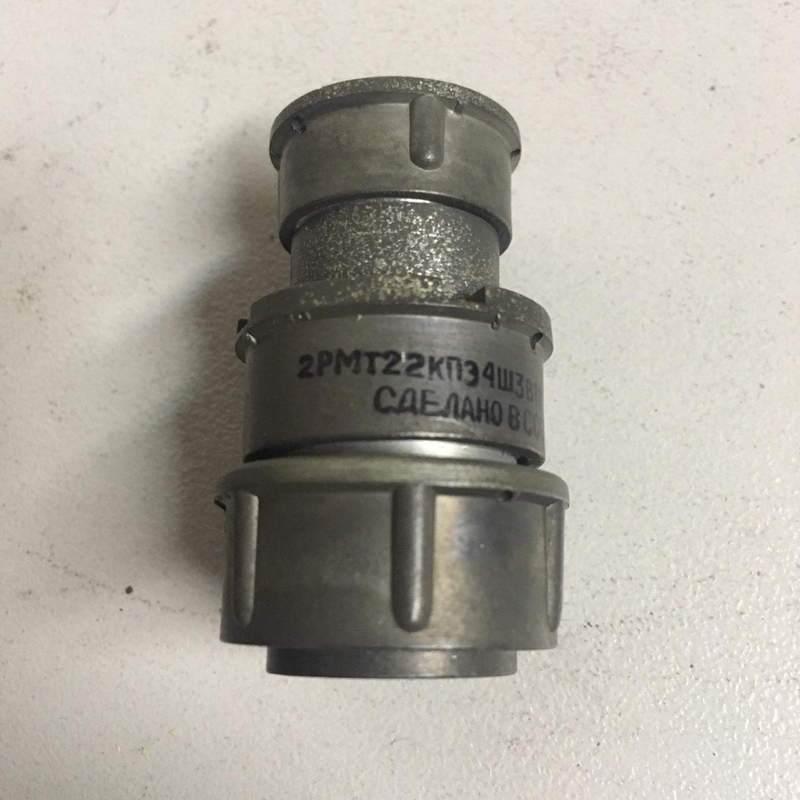

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидированием, что придаёт ему серый цвет и защищает от коррозии. Диаметр корпуса составляет 29 мм, высота — 48 мм. Накидная гайка имеет резьбу M24 на 1 мм. Контактная система включает 4 контакта: 2 штуки диаметром 2 мм и 2 штуки диаметром 3 мм. Контакты выполнены из латуни ЛС59-1 с серебряным покрытием, монтаж — пайкой, внутренний объёмный. Изолятор изготовлен из карболита коричневого цвета.

Патрубок прямой типа П с гайкой Э предназначен для экранированного кабеля. Поляризация одношпоночная — это исключает неправильное сочленение ответных частей. Конструкция рассчитана на многократное сочленение и расчленение.

Технические характеристики

• Номинальное напряжение: до 560 В амплитудного значения переменного тока.
• Рабочий ток: до 5 А для контактов диаметром 2 мм, до 10 А для контактов диаметром 3 мм.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 2 мм, не более 1,5 мОм для контактов диаметром 3 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Количество циклов сочленения-расчленения: 500.
• Виброустойчивость: до 2000 Гц при ускорении до 200 м/с².
• Ударопрочность при многократных ударах: до 1000 м/с².
• Минимальная наработка: 10000 часов.
• Срок сохраняемости: 15 лет.

Условия эксплуатации

Соединитель имеет климатическое исполнение В2.1. Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Допускается влажность 98 процентов при температуре плюс 25 градусов Цельсия. Рабочее давление — от 133,32 умноженное на 10 в минус двенадцатой степени до 50,6 умноженное на 10 в четвёртой степени Паскаля. Такие параметры делают вилку пригодной для жёстких условий эксплуатации, включая высотные и наземные объекты.

Применение

Благодаря сочетанию прочного алюминиевого корпуса, серебряных контактов и широкого температурного диапазона, 2РМТ22КПЭ4Ш3В1В востребована в бортовых системах, измерительной технике и промышленных шкафах управления. Экранированный кабельный ввод и одношпоночная поляризация упрощают монтаж и повышают надёжность соединения в условиях вибрации и ударных нагрузок. Изделие выпускалось заводом «Элекон» в различные годы, включая партии 2010 года и более поздние.
