Назначение соединителя

Соединитель 2РМТ22КПЭ4Ш3В1В «5» (артикул 3505) относится к категории цилиндрических низкочастотных электрических соединителей тропикоустойчивого типа с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Основное назначение — надёжное соединение и разъединение электрических цепей, в том числе проводов, кабелей, а также узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Благодаря всеклиматическому исполнению соединитель применяется в условиях повышенной влажности, тропического климата и при воздействии широкого спектра механических нагрузок.

Конструкция и расшифровка обозначения

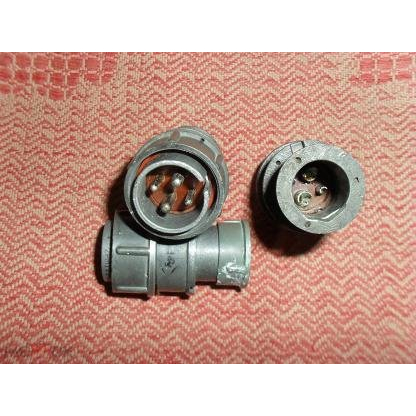

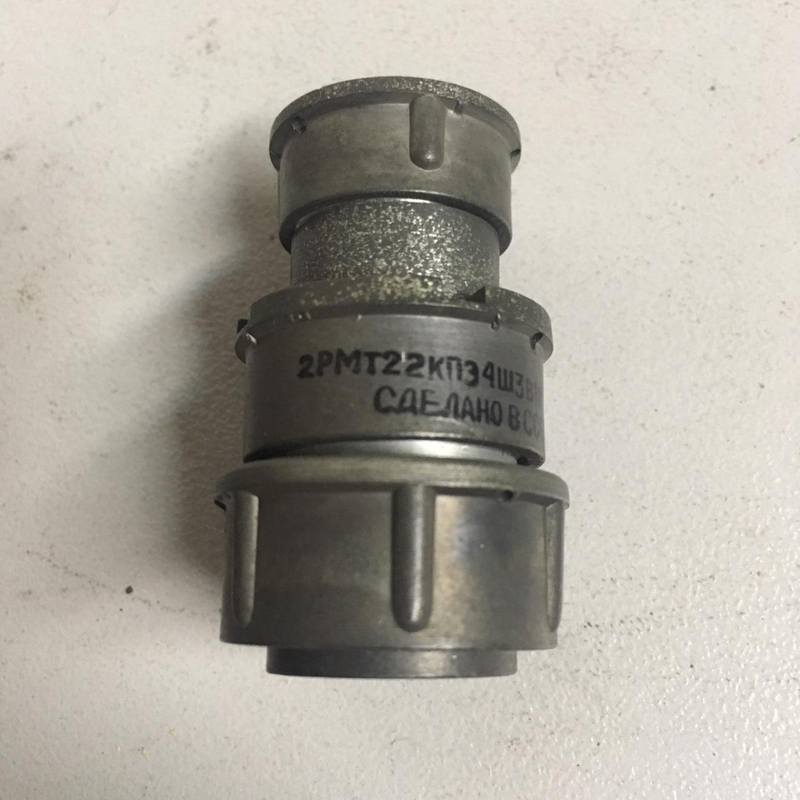

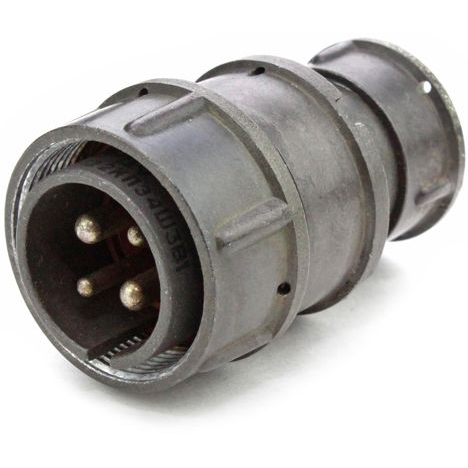

Соединитель состоит из вилки и розетки, каждая из которых может быть выполнена в кабельном или блочном (приборном) исполнении. Корпус данного исполнения — кабельный, с прямым патрубком, экранированный. Количество контактов — 4. Конструкция обеспечивает теплостойкость до 100 °C и соответствует всеклиматическому исполнению категории В.

Обозначение 2РМТ22КПЭ4Ш3В1В расшифровывается следующим образом:

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый;
• 22 — условный размер корпуса, посадочный диаметр 22 мм;
• КП — кабельный корпус с прямым патрубком;
• Э4 — экранированное исполнение с четырьмя контактами;
• Ш3 — тип и шаг контактов;
• В1В — всеклиматическое исполнение с теплостойкостью 1, соответствующей 100 °C.

Технические характеристики

Максимальный ток на один контакт составляет до 32 А для контакта диаметром 3 мм, суммарный ток — до 80 А. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции высокая.

Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц, механических ударов с ускорением до 5000 м/с² и линейного ускорения до 2000 м/с². Минимальная наработка составляет 1000 часов, ресурс по количеству циклов соединения — 500.

Приёмка и применение

Изделие поставляется с приёмкой «5», что подтверждает его соответствие повышенным требованиям к качеству и надёжности. Такой уровень приёмки характерен для продукции, применяемой в ответственных электро- и радиотехнических системах.

Область применения охватывает аппаратуру специального и общего назначения, включая блоки и узлы, эксплуатируемые в тропических условиях. Экранированное исполнение корпуса обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех, что особенно важно при работе с низкочастотными цепями в составе сложного радиоэлектронного оборудования.
