Назначение разъёма 2РМТ22КПЭ4Ш3В1

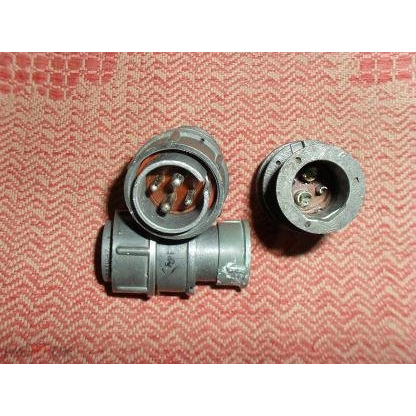

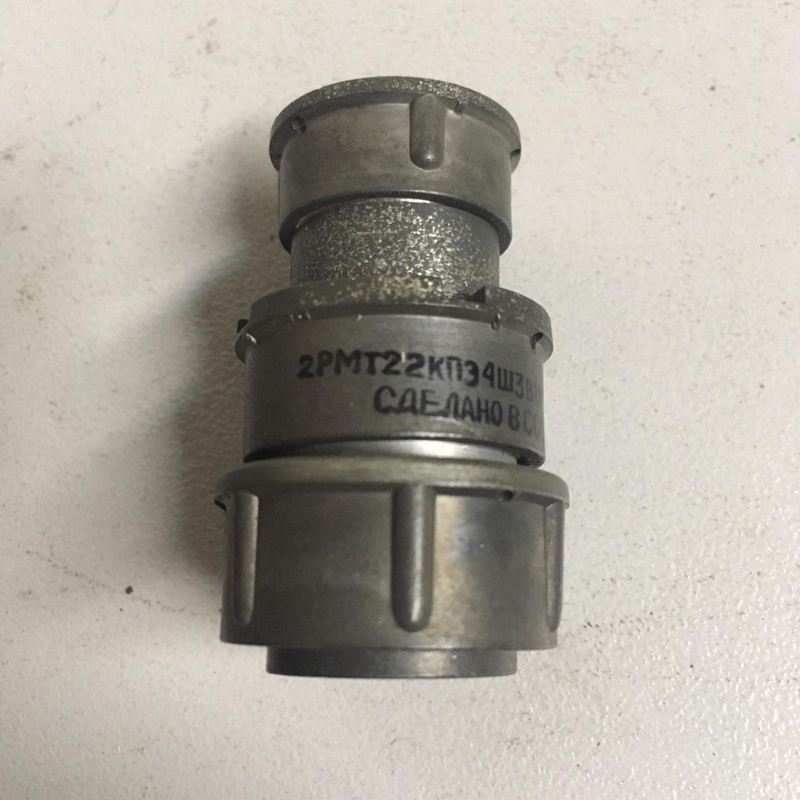

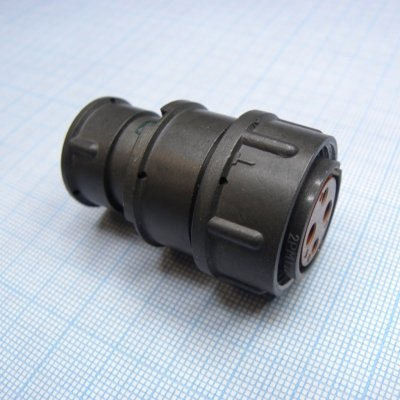

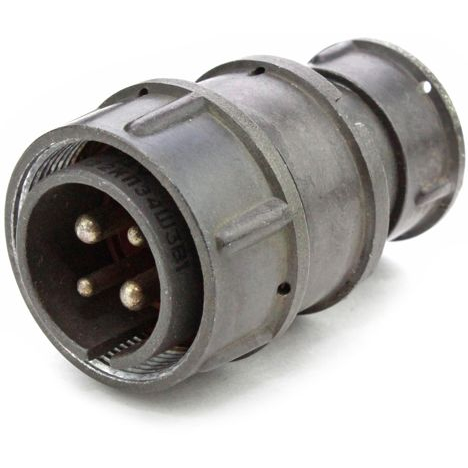

2РМТ22КПЭ4Ш3В1 производства завода «Элекон» — это кабельная вилка цилиндрического низкочастотного негерметичного разъёма серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Разъём применяется там, где требуется надёжное соединение экранированных кабелей в составе промышленных и технических систем.

Конструктивно вилка относится к типоразмеру корпуса 22 серии 2РМТ, что позволяет использовать её совместно с ответными частями соответствующего типоразмера. Исполнение УХЛ2 и всеклиматическое исполнение обеспечивают работоспособность изделия в широком диапазоне условий эксплуатации.

Подтверждённые технические особенности

Разъём имеет кабельный корпус с прямым патрубком, рассчитанным на экранированный кабель. Сочленение с ответной частью резьбовое, ресурс соединений достигает 500 циклов. Монтаж контактов выполняется методом обжимки, что упрощает сборку кабельных сборок и обеспечивает стабильное переходное сопротивление.

• Количество контактов — 4, с сочетанием диаметров 2,0 мм и 3,0 мм.
• Покрытие контактов — серебряное.
• Максимальный ток: 18 А на контакты диаметром 2,0 мм и 32 А на контакты диаметром 3,0 мм, суммарно до 80 А.
• Сопротивление контактов: не более 1,6 мОм для диаметра 2,0 мм и не более 0,8 мОм для диаметра 3,0 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Теплостойкость — до 100 градусов Цельсия.
• Исполнение — всеклиматическое, категория УХЛ2.

Применение

Вилка 2РМТ22КПЭ4Ш3В1 применяется для внутреннего объёмного монтажа в промышленных и технических системах. Основная задача изделия — надёжное соединение экранированных кабелей, поэтому разъём востребован в устройствах, где важны как электрическая стабильность, так и защита от внешних помех.

Благодаря негерметичному исполнению разъём ориентирован на работу внутри корпусов, шкафов и блоков, а не на прямое воздействие влаги и агрессивных сред. Сочетание контактов разного диаметра позволяет коммутировать в одном соединителе как силовые, так и вспомогательные цепи.

Ключевые параметры для подбора

1. Серия 2РМТ, типоразмер корпуса 22.
2. Тип изделия — кабельная вилка.
3. Число контактов — 4.
4. Резьбовое сочленение, до 500 соединений.
5. Монтаж контактов — обжимка.
6. Производитель — завод «Элекон».

Артикул изделия — 3498. При подборе ответной части и кабеля следует учитывать диаметры контактов, допустимые токи и температурный диапазон, указанные выше. Разъём не является герметичным, поэтому его установка предполагает защиту от прямого попадания влаги и грязи.
