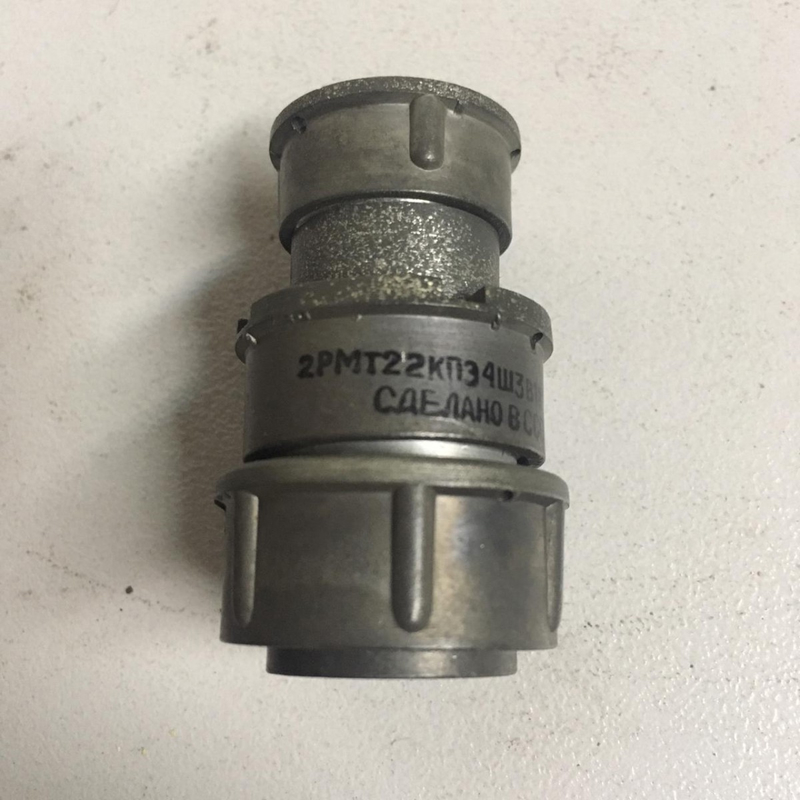

Назначение соединителя 2РМТ22КПЭ4Ш3В1

2РМТ22КПЭ4Ш3В1 — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие работает в цепях с частотой до 3 МГц при напряжении до 700 В.

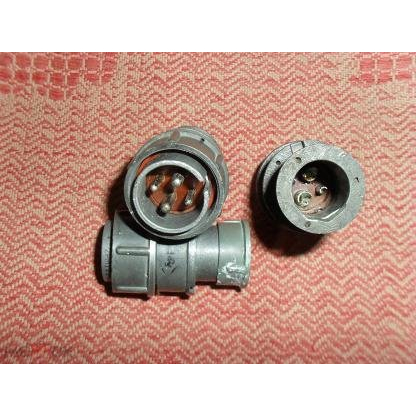

Конструктивно соединитель состоит из двух частей — вилки и розетки. Обе части могут быть выполнены как в кабельном, так и в блочном (приборном) исполнении, что позволяет применять изделие в разных схемах монтажа.

Соединитель относится к категории негерметичных изделий, то есть не предназначен для работы в условиях прямого воздействия влаги под давлением или в средах, требующих полной герметичности корпуса.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ22КПЭ4Ш3В1 содержит полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые характеристики, заложенные в обозначение.

• Условный размер корпуса — 22.
• Вид корпуса — К, кабельный.
• Вид патрубка — П, прямой.
• Вид гайки патрубка — Э, для экранированного кабеля.
• Количество контактов — 4.
• Обозначение сочетания контактов — 3.
• Покрытие контактов — серебро.
• Теплостойкость — 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое, обозначено буквой В.

Кабельный корпус с прямым патрубком и гайкой для экранированного кабеля обеспечивает удобное подключение экранированных проводов и кабелей, что важно для снижения помех в низкочастотных цепях.

Технические параметры контактов

Контакты соединителя имеют разный диаметр и, соответственно, разные электрические характеристики. Это позволяет использовать один соединитель для одновременной коммутации цепей с разной токовой нагрузкой.

Геометрические и электрические параметры

• Диаметр первого и четвёртого контактов — 2 миллиметра.
• Диаметр второго и третьего контактов — 3 миллиметра.
• Сопротивление первого и четвёртого контактов — не более 1,6 миллиома.
• Сопротивление второго и третьего контактов — не более 0,8 миллиома.

Токовая нагрузка

• Максимальный ток на первый или четвёртый контакт — 18 ампер.
• Максимальный ток на второй или третий контакт — 32 ампера.
• Суммарная токовая нагрузка на соединитель — 80 ампер.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжную работу при длительной эксплуатации.

Надёжность и ресурс

Заявленные показатели надёжности подтверждают пригодность соединителя для длительной эксплуатации в составе электро- и радиоаппаратуры.

• Минимальная наработка — не менее 1000 часов.
• Число сочленений и расчленений — 500 раз.
• Минимальный срок сохраняемости — не менее 15 лет.

Всеклиматическое исполнение и теплостойкость до 100 градусов Цельсия позволяют использовать изделие как при внутреннем, так и при наружном монтаже в различных климатических условиях.

Применение

Соединители данного типа применяются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Они подходят для монтажа внутри приборов и для наружной установки.

Благодаря четырём контактам с разной допустимой токовой нагрузкой, изделие удобно использовать там, где требуется одновременная коммутация силовых и сигнальных цепей в пределах одного разъёма.

Соединитель 2РМТ22КПЭ4Ш3В1 имеет артикул 3497 и относится к категории 2РМТ22. Производитель в предоставленных данных не указан.
