Назначение и общее описание

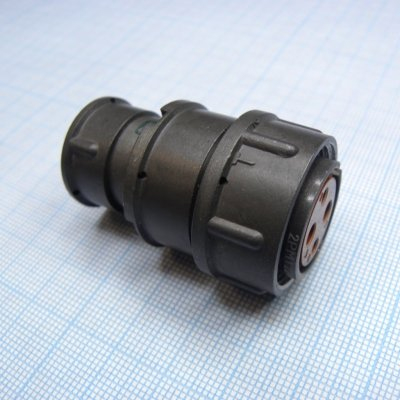

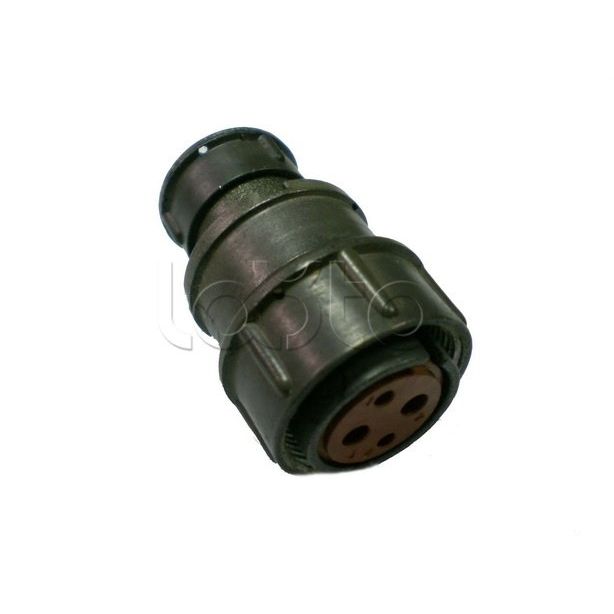

2РМТ22КПЭ4Г3В1В — это цилиндрический низкочастотный негерметичный электрический соединитель российского производства от завода «Элекон». Изделие предназначено для установки в радиоэлектронную и радиотехническую аппаратуру общего назначения, где требуется надёжное электрическое соединение цепей с возможностью периодического сочленения и расчленения.

В обозначении зафиксирован вариант именно розетки (гнездовой части) с обжимным монтажом контактов и принадлежностью к тропикоустойчивому климатическому исполнению. Соединитель относится к серии 2РМТ и выпускается по техническим условиям ГЕ0.364.126 ТУ. Функциональным аналогом выступает изделие серии 2РМ, например 2РМ22КПЭ4Г3В1.

Поставка осуществляется в заводской упаковке. Товар имеет приёмку «ОТК», год выпуска — 2025.

Подтверждённые особенности и характеристики

Электрические параметры

• Тип: соединитель серии 2РМТ, цилиндрический, низкочастотный, негерметичный, тропикоустойчивый.
• Количество контактов: 4 контакта в модификации 2РМТ22КПЭ4Г3В1В.
• Классический диапазон рабочих токов: от 4 до 36 ампер на один контакт, с максимальной суммарной нагрузкой на соединитель порядка нескольких десятков ампер (до примерно 260 ампер в зависимости от подтипа исполнения).
• Максимальное рабочее напряжение (амплитудное значение): до 560–700 вольт переменного или постоянного тока.
• Сопротивление контактов: как правило не более 0,8–1,6 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Ёмкость между контактами: до 6 пикофарад.
• Покрытие контактов: в типе КПЭ обычно используется серебро, обеспечивающее хорошую проводимость и удовлетворительную стойкость к окислению.

Конструктивные особенности

• Монтаж контактов: обжимка; контакты извлекаемые, что упрощает замену и обслуживание.
• Корпус: металлический с резьбовым соединением; возможен пылезащищённый контакт и зона присоединения проводов в состыкованном состоянии.
• Климатическое исполнение: В (всеклиматическое, тропикоустойчивое) по ГОСТ 15150-69, часто приводится как В2.1.

Условия эксплуатации и надёжность

• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия; возможна смена температур до минус 60 и до плюс 150 градусов Цельсия.
• Механическая прочность: устойчивость к вибрации (до примерно 1000 герц, ускорение порядка 490 метров на секунду в квадрате), одиночным ударам (около 5000 метров на секунду в квадрате), многократным ударам (примерно 1000 метров на секунду в квадрате) и линейным нагрузкам (около 2000 метров на секунду в квадрате).
• Минимальная наработка: порядка 5000 часов.
• Число циклов сочленения и расчленения: не менее нескольких сотен.
• Срок сохраняемости: до 25 лет при хранении в нормированных условиях.

Применение

Соединитель 2РМТ22КПЭ4Г3В1В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря цилиндрической конструкции с резьбовым соединением и металлическому корпусу он подходит для цепей, где требуется стабильный электрический контакт при воздействии вибраций, ударных и линейных нагрузок.

Тропикоустойчивое исполнение В и расширенный температурный диапазон позволяют использовать изделие в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с влажным и тёплым климатом. Извлекаемые контакты с обжимным монтажом обеспечивают удобство монтажа проводов и последующего обслуживания.

Приёмка «ОТК» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2025. Товар поставляется в заводской упаковке.
