Назначение и общее описание

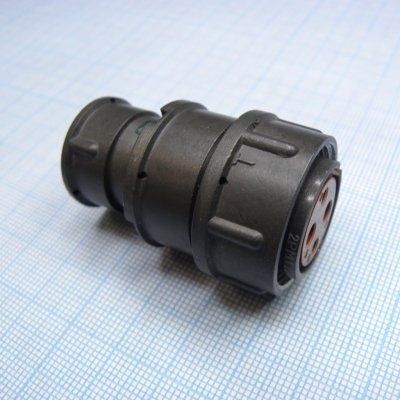

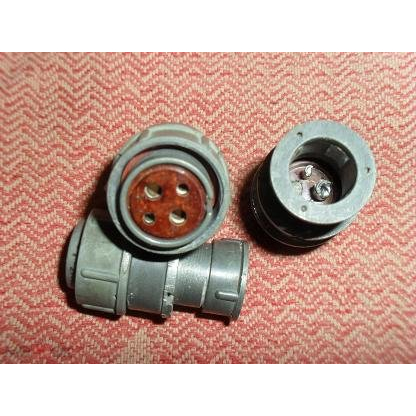

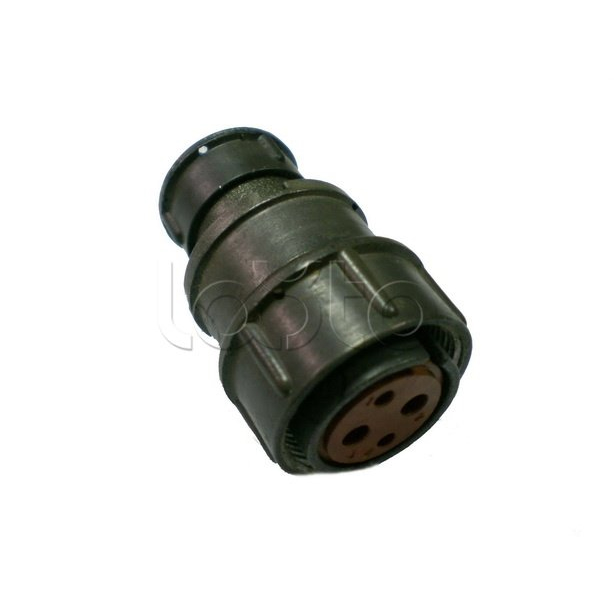

Соединитель 2РМТ22КПЭ4Г3В1В производства предприятия «Элекон» представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для коммутации рабочих цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ и применяется в радио- и электронной аппаратуре общего назначения, в том числе в условиях тропического и всеклиматического исполнения.

Данная модификация является розеткой, то есть приёмной частью соединения, и имеет 4 контакта, выполненных по типу «кн» (контакт-наконечник). Корпус детали цилиндрический, оснащён резьбовым соединением, которое обеспечивает надёжную фиксацию с ответной вилкой. Контакты извлекаемые, а монтаж провода выполняется методом обжимки.

Подтверждённые технические особенности

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях. Контакты имеют серебряное или золотое покрытие, что обеспечивает низкое переходное сопротивление и стойкость к окислению. Ниже перечислены основные подтверждённые параметры изделия.

• Климатическое исполнение В (всеклиматическое) по ГОСТ 15150-69, что допускает работу в широком диапазоне температур и влажности.
• Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 °С, с возможностью кратковременных перегревов до плюс 150 °С при смене температур.
• Рабочий ток на один контакт составляет от 4 до 36 А, суммарная токовая нагрузка на весь соединитель — порядка десятков ампер.
• Максимальное рабочее напряжение (амплитудное значение) — не более 560 В, для отдельных модификаций допускается до 700 В.
• Сопротивление контактов — не превышает 1,6 мОм (по ряду источников до 0,8 мОм), сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.
• Устойчивость к вибрации с частотой от 1 до 1000 Гц и ускорением до порядка 50 g.
• Выдерживает одиночные удары с пиковым ускорением до 5000 м/с² и многократные удары — до около 1000 м/с², а также линейные перегрузки порядка 200 g.
• Минимальная наработка — не менее 5000 часов при числе сочленений-расчленений до 500 раз.
• Срок сохраняемости — до 25 лет при хранении в нормальных условиях.

Применение и условия эксплуатации

Разъём востребован в тех областях, где требуется устойчивая работа при повышенных механических нагрузках. Благодаря всеклиматическому исполнению и способности сохранять работоспособность при пониженном атмосферном давлении, изделие подходит для применения в условиях вибрации, ударов и линейных перегрузок. Типичные сферы использования — радио- и электронная аппаратура общего назначения, включая комплектацию техники, работающей в тропическом климате.

Резьбовое соединение корпуса и извлекаемые контакты упрощают монтаж и обслуживание: провод закрепляется обжимкой, а при необходимости контакт может быть извлечён и заменён. Низкое переходное сопротивление и стабильная изоляция обеспечивают надёжную передачу сигнала и питания в цепях с частотой до 3 МГц.

Приёмка и данные поставки

Товар поставляется с приёмкой «ОТК», год выпуска — 2025. Изделие предлагается в заводской упаковке. Артикул позиции — 20391, категория — 2РМТ22. Производитель — предприятие «Элекон».

Таким образом, соединитель 2РМТ22КПЭ4Г3В1В представляет собой надёжный цилиндрический разъём для ответственных цепей постоянного и переменного тока, рассчитанный на длительную эксплуатацию в сложных климатических и механических условиях.
