Назначение разъёма 2РМТ22КПЭ4Г3В1В

2РМТ22КПЭ4Г3В1В производства АО «Завод Элекон» — это цилиндрический низкочастотный электрический разъём серии 2РМТ. Он предназначен для соединения проводов и кабелей в электрических цепях постоянного и переменного тока. Изделие относится к кабельным разъёмам и применяется там, где требуется надёжная коммутация при повышенных механических и климатических воздействиях.

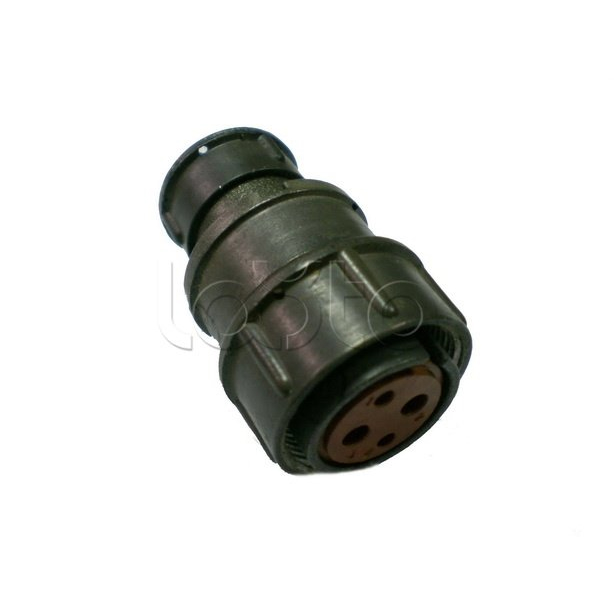

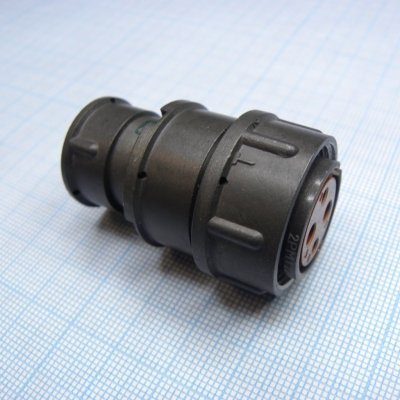

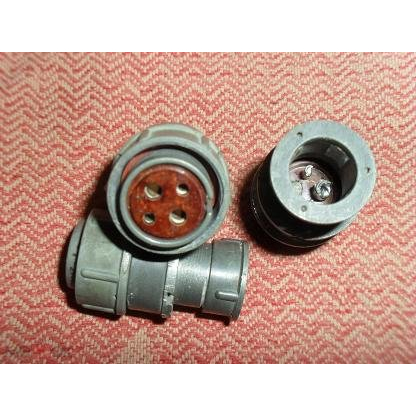

Артикул товара — 50272, категория — 2РМТ22, год — 2017. Разъём выполнен в виде кабельной розетки с резьбовым соединением корпуса, что обеспечивает механическую фиксацию сочленённой пары и устойчивость к вибрации.

Подтверждённые особенности и характеристики

Конструкция и материалы

• Корпус изготовлен из алюминиевого сплава с оксидированным покрытием серого цвета.
• Внутренний изолятор выполнен из карболита коричневого цвета.
• Контакты — гнёзда из латуни с серебряным покрытием.
• Корпус кабельный, патрубок прямой; для неэкранированного кабеля используется гайка Н-типа.
• Электрический монтаж контактов выполняется пайкой, механический монтаж — объёмный.

Электрические параметры

• Количество контактов — 4: два контакта диаметром 2 мм и два контакта диаметром 3 мм.
• Максимальный рабочий ток на контакт — до порядка 18 А для контактов диаметром 2 мм и до около 32 А для контактов диаметром 3 мм.
• Общий ток на разъём может достигать примерно 80 А.
• Максимальное рабочее напряжение — до около 560 В.
• Электрическая прочность изоляции — порядка 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и надёжность

• Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Работа при широком диапазоне атмосферного давления.
• Ресурс — порядка 500 циклов сочленения и расчленения.
• Повышенная устойчивость к вибрации и ударным нагрузкам: синусоидальная вибрация до примерно 50 g, однократные удары до около 500 g.

Применение

Разъём 2РМТ22КПЭ4Г3В1В широко применяется в электронной аппаратуре, радио- и электротехнических изделиях, эксплуатируемых в условиях повышенных механических и климатических воздействий. Типичные области использования — промышленная и военная техника, где требуются стойкость к вибрации, ударам, перепадам температур и влажности.

Благодаря сочетанию четырёх контактов разного диаметра, высокому общему току и стойкости к внешним воздействиям разъём подходит для силовых и сигнальных цепей в составе ответственных устройств. Резьбовое соединение корпуса и паяный монтаж контактов обеспечивают надёжный и стабильный электрический контакт на протяжении всего срока службы.
