Назначение разъёма 2РМТ22КПЭ4Г3В1В

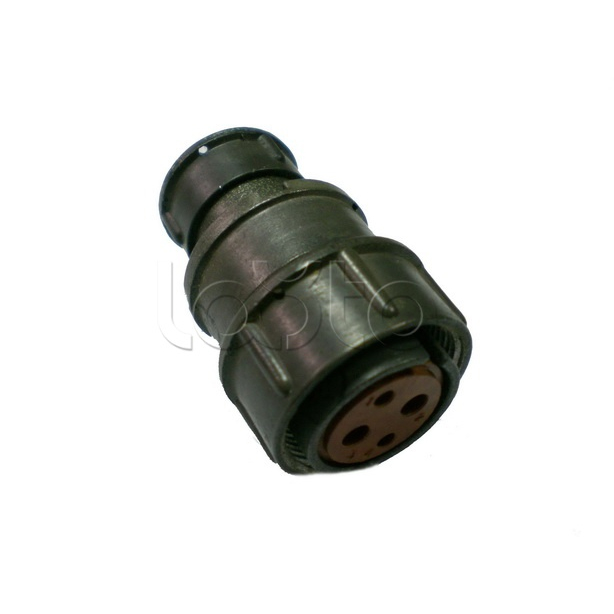

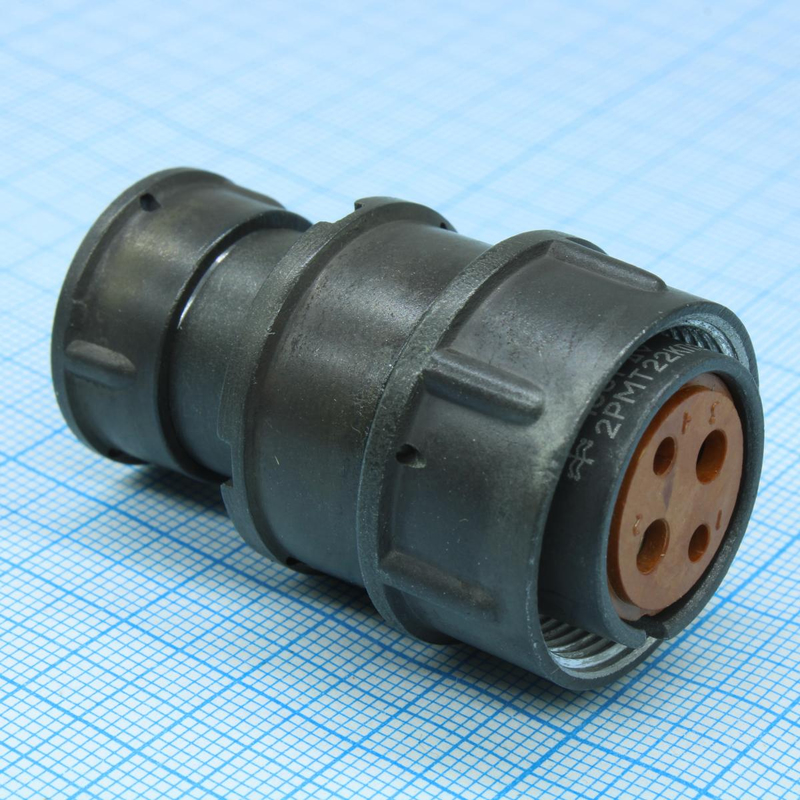

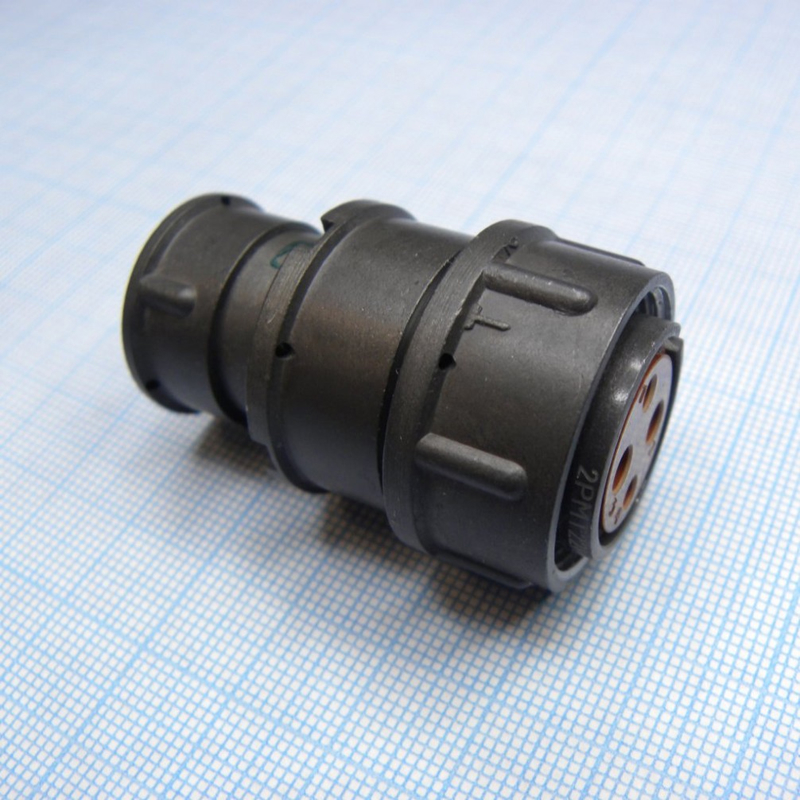

2РМТ22КПЭ4Г3В1В производства завода «Элекон» представляет собой цилиндрический негерметичный низкочастотный кабельный разъём серии 2РМТ. Изделие выполнено в виде розетки с корпусом посадочного диаметра 22 мм и предназначено для сочленения с ответной вилкой 2РМТ22. Основная функция — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока, в том числе в составе бортовой, промышленной и специальной аппаратуры.

Конструктивные особенности и подтверждённые характеристики

Разъём имеет четыре контакта, при этом конструкция допускает различные сочетания по диаметру: например, два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такое исполнение позволяет коммутировать в одном соединении цепи с разной токовой нагрузкой.

• Тип исполнения: негерметичный, кабельный, с прямым патрубком (кожухом), предназначен для экранированного кабеля; в сочленённом состоянии обеспечивается пылезащита контактов и мест подключения проводов.
• Токовая нагрузка: типично от 4 до 36 А на контакт, суммарно несколько десятков ампер на весь разъём; конкретные пределы зависят от режима работы и кратности кабеля.
• Напряжение: максимальное рабочее напряжение до 560–700 В в зависимости от типа испытаний; изоляция рассчитана на высокую электрическую прочность.
• Сопротивление контактов: не более 1,6–0,8 мОм, что обеспечивает низкие потери и нагрев.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ, что допускает работу на частотах до единиц мегагерц в пределах требований к серии 2РМТ.
• Диапазон температур: от минус 60 °С до плюс 100 °С по ГОСТ, возможны кратковременные перегревы до примерно плюс 180 °С при смене температур.
• Климатическое исполнение: В2.1 по ГОСТ 15150-69, рассчитано на работу в тяжёлых условиях, включая повышенную влажность и перепады температур.
• Вибрация и удары: выдерживает синусоидальную вибрацию до частот порядка 5000 Гц, а также одиночные удары с ускорением до нескольких тысяч метров на секунду в квадрате.
• Габаритные размеры: примерно 29 на 27 мм, масса около 19–40 г в зависимости от конкретного исполнения и источника.
• Сочленения: не менее 500 циклов сочленения–расчленения при сохранении характеристик.
• Сроки: минимальный срок сохраняемости не менее 15 лет, гарантированная наработка порядка 1000 часов эксплуатации в номинальных режимах.

Применение

Благодаря совокупности характеристик разъём 2РМТ22КПЭ4Г3В1В применяется в электрических цепях постоянного и переменного тока, где требуется компактное и лёгкое соединение с пылезащитой контактов в сочленённом состоянии. Изделие ориентировано на бортовые и промышленные электроустановки, эксплуатируемые в условиях вибрации, ударов, повышенной влажности и значительных перепадов температур. Возможность комбинировать контакты разного диаметра позволяет использовать один разъём для подключения цепей с различной токовой нагрузкой, что упрощает монтаж и снижает количество соединений.

Разъём выпускается заводом «Элекон», артикул 3492, категория 2РМТ22. Изделие рассчитано на длительную эксплуатацию и сохраняемость, а также на многократное сочленение с ответной вилкой 2РМТ22 без потери рабочих параметров.
