Назначение разъёма 2РМТ22КПЭ4Г3В1В

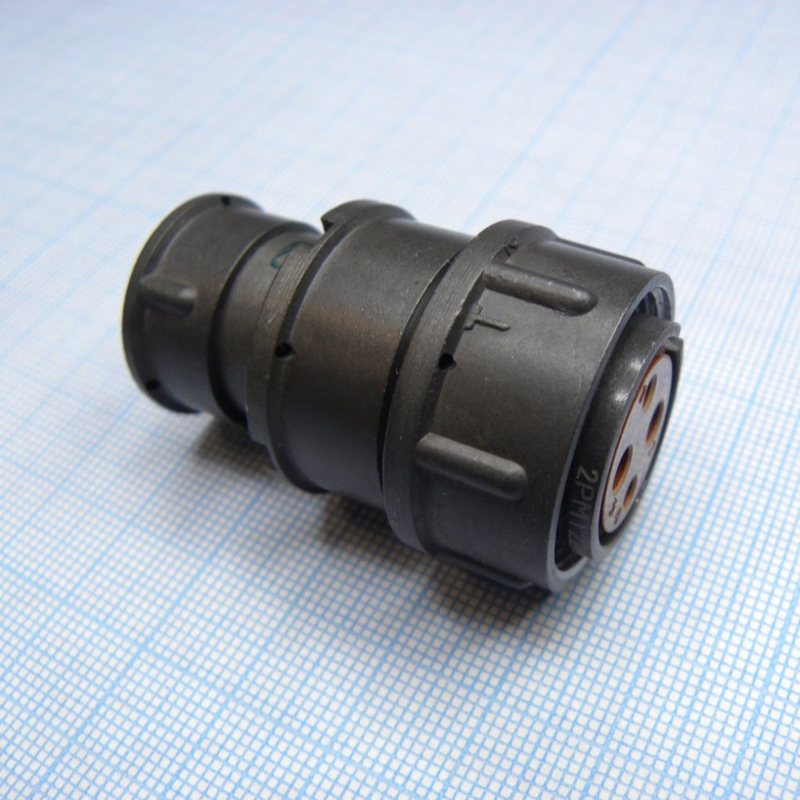

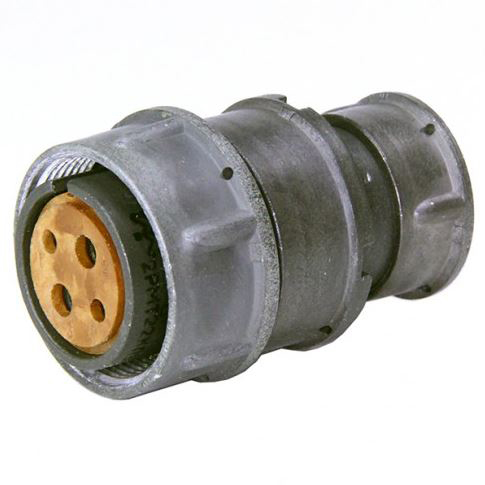

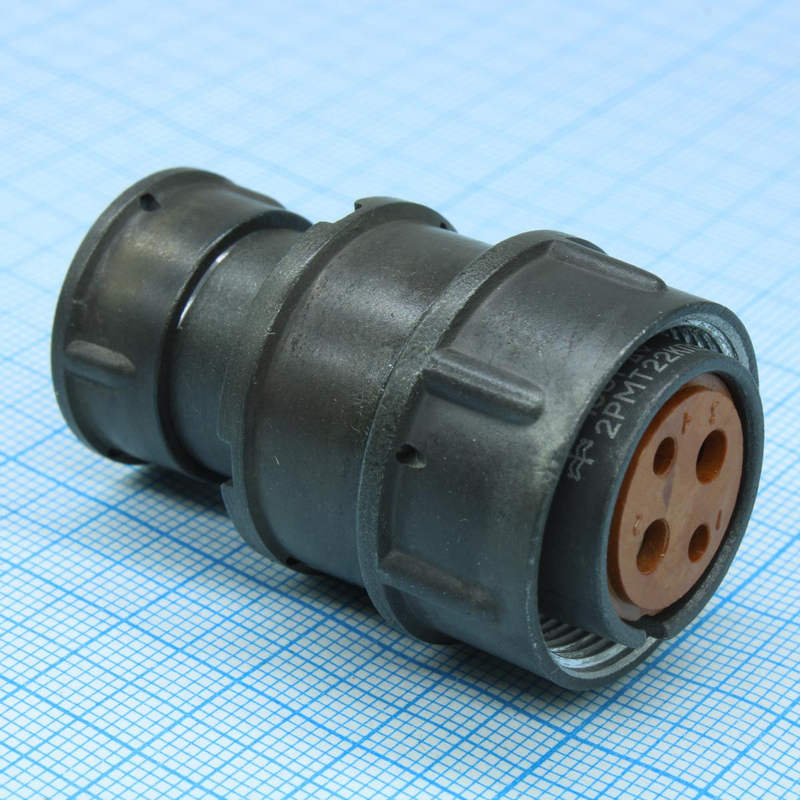

2РМТ22КПЭ4Г3В1В производства «Элекон» — это кабельная розетка из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Конструкция относится к классу кабельных розеток, то есть устанавливается на кабельную часть соединения и служит для подключения кабеля к ответной части разъёма.

Разъёмы серии 2РМТ применяются для внутреннего объёмного монтажа в промышленном оборудовании, где требуется надёжное механическое и электрическое соединение при воздействии вибрационных нагрузок. Розетка может использоваться в составе жгутов и кабельных сборок, а также как самостоятельный элемент подключения в распределительных и исполнительных узлах.

Подтверждённые технические особенности

Ниже приведены параметры, заявленные для данной модели. Они определяют электрические и механические возможности изделия.

• Посадочный диаметр корпуса — 22 мм.
• Вид климатического исполнения — В2.1 по ГОСТ 15150-69.
• Токовая нагрузка на одиночный контакт — от 4 до 36 А.
• Максимальное рабочее напряжение — до 700 В.
• Рабочий диапазон частот — постоянный и переменный ток частотой до 3 МГц.
• Габаритные размеры — 29 на 27 мм.
• Масса — не более 19,5 г.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.

Указанные значения токовой нагрузки и напряжения относятся к одиночному контакту и определяют допустимые режимы эксплуатации при соблюдении условий монтажа и охлаждения, предусмотренных конструкцией разъёма. Климатическое исполнение В2.1 по ГОСТ 15150-69 характеризует категорию размещения изделия и условия окружающей среды, для которых оно рассчитано.

Конструкция и применение

Серия 2РМТ выполнена в цилиндрическом корпусе с резьбовым соединением и защитным кожухом. Такая конструкция обеспечивает механическую фиксацию сочленённых частей и защиту контактной группы от внешних воздействий. Резьбовое соединение препятствует самопроизвольному расхождению разъёма при вибрации, что особенно важно в промышленных условиях.

Кабельная розетка 2РМТ22КПЭ4Г3В1В применяется в промышленных системах, где требуется передача электрических сигналов и питания по кабельным линиям. Благодаря устойчивости к вибрации в широком диапазоне частот изделие подходит для оборудования, работающего в условиях динамических нагрузок. Компактные габариты и небольшая масса позволяют использовать розетку в составе плотно компоновочных блоков и шкафов.

Изделие относится к категории 2РМТ22 и выпускается производителем «Элекон». Артикул товара — 3491.

Ключевые параметры для подбора

1. Посадочный диаметр корпуса 22 мм определяет совместимость с ответной частью соответствующего типоразмера.
2. Допустимый ток на контакт от 4 до 36 А позволяет выбирать разъём под конкретную нагрузку цепи.
3. Максимальное рабочее напряжение до 700 В задаёт верхнюю границу применения по напряжению.
4. Климатическое исполнение В2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации.
5. Вибрационная стойкость до 5000 Гц при ускорении до 490 метров на секунду в квадрате подтверждает пригодность для нагруженных условий.

Перед установкой следует убедиться, что параметры цепи по току и напряжению не превышают указанных значений, а условия среды соответствуют климатическому исполнению В2.1. Для корректного сочленения необходимо использовать ответную часть с посадочным диаметром 22 мм.
