Назначение и область применения

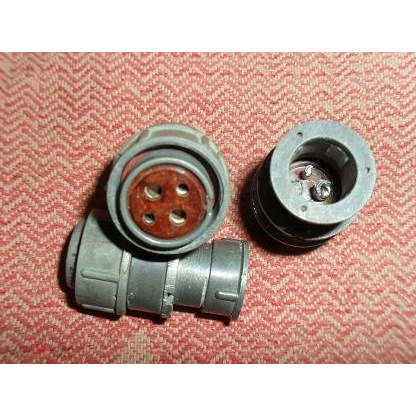

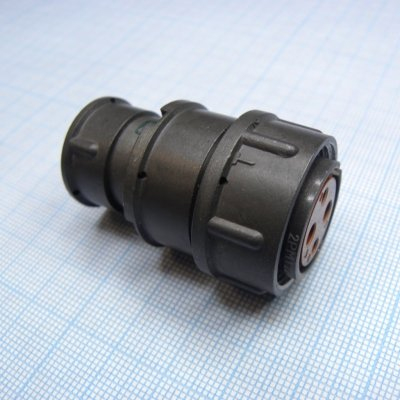

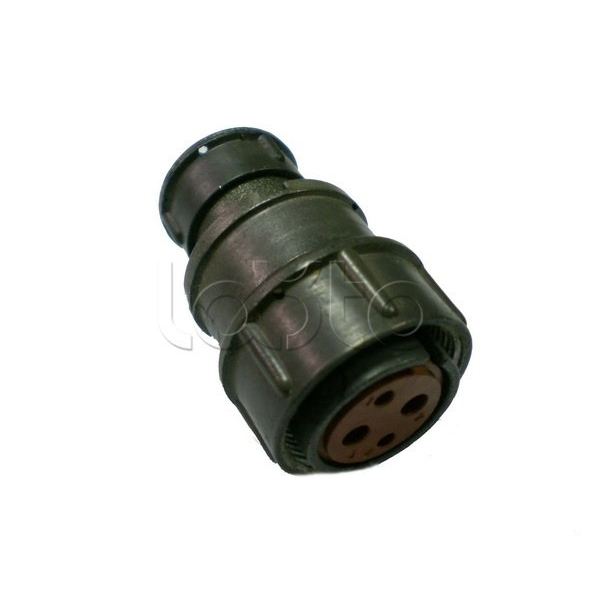

Электрический разъём 2РМТ22КПЭ4Г3В1В «5» относится к цилиндрическим соединителям серии 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие представляет собой кабельную розетку с четырьмя контактами и посадочным диаметром 22 мм. Конструктивное исполнение — негерметичное, с кабельным корпусом, что обеспечивает удобный монтаж на конце кабельной сборки.

Соединитель применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем электропитания, где требуется надёжное разъёмное соединение с высокой механической и климатической стойкостью. Резьбовой одношпоночный способ сочленения исключает самопроизвольное разъединение при вибрационных и ударных воздействиях, а фиксированная ориентация шпонки предотвращает неверное подключение контактов.

Подтверждённые электрические и конструктивные особенности

Разъём рассчитан на максимальное рабочее напряжение до 560 В. Токовая нагрузка на один контакт достигает 36 А, суммарная токовая нагрузка на соединитель — до 260 А. Диаметр контактов составляет 1 мм, контактные поверхности имеют покрытие из серебра или золота, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации.

• Сопротивление контактов — не более 1,6 мОм.
• Сопротивление изоляции — не менее 1000 МОм, в отдельных случаях до 5000 МОм.
• Количество сочленений и расчленений — до 500 циклов.
• Наработка — не менее 5000 часов.
• Монтаж — обжимка или пайка.

Электрическая прочность изоляции подтверждает надёжность работы соединителя в цепях с повышенным напряжением. Габаритные размеры изделия — 29 на 27 мм, масса — не более 19,5 г. В сочленённом состоянии конструкция обеспечивает пылезащищённость контактной зоны, что снижает риск загрязнения и окисления контактных поверхностей при эксплуатации в запылённых условиях.

Климатическое исполнение и механическая стойкость

Разъём имеет тропическое и всеклиматическое исполнение, соответствующее категориям В и В2.1 по ГОСТ 15150-69. Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды. Базовый рабочий интервал — от минус 60 до плюс 100 градусов Цельсия. Дополнительно предусмотрена возможность эксплуатации при смене температурного режима от плюс 180 до минус 60 градусов Цельсия, что расширяет область применения соединителя в условиях резких тепловых перепадов.

Механическая устойчивость подтверждена следующими параметрами:

• Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Ударные воздействия с ускорением до 5000 метров на секунду в квадрате.
• Линейное ускорение до 2000 метров на секунду в квадрате.

Указанные характеристики позволяют использовать разъём 2РМТ22КПЭ4Г3В1В «5» в аппаратуре, подверженной интенсивным механическим нагрузкам, включая бортовые системы, передвижные установки и промышленное оборудование с высоким уровнем вибрации.

Приёмка и маркировка

Изделие имеет обозначение приёмки «5», принятая категория качества установлена в соответствии с действующими нормативными требованиями для соединителей данного типа. Год выпуска партии — 89-90. Артикул товара — 40353. Категория изделия по номенклатуре — 2РМТ22. Полное наименование сохраняется без изменений: 2РМТ22КПЭ4Г3В1В «5».
