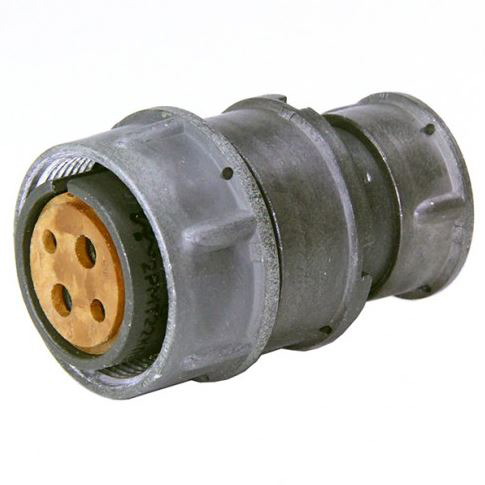

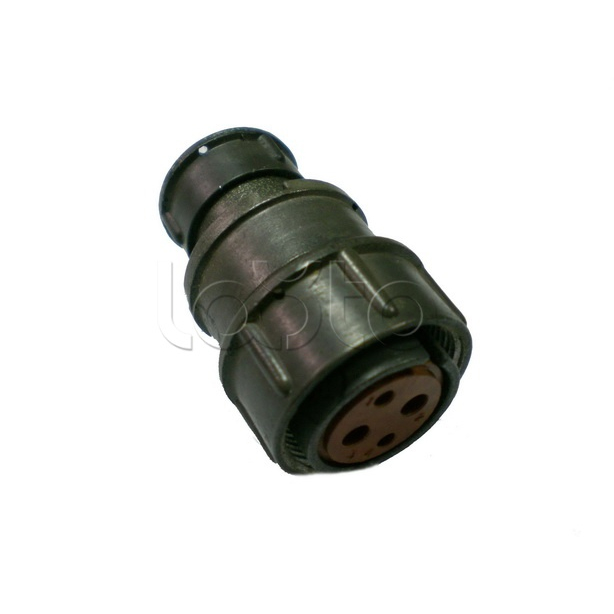

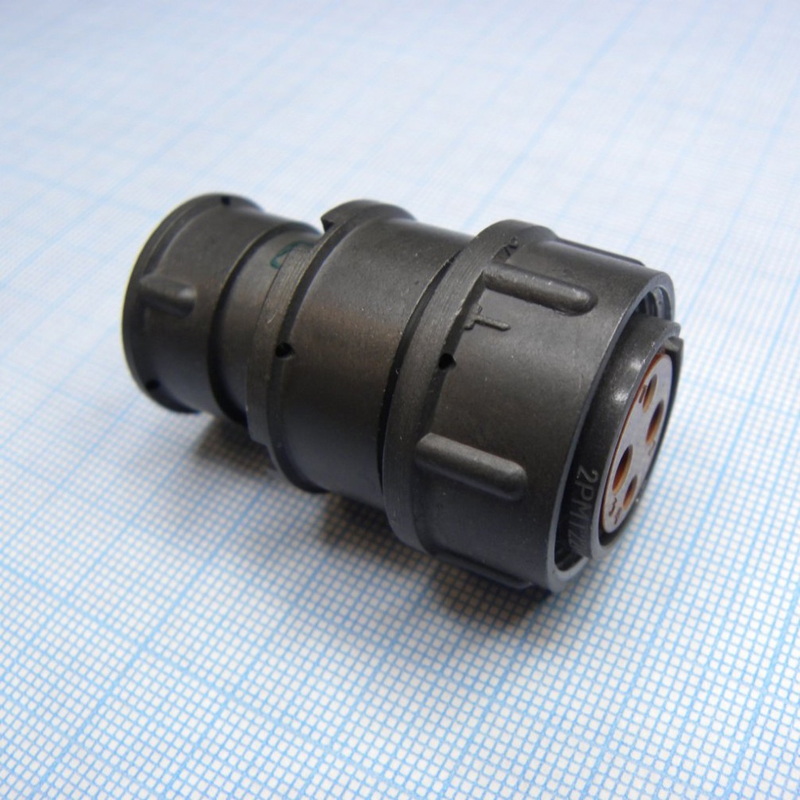

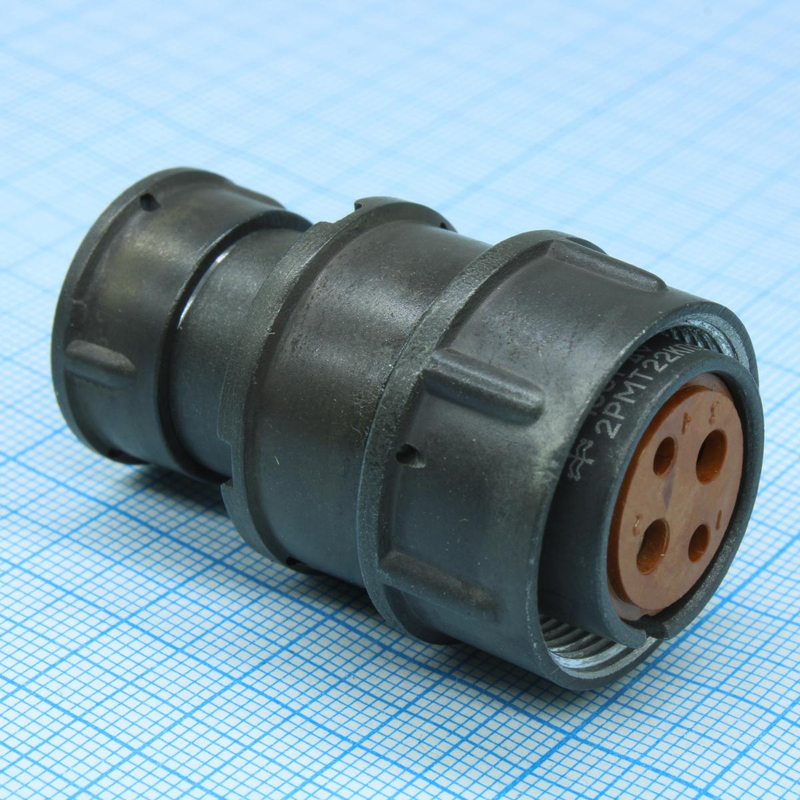

Назначение соединителя 2РМТ22КПЭ4Г3В1В

Соединитель 2РМТ22КПЭ4Г3В1В представляет собой электрический низкочастотный цилиндрический негерметичный соединитель, применяемый в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Тип 2РМТ означает соединитель электрический низкочастотный цилиндрический негерметичный, предназначенный для соединения длинных электрических цепей. Модель используется там, где требуется надёжная коммутация при повышенной токовой нагрузке и широком диапазоне рабочих температур.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, указанные для данной модели соединителя.

• Условный размер корпуса — 22 мм.
• Вид корпуса — кабельный; вид патрубка — прямой; вид гайки патрубка — для экранированного кабеля.
• Количество контактов — 4.
• Часть соединителя — розетка.
• Сочетание контактов — 3.
• Покрытие контактов — серебро.
• Исполнение — всеклиматическое.
• Монтаж — внутренний.
• Сочленение — резьбовое.
• Поляризация — одношпоночная.
• Максимальное рабочее напряжение — до 560 В, максимальное напряжение — не более 700 В.
• Токовая нагрузка — до 50 А.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Число сочленений — 500.
• Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Минимальный срок сохраняемости — 25.

Применение и условия эксплуатации

Соединитель 2РМТ22КПЭ4Г3В1В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для соединения длинных электрических цепей. Всеклиматическое исполнение позволяет использовать изделие в различных климатических условиях, а температурный диапазон от минус 60 до плюс 100 градусов Цельсия обеспечивает работоспособность как при низких, так и при повышенных температурах.

Серебряное покрытие контактов и низкое сопротивление контактов (не более 0,005 Ом) способствуют стабильной передаче сигнала и снижению потерь в электрических цепях. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжное механическое соединение и правильную ориентацию ответных частей, что особенно важно при эксплуатации в условиях вибрации и частых сочленений.

Розетка рассчитана на 500 сочленений, минимальная наработка составляет 5000 часов, что подтверждает ресурс изделия при длительной эксплуатации. Монтаж выполняется внутренним способом.
