Назначение соединителя 2РМТ22КПЭ4Г3В1В

2РМТ22КПЭ4Г3В1В — это электрический цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединения для коммутации электрических цепей. Конструкция ориентирована на эксплуатацию в составе ответственных узлов, где требуется стабильный контакт при воздействии климатических и механических нагрузок.

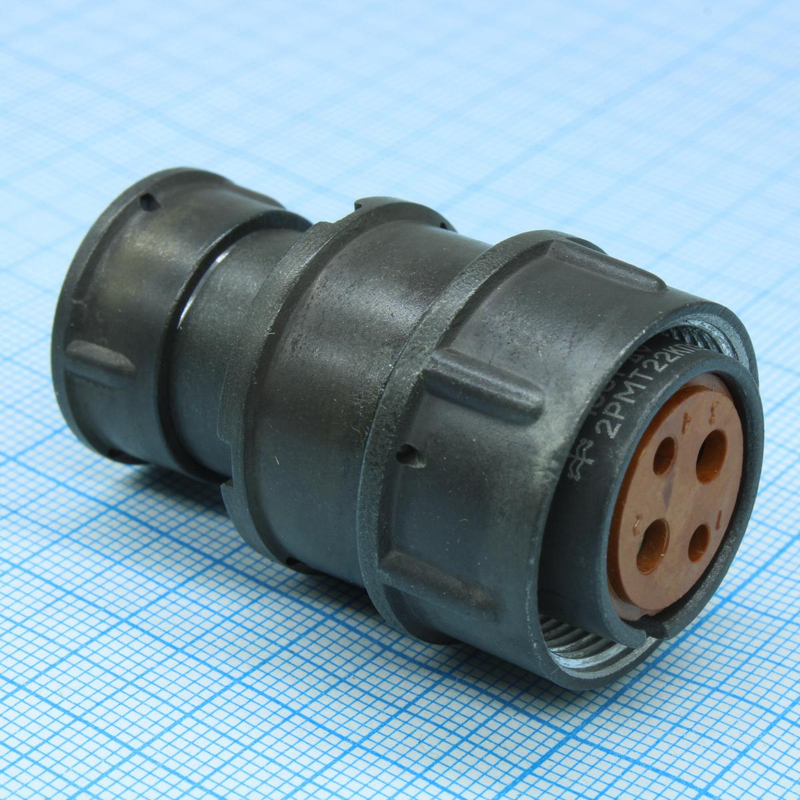

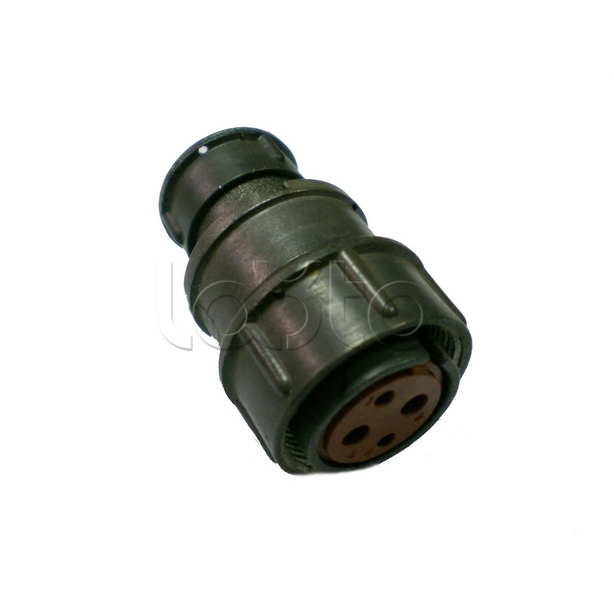

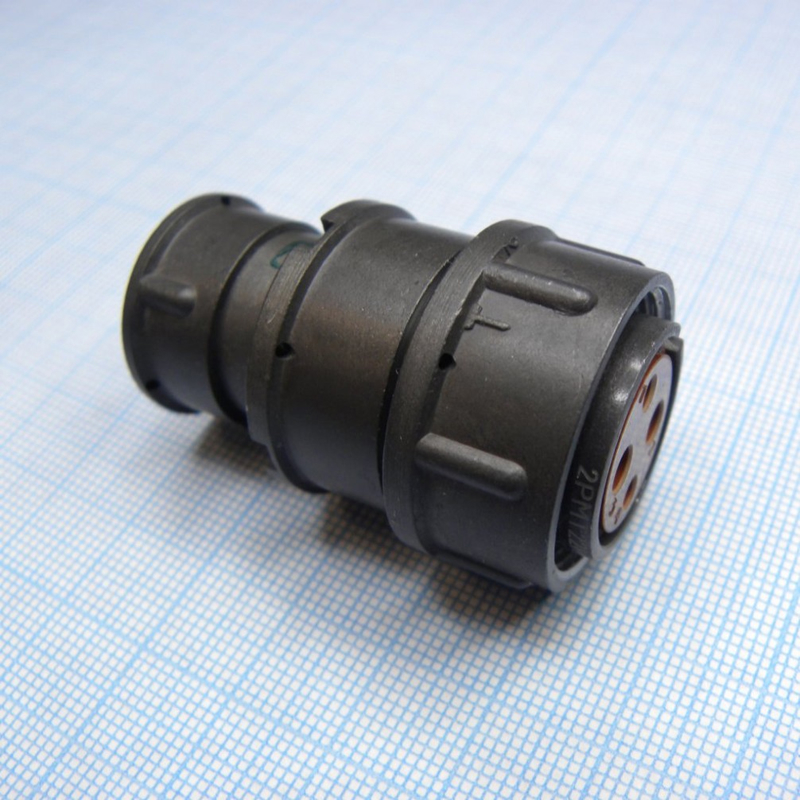

Данная модель представляет собой кабельную розетку с резьбовым соединением. Резьбовой механизм фиксации обеспечивает надёжное сочленение и препятствует самопроизвольному разъединению под действием вибрации. Тропикоустойчивое исполнение и климатическое исполнение В (всеклиматическое) позволяют использовать соединитель в аппаратуре, работающей в широком диапазоне условий окружающей среды.

Конструкция и подтверждённые особенности

Соединитель оснащён четырьмя контактами диаметром 1 миллиметр. Монтаж выполняется методом обжимки, что обеспечивает надёжное и стабильное электрическое соединение проводников с контактами. Контакты являются извлекаемыми, что упрощает обслуживание и замену отдельных элементов без замены всего соединителя.

Покрытие контактов может быть выполнено из серебра (обозначение В) или золота (обозначение Г). В маркировке рассматриваемого изделия указано покрытие В, то есть серебряное. Конструкция негерметичная, что соответствует области применения в аппаратуре, не требующей полной герметизации разъёма.

• Тип изделия: кабельная розетка с резьбовым соединением.
• Количество контактов: 4.
• Диаметр контактов: 1 миллиметр.
• Метод монтажа: обжимка.
• Контакты: извлекаемые.
• Покрытие контактов: серебро (В).
• Климатическое исполнение: В (всеклиматическое).
• Исполнение: низкочастотное, негерметичное, тропикоустойчивое.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 560 вольт. Он предназначен для использования в цепях постоянного тока или переменного тока с частотой до 3 мегагерц. Такой диапазон частот соответствует низкочастотной области применения, для которой и предназначено данное изделие.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Допускается смена температур до плюс 150 градусов Цельсия. Максимальная температура окружающей среды при эксплуатации — плюс 100 градусов Цельсия. Эти параметры подтверждают пригодность соединителя для работы в условиях выраженных перепадов температур.

Устойчивость к механическим воздействиям

Изделие выдерживает вибрацию в диапазоне от 1 до 1000 герц при ускорении 490 метров на секунду в квадрате. Также предусмотрена стойкость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к многократным ударам с ускорением до 1000 метров на секунду в квадрате. Совокупность этих параметров определяет применение соединителя в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Надёжность и эксплуатационные параметры

Минимальная наработка соединителя составляет 5000 часов при 500 сочленениях и расчленениях. Это значение характеризует ресурс работы механизма соединения и контактной группы. Срок сохраняемости изделия — 25 лет, что подтверждает длительную пригодность к использованию при соблюдении условий хранения.

Габаритные размеры соединителя составляют 29 на 27 миллиметров, в другом варианте исполнения — диаметр 29 миллиметров и длина 56 миллиметров. Масса изделия не превышает 19,5 грамма. Небольшие габариты и масса облегчают компоновку аппаратуры и снижают нагрузку на элементы крепления.

Применение

2РМТ22КПЭ4Г3В1В применяется в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение. Благодаря климатическому исполнению В и тропикоустойчивости соединитель может использоваться в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с влажным и тёплым климатом.

Область применения охватывает цепи постоянного и переменного тока частотой до 3 мегагерц с рабочим напряжением до 560 вольт. Резьбовое соединение и стойкость к вибрации и ударам делают изделие пригодным для оборудования, работающего в условиях механических нагрузок. Извлекаемые контакты с серебряным покрытием и монтаж обжимкой упрощают сборку и обслуживание кабельных соединений.

Артикул изделия — 3493. Категория — 2РМТ22. Производитель в предоставленных данных не указан.
