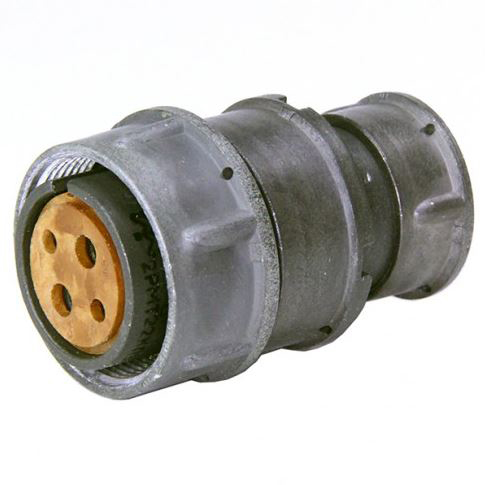

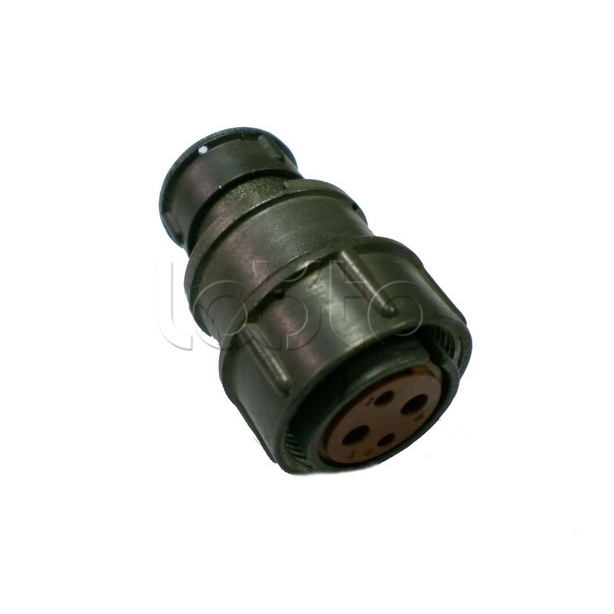

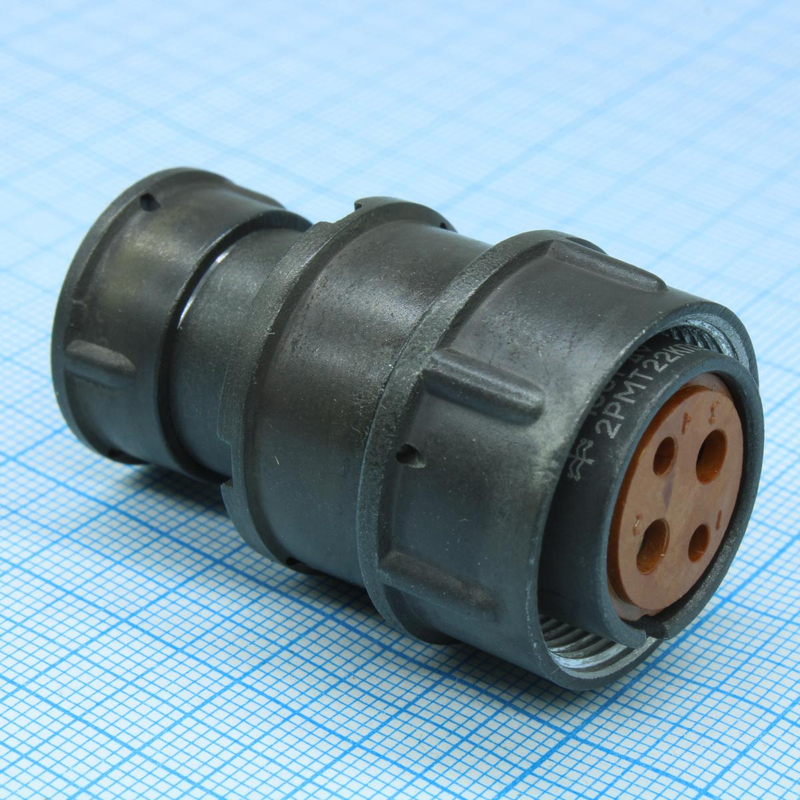

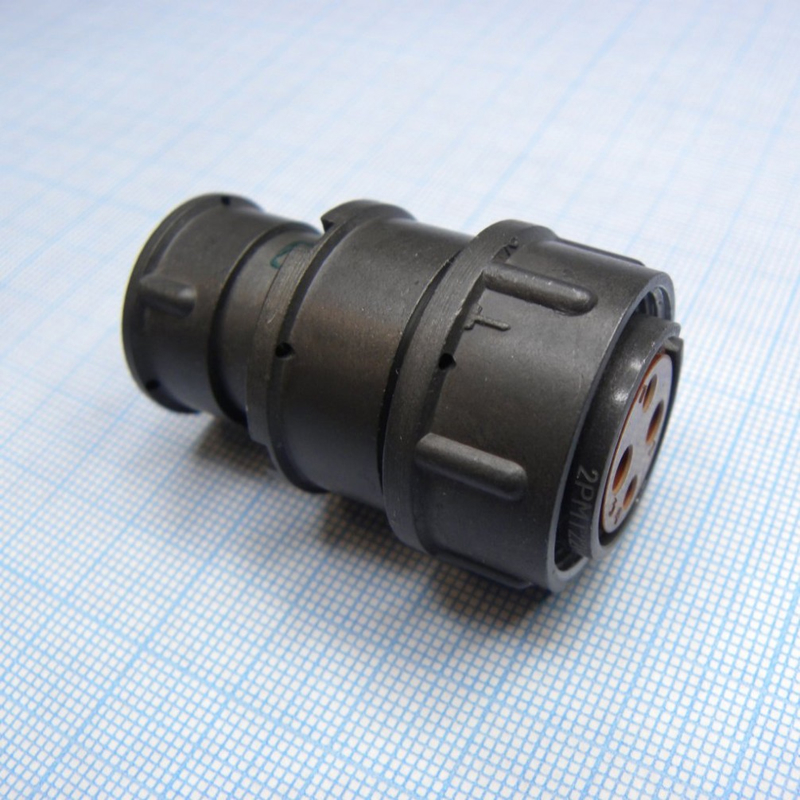

Назначение соединителя 2РМТ22КПЭ4Г3В1В

Соединитель 2РМТ22КПЭ4Г3В1В представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для соединения электрических цепей и обеспечивает надежную коммутацию в составе кабельных сборок и устройств различного назначения.

По конструктивному исполнению разъем относится к виду «розетка» с кабельным корпусом. Монтаж соединителя осуществляется методом обжимки на кабель, что позволяет формировать прочное и стабильное соединение без пайки. Такой способ установки удобен при сборке жгутов и кабельных линий в условиях серийного производства.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведены подтвержденные характеристики, заложенные в обозначение.

• Тип соединителя: 2РМТ — низкочастотный цилиндрический негерметичный.
• Условный размер корпуса: 22.
• Вид корпуса: К — кабельный.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: Г — розетка.
• Сочетание контактов: 3 — все контакты диаметром 1,0 мм.
• Покрытие контактов: В — серебро.
• Климатическое исполнение: В — всеклиматическое.

Исполнение гайки патрубка для экранированного кабеля позволяет применять разъем в цепях, где требуется защита от электромагнитных помех. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и долговечность коммутационного узла. Всеклиматическое исполнение расширяет область применения изделия.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены данными каталога и определяют его применимость в жестких условиях работы.

• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на контакт для контактов диаметром 1,0 мм: от 5 до 8 А.
• Сопротивление электрического контакта для контактов диаметром 1,0 мм: не более 5,0 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Максимально допустимая температура окружающей среды: 100 градусов Цельсия.

Указанные значения позволяют использовать разъем в цепях как низкого, так и относительно высокого напряжения, а также при токах, характерных для силовых и сигнальных линий радиоэлектронной аппаратуры.

Устойчивость к механическим воздействиям

Соединитель рассчитан на эксплуатацию в условиях повышенных механических нагрузок. Подтверждены следующие параметры стойкости.

• Вибрация: диапазон частот от 1 до 1000 Гц, ускорение до 490 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение до 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение до 1000 метров на секунду в квадрате (100 g).
• Линейные нагрузки: ускорение до 2000 метров на секунду в квадрате (200 g).

Такие показатели делают изделие пригодным для применения в аппаратуре, подверженной вибрациям и ударным воздействиям, в том числе в подвижных и транспортных установках.

Применение и монтаж

Разъем 2РМТ22КПЭ4Г3В1В используется для соединения электрических цепей в различных радиоэлектронных устройствах. Он подходит для применения в условиях, где требуется устойчивость к вибрациям и ударам. Благодаря всеклиматическому исполнению и рабочей температуре до 100 градусов Цельсия соединитель может эксплуатироваться в разнообразных климатических зонах.

Монтаж разъема осуществляется методом обжимки на кабель. При установке следует учитывать тип применяемого кабеля: исполнение гайки патрубка предусмотрено для экранированного кабеля, что важно для обеспечения правильной сборки и сохранения экранирующих свойств линии. Изделие поставляется как розетка кабельного типа с четырьмя контактами диаметром 1,0 мм и серебряным покрытием.
