Разъём 2РМТ22КПЭ4Г3В1 — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, предназначен‑ный для соединения кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Это кабельная розетка с четырьмя контактами, чаще всего используется во встраиваемых панельных и аппаратных решениях для промышленной и радиоэлектронной аппаратуры. +3

Расшифровка обозначения

Условное обозначение расшифровывается примерно так:

• 2РМТ — тип соединителя: цилиндрический низкочастотный негерметичный.

• 22 — условный размер корпуса (посадочный диаметр около 22 мм).

• К — кабельный корпус (разъём для подключения кабеля).

• ПЭ — вид исполнения (посадка, поляризация, конструктив кабельного наконечника).

• 4 — число контактов.

• Г3 — вариант конструкции гнёзд (типоразмер/тип контакта).​

• В1 — исполнение (вид монтажа, экранирование и т.п., уточняется по конкретному ТУ).

Основные электрические параметры

Типовой диапазон рабочих параметров для 2РМТ22КПЭ4Г3В1:

• Номинальный рабочий ток на контакт — до 4…15 А (в зависимости от диаметра контакта и исполнения).

• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.

• Сопротивление изоляции — не менее 1000…5000 МОм.

• Емкость между контактами — не более 6 пФ, что позволяет использовать разъём в низкочастотных и радиотехнических цепях.

Конструкция и эксплуатация

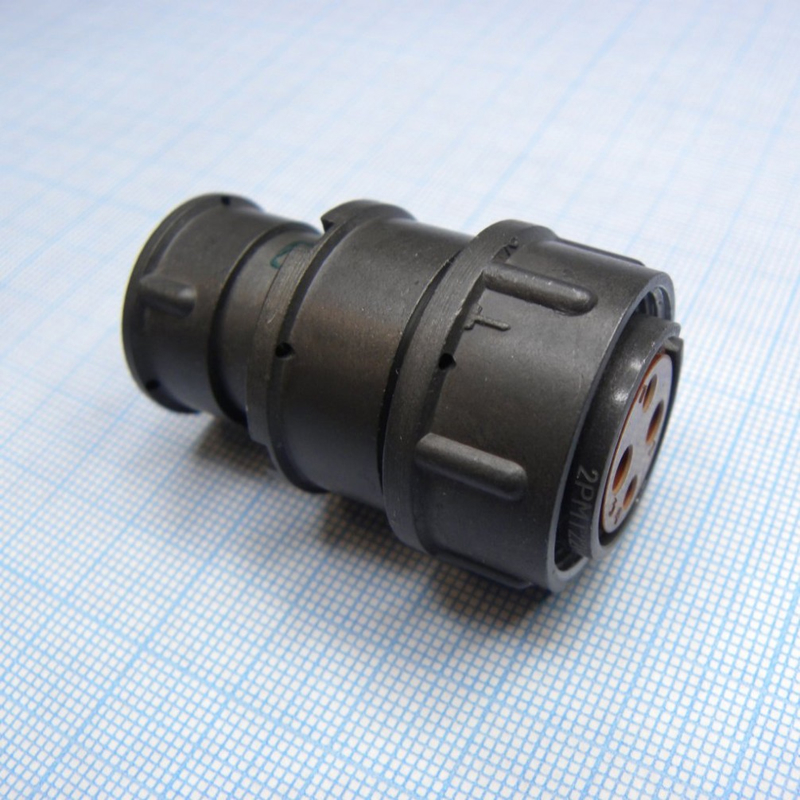

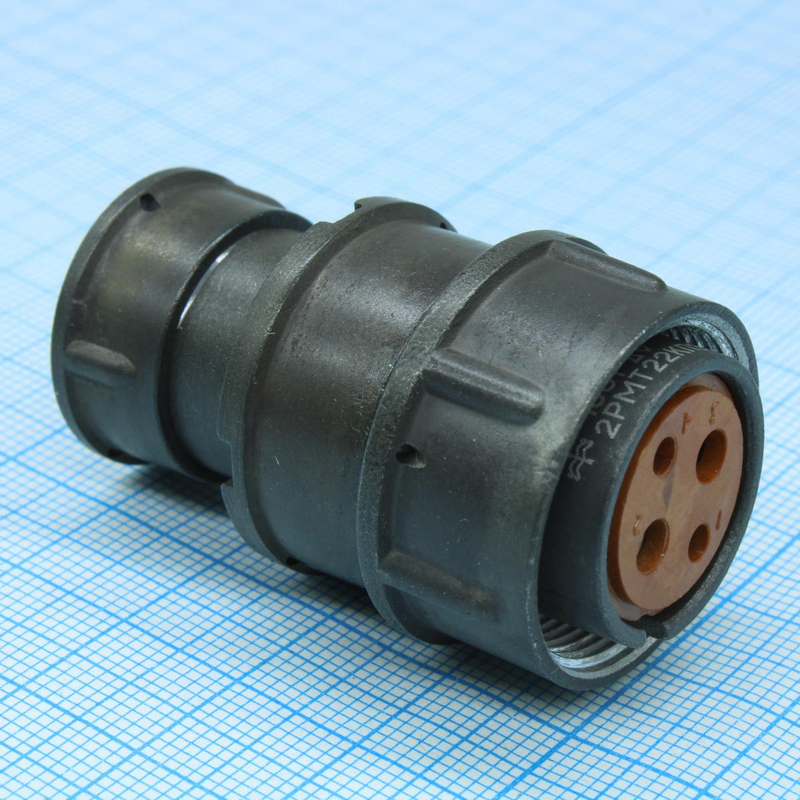

• Корпус — цилиндрический, кабельный, с прямым или наклонным патрубком для ввода кабеля, крепёжным кольцом и накидной гайкой для фиксации на панели.

• Контакты — гнёзда, обычно с покрытием серебром или золотом, конструкция допускает обжимное оконцевание проводов.

• Климатическое исполнение всеклиматическое: рабочий диапазон температур обычно от примерно −60 до +100 °C, с возможностью перегрева и резких перепадов.

• Разъём устойчив к вибрации (диапазон до 5000 Гц, ускорение до 490 м/с²) и ударам, имеет ресурс около 500 циклов сочленений‑расчленений и наработку
