Назначение соединителя 2РМТ22КПЭ4Г3А1В

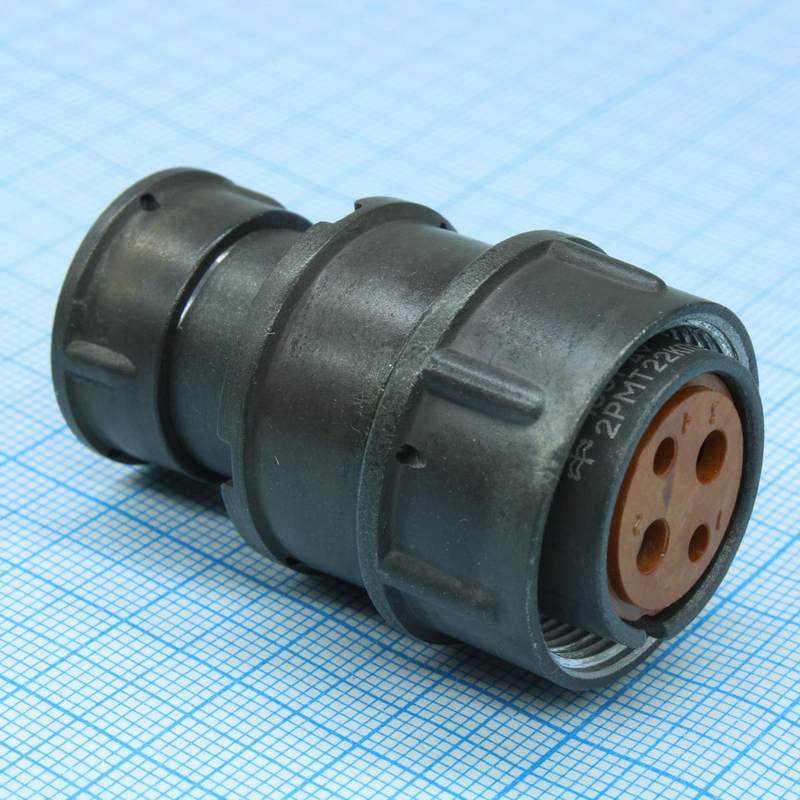

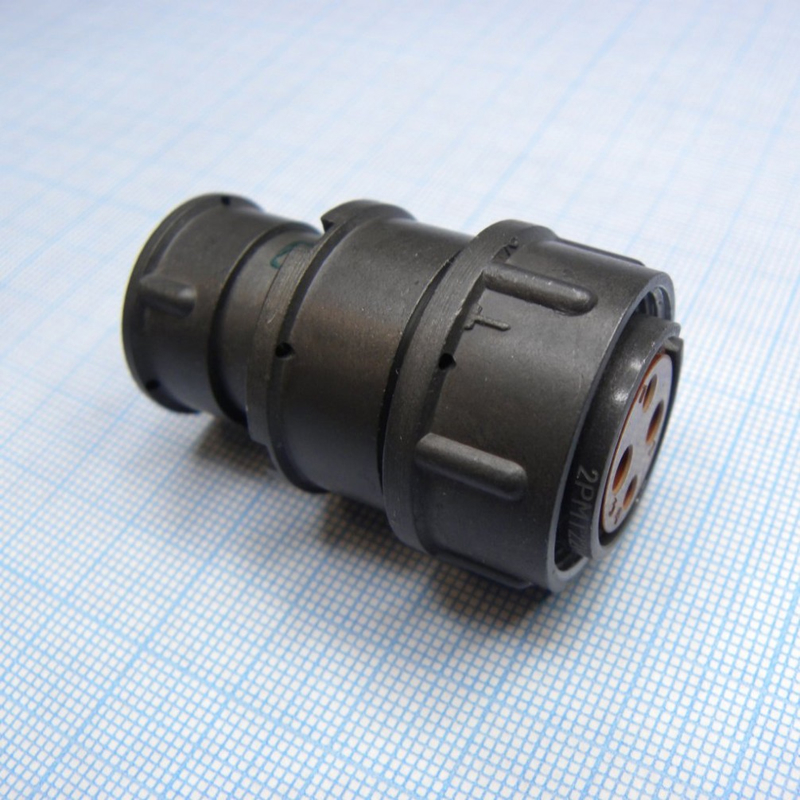

2РМТ22КПЭ4Г3А1В — это электрический цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки. Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока. Применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе в условиях с повышенными вибрациями и ударами.

Артикул товара — 3486. Категория — 2РМТ22. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантии не приводятся.

Конструктивные особенности и основные характеристики

Соединитель имеет посадочный диаметр корпуса 22 мм и резьбовое сочленение. Исполнение — тропикоустойчивое или всеклиматическое, что обозначено индексом В. Количество контактов — 4, контакты извлекаемые, диаметром 3 мм, что соответствует обозначению Г. Монтаж выполняется методом обжимки.

• Токовая нагрузка на одиночный контакт — от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление контактов — не более 0,8 мОм для контактов диаметром 3 мм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро или золото.
• Поляризация — одношпоночная.

Соединитель подходит для экранированного кабеля с прямым патрубком, что расширяет возможности его применения в экранированных цепях.

Условия эксплуатации

Изделие рассчитано на работу при температурах от минус 60 до плюс 100 градусов Цельсия, с кратковременной сменой до плюс 150 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при 40 градусах Цельсия и при пониженном давлении до 133,37 умноженное на 10 в минус двенадцатой степени Паскаля.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением 490 метров на секунду в квадрате, акустический шум до 170 децибел, многократные удары с ускорением 1000 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Ресурс и сохраняемость

Наработка составляет минимум 5000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 25 лет. Такие показатели подтверждают пригодность соединителя для длительной эксплуатации в ответственных электротехнических и радиотехнических системах.

Область применения

Благодаря сочетанию прочного резьбового сочленения, широкого диапазона рабочих температур, стойкости к вибрации, ударам и влажности, соединитель 2РМТ22КПЭ4Г3А1В востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он подходит для монтажа кабельных линий с обжимными контактами, в том числе с экранированным кабелем и прямым патрубком. Извлекаемые контакты диаметром 3 мм упрощают сборку и обслуживание, а одношпоночная поляризация исключает неправильное сочленение.
