Назначение соединителя

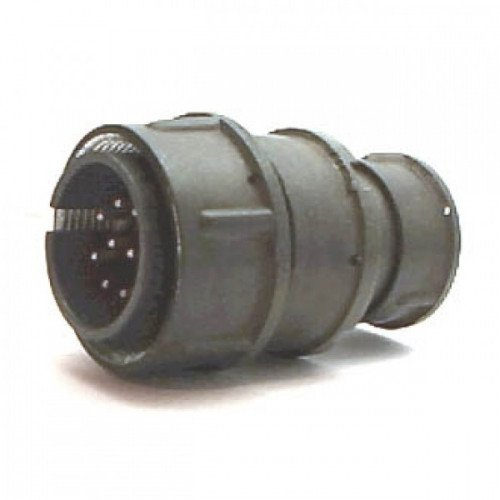

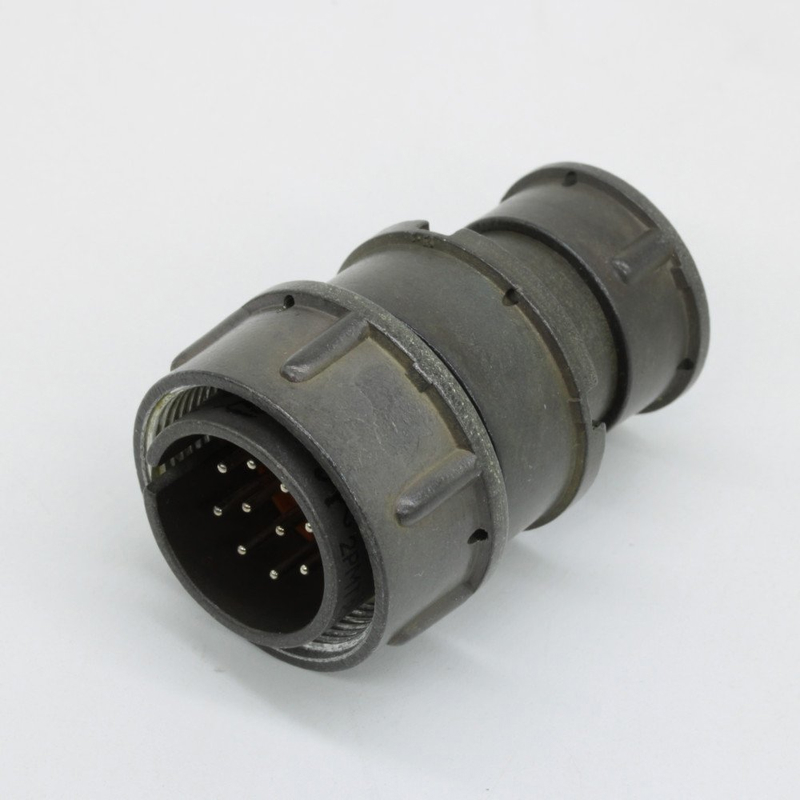

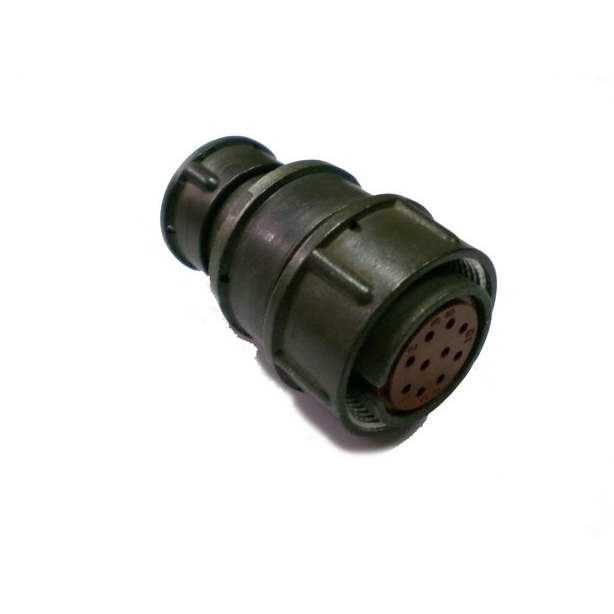

Соединитель 2РМТ22КПЭ10Ш1В1В производства «Элекон» — это цилиндрический низкочастотный резьбовой разъём-вилка серии 2РМТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации кабельных линий в составе электротехнической и радиоэлектронной аппаратуры, где требуется надёжное механическое соединение и защита контактов от внешних воздействий.

Расшифровка обозначения и конструкция

Маркировка разъёма построена по стандартной системе серии 2РМТ и несёт полную информацию о его исполнении. Ниже приведены основные элементы конструкции и их обозначения.

• 2РМТ — серия цилиндрических низкочастотных соединителей.
• 22 — условный размер корпуса, определяющий габариты и количество контактов.
• К — кабельный корпус (вилка).
• П — прямой патрубок.
• Э — гайка для экранированного кабеля; экран кабеля подключается к корпусу.
• 10 — количество контактов штыревого типа.
• Ш1 — все контакты круглые, диаметром 1,0 мм.
• В1 — серебряное покрытие контактов (Ag).
• В — всеклиматическое (расширенное) климатическое исполнение.

Корпус разъёма выполнен из алюминиевого сплава с оксидированным покрытием серого цвета. Сочленение — резьбовое, типоразмер М24×1. Изолятор изготовлен из карболита (фенолформальдегидного пластика) коричневого цвета. Контактный узел — вынимаемые штырь-контакты из латуни ЛС59-1 с серебряным покрытием. Монтаж объёмный, пайкой; разъём предназначен для кабельного монтажа без дополнительной герметизации.

Подтверждённые технические характеристики

Изделие рассчитано на следующие электрические и эксплуатационные параметры.

• Максимальное рабочее напряжение — до 560 В.
• Максимальный ток на один контакт диаметром 1 мм — около 7 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм (по ряду источников — до 5000 МОм).
• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Относительная влажность — до 98 % при температуре плюс 25 °C.
• Вибрация — диапазон частот 1–5000 Гц с ускорением до 50 g.
• Удары — многократные до 100 g и одиночные до 500 g.
• Ресурс — порядка 500 циклов сопряжения и разъединения.
• Минимальная наработка при максимальной температуре контакта плюс 80 °C — сотни тысяч часов.

Приёмка и область применения

Товар поставляется с приёмкой «5», что подтверждает установленный вид контроля (ВП, ПЗ) по техническим условиям ГЕ0.364.126ТУ. Это означает соответствие изделий повышенным требованиям к качеству и надёжности, предъявляемым к элементам ответственного назначения.

Год выпуска — 2014. Разъём востребован в составе бортовой и наземной аппаратуры, в системах связи, измерительной и промышленной электронике, а также в других устройствах, где важны стойкость к вибрации, ударам, широкому диапазону температур и влажности. Всеклиматическое исполнение позволяет эксплуатировать соединитель в сложных климатических условиях. Экранная гайка Э обеспечивает подключение оплётк�� экранированного кабеля к корпусу, что снижает уровень электромагнитных помех при передаче низкочастотных сигналов.
